LED 디스플레이: COB 공정과 SMD 공정, 어느 쪽이 더 나을까요?

LED 디스플레이 업계에서는 COB 공정과 SMD 공정이 서로 우위를 주장하며 경쟁하고 있습니다. 그렇다면 어느 쪽이 더 나을까요? 오늘은 두 공정을 간단히 살펴보고 비교해 차이점을 알아보겠습니다. 이를 통해 LED 디스플레이를 선택할 때 더 합리적인 결정을 내릴 수 있습니다.

1. 공정 소개

SMD 공정은 발광 칩(웨이퍼)을 패키징해 LED 램프 비드로 만든 뒤, 이를 PCB에 납땜해 단위 모듈을 구성하고 여러 모듈을 이어 붙여 하나의 LED 화면을 완성하는 방식입니다.

COB 공정은 발광 칩(웨이퍼)을 PCB에 직접 납땜한 다음, 기판 전체에 코팅을 적용해 단위 모듈을 구성하고 여러 모듈을 이어 붙여 완성된 LED 화면을 만드는 방식입니다.

2. 두 공정의 차이

(1) 화질 표현의 차이

SMD 디스플레이의 LED 소자는 하나의 점광원처럼 빛을 내므로, 가까이에서 보면 화소가 도드라져 보입니다. 또한 LED 빛은 지향성이 매우 강해 눈부심이 쉽게 발생할 수 있습니다.

COB 디스플레이는 발광 칩 전체를 필름으로 덮습니다. 빛이 필름을 통과하며 산란·굴절되어 면광원으로 바뀌므로, 점광원보다 화면이 한층 자연스럽고 가까이서 봐도 화소가 도드라지지 않습니다. 눈에 가해지는 자극도 줄어들어 장시간 가까이에서 시청하기에 적합합니다.

(2) 내구성의 차이

SMD 제품의 LED 소자는 외부에 직접 노출되어 있어 먼지나 습기 등 주변 환경의 영향을 받기 쉽습니다. 이로 인해 디스플레이 성능과 수명이 저하될 수 있습니다.

COB 제품은 표면을 렌즈로 패키징해 LED 칩을 효과적으로 보호하고 내구성을 높여, 소자 불량으로 화면이 꺼지는 현상을 줄입니다.

(3) 보호 성능의 차이

SMD 공정은 보호 성능이 상대적으로 낮아 LED 소자가 충격을 받아 떨어지거나 손상되기 쉽고, 방수·방습·방진 성능도 떨어집니다. 다만 현장 수리가 쉬워 사후 유지보수에 유리합니다.

COB 공정은 보호 성능이 우수하며, IP65 등급으로 방수·방습·충격 방지 기능을 제공합니다. 하지만 전체 표면을 코팅하기 때문에 현장 수리가 어렵고, 전문 장비를 사용해 공장으로 보내 수리해야 하므로 불편할 수 있습니다.

(4) 비용의 차이

SMD 공정은 오랜 기간 사용되며 기술이 성숙했고 다양한 환경에 널리 적용됩니다. 따라서 제조 비용이 비교적 낮고 시장 가격 경쟁력이 높아, 제조 원가 측면에서 SMD 디스플레이가 유리합니다.

COB 공정은 비교적 새로운 기술로, 주로 미세 피치 LED 디스플레이 시장을 겨냥합니다. 기술이 복잡하고 생산 비용이 높아 현재 COB 패키징 제품의 가격은 비교적 높은 편입니다. 다만 기술이 발전하고 시장에서 점차 인정받으면서 COB 패키징 비용도 점차 낮아질 것으로 기대됩니다.

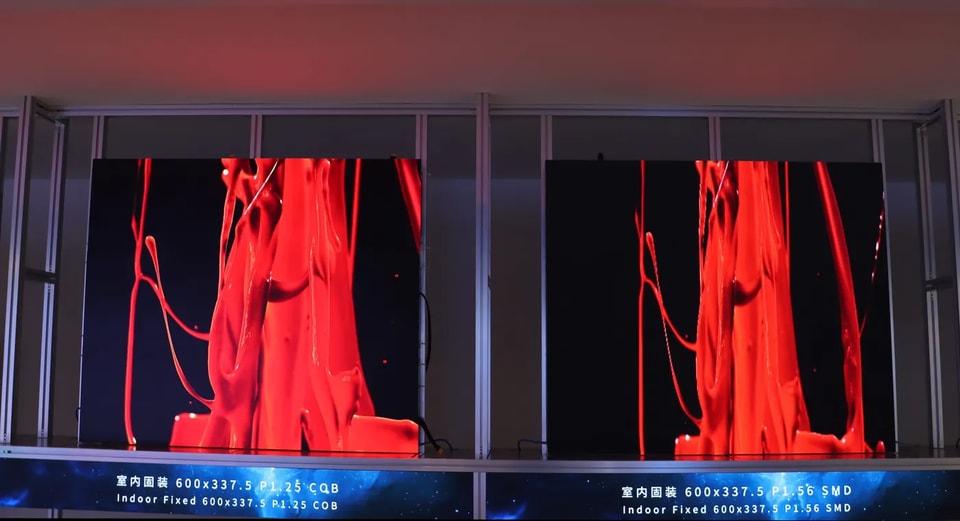

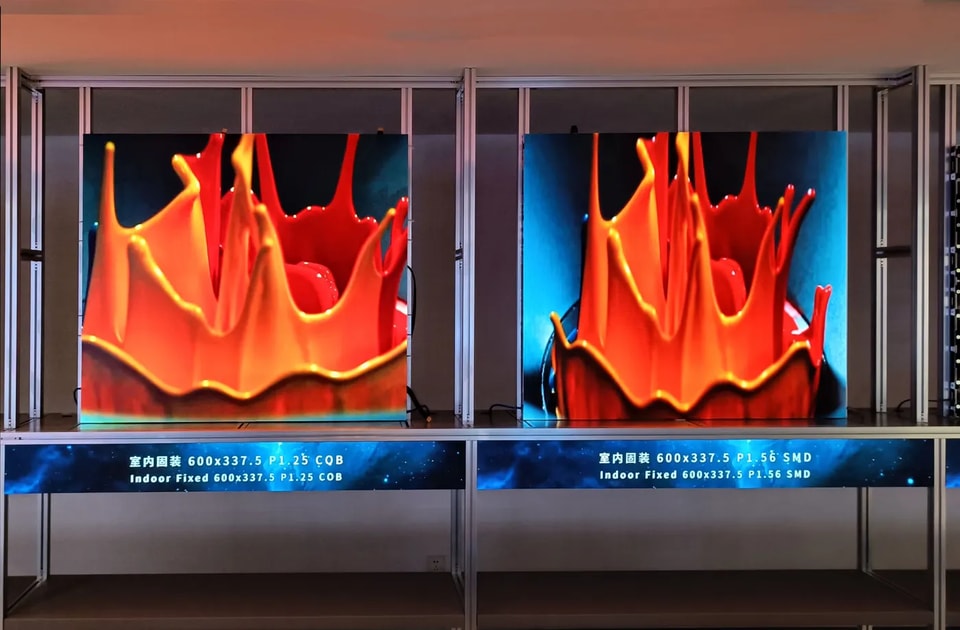

GKC의 실내용 고정형 LED 디스플레이 F9 시리즈 중 P1.25 제품에는 COB 공정을, P1.56 제품에는 SMD 공정을 적용했습니다. 두 제품의 모듈 크기는 150×168.75mm, 캐비닛 크기는 600×337.5mm입니다. 명암비는 1,000,000:1, 계조는 14~16비트, 주사율은 3840Hz입니다. 미세 피치로 다양한 실내 환경에 적합하며, 높은 명암비와 계조 표현으로 풍부하고 선명한 색상을 구현합니다. 16:9 화면비와 높은 주사율이 결합되어 또렷하고 부드러운 시청 경험을 제공합니다. 또한 얇고 가벼운 모듈 설계로 설치가 간편하고 전면 유지보수를 지원해 관리가 쉬우며 비용도 절감할 수 있습니다.

COB와 SMD 공정은 차이가 크지만 각각 고유한 특성과 장점이 있습니다. 어떤 공정의 제품을 선택할지는 LED 디스플레이의 성능에 대한 실제 요구 사항과 사용 목적에 따라 결정해야 합니다. 기술 발전과 시장 수요의 변화에 따라 두 공정은 각자의 분야에서 계속 발전하며 LED 디스플레이 산업의 성장을 함께 이끌어갈 것입니다.
