3분 만에 알아보는 IMD와 COB 패키징의 차이

최종 승부: IMD와 COB 비교

지난 몇 년간 COB가 다양한 기술적 장점을 앞세워 기존 SMD를 앞선다는 의견이 이어져 왔습니다. LED 업계의 주목을 받으며 꾸준히 관심을 모은 COB는 혁신을 일으킬 잠재력이 크다는 평가를 받고 있습니다. 하지만 모든 일이 예상대로 흘러갈까요? 업계 데이터를 종합적으로 분석한 결과, 현재 P0.9 제품에서 가장 널리 채택되는 솔루션은 SMD도 COB도 아닌 IMD인 것으로 나타났습니다. 두 강자가 경쟁하는 사이 다크호스가 승리를 거둔 셈입니다. 아래에서 세 가지 기술을 자세히 살펴보겠습니다.

각 기술은 무엇일까요?

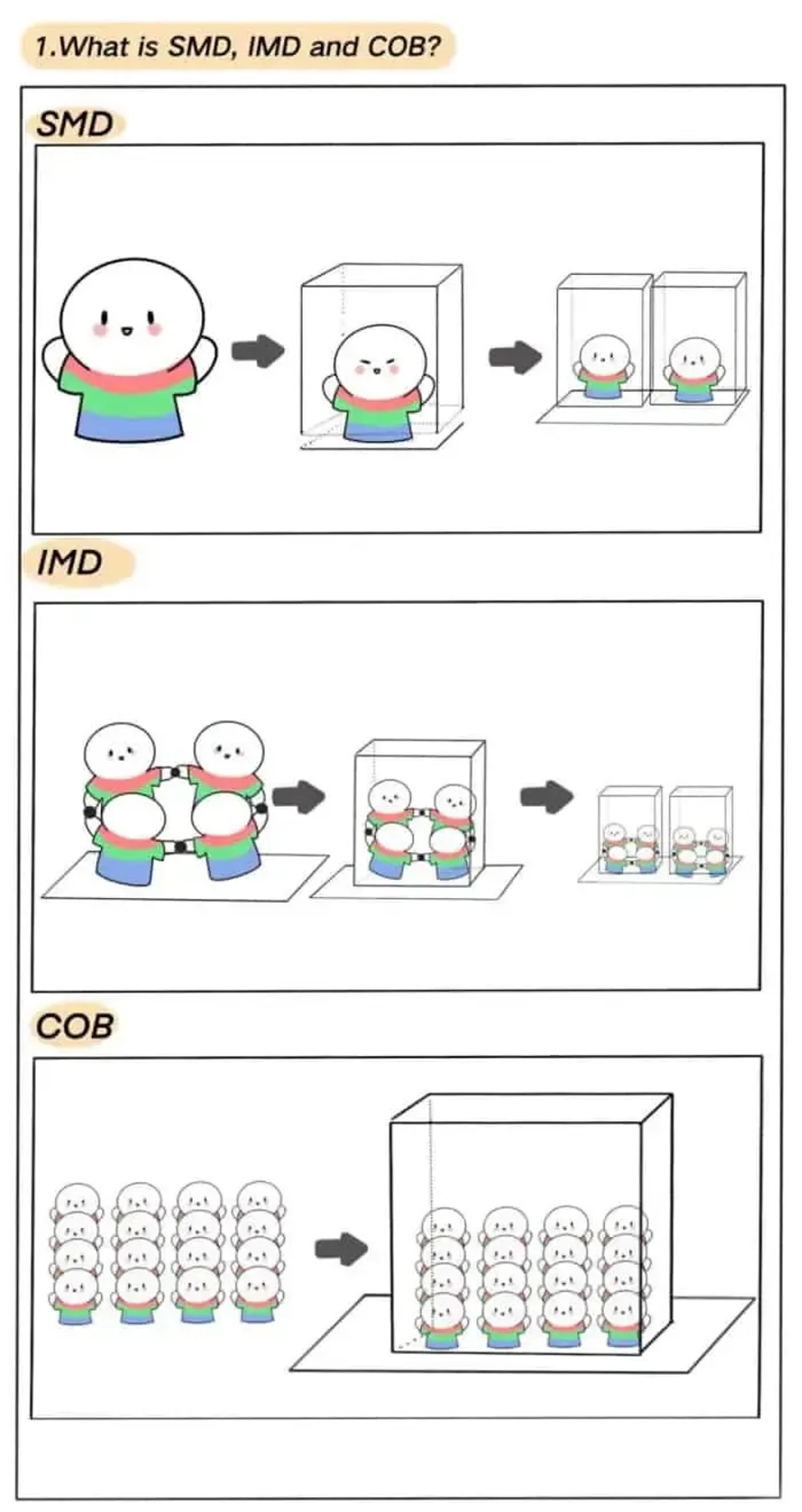

먼저 각 기술이 무엇인지 알아보겠습니다. 세 가지 모두 서로 다른 패키징 기술이며, 가장 간단히 말하면 칩을 구성하는 방식이 다릅니다. 간단히 설명하면 SMD는 개별 부품 방식이고 COB는 통합 패키징 방식입니다. IMD는 고속 SMT 공정을 적용한 소형 통합 패키징으로 볼 수 있습니다. SMD와 COB의 장점을 결합한 차세대 제품으로, 외관과 성능 모두 현재 시장의 요구를 충족할 수 있습니다.

간단히 설명하면 SMD는 개별 부품 방식이고 COB는 통합 패키징 방식입니다. IMD는 고속 SMT 공정을 적용한 소형 통합 패키징으로 볼 수 있습니다. SMD와 COB의 장점을 결합한 차세대 제품으로, 외관과 성능 모두 현재 시장의 요구를 충족할 수 있습니다.

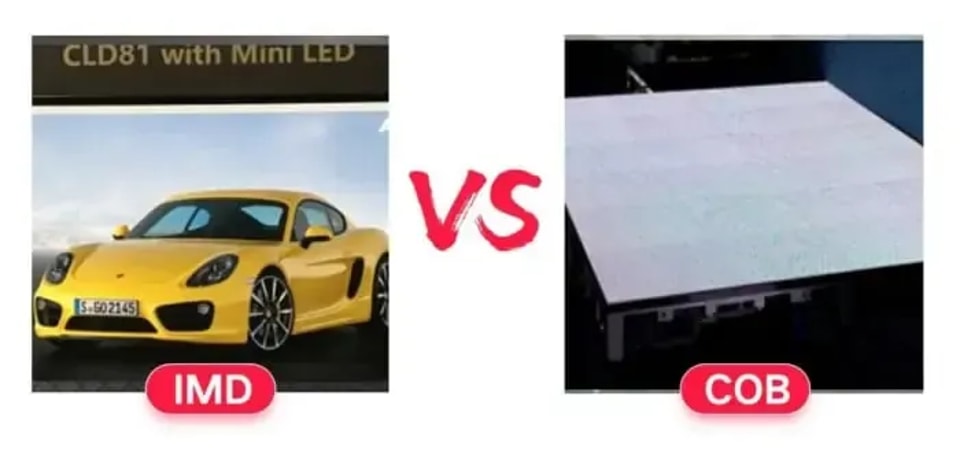

기술적 관점에서 본 미니 LED 디스플레이 솔루션LED 디스플레이의 독백:업계에서 일하는 동안 SMD는 대표적인 기술 솔루션으로 제 곁을 지켜 온 든든한 동반자였습니다. 우리는 함께 LED 디스플레이 업계의 전성기를 경험했습니다. 시장 수요가 늘고 적용 분야가 확대되면서 전문 디스플레이, 상업용 디스플레이, 가정용 디스플레이 등 여러 분야에서 저를 찾기 시작했습니다. 하지만 오랜 친구 SMD가 기술 발전 속도를 따라잡기 점점 어려워지는 것을 알게 됐습니다. (SMD 패키징은 물리적 한계가 있어 현재 구현 가능한 최소 피치는 P1.2 수준이며, 피치를 더 줄이려면 비용이 크게 증가합니다.) 그러던 중 IMD와 COB를 만났습니다. 하나는 기존 기술을 기반으로 한 혁신 기술이고, 다른 하나는 뛰어난 잠재력을 바탕으로 새로운 길을 개척하는 경쟁자입니다. 어느 쪽을 선택해야 할까요? 제품이 널리 채택되려면 성능, 비용, 양산 가능성이라는 몇 가지 핵심 요소가 중요합니다. 이제 IMD와 COB의 차이를 분석하고, 앞으로 어떤 기술이 주류로 자리 잡을 가능성이 높은지 살펴보겠습니다.

1라운드: 일관성

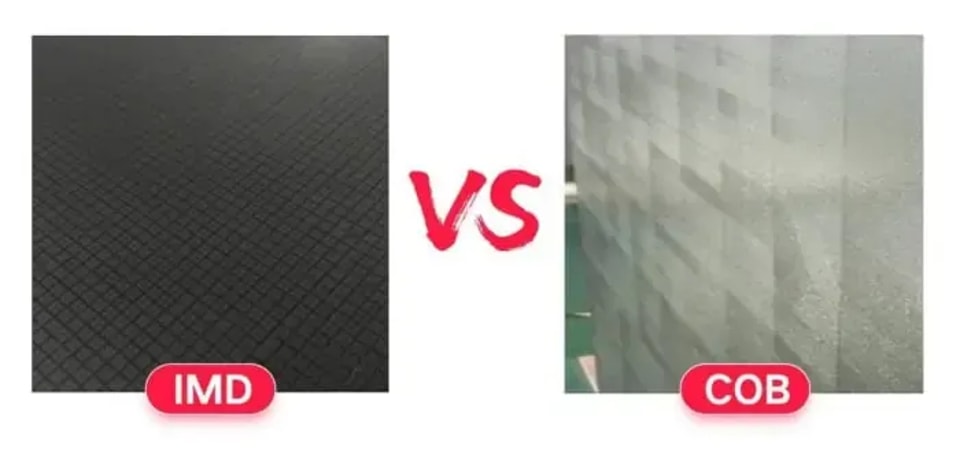

1. 코팅 균일도

IMD는 오랜 기간 축적된 SMD의 선별 기술을 이어받아, SMT 실장 후에도 뛰어난 색상 일관성을 제공합니다. COB 역시 일관성이 향상되고 있지만 IMD만큼 안정적이지는 않습니다. 생산 배치에 따라 일관성 문제가 발생하기도 합니다. 업계 전체를 보면 COB 제조사마다 기술 수준에 큰 차이가 있어 표준화가 어렵다는 점도 문제입니다.

2. 색상 일관성

LED 디스플레이는 색도 일관성이 매우 중요하며, 시청 거리가 3m 미만일수록 그 요구 수준은 더 높아집니다. 기존 SMD와 마찬가지로 IMD-M09T는 전수 검사가 가능하며, 선별과 빈닝을 통해 전기적 결함을 걸러낼 수 있습니다. 광전 특성의 일관성은 1010/0606과 같은 수준에 도달할 수 있습니다. COB에서는 색상 편차를 줄이기 위해 일반적으로 칩을 선별해 실장하는 방식을 사용합니다. (이 방식은 IMD-M09T에도 적용됩니다.) 실장 후 엔지니어가 결함을 수리할 수 있지만, 모든 LED 부품의 광전 파라미터가 적정 범위에 있는지는 보장하기 어렵습니다. 또한 효과가 제한적인 점별 보정 기술도 필요합니다. 따라서 COB가 IMD와 같은 수준의 색상 일관성을 얻으려면 훨씬 더 많은 비용이 듭니다. 승부를 가르는 것은 근육이 아니라 무기인 셈입니다.

결과: IMD-M09T > COB

참고: IMD와 COB 모두 생산 전 공정의 선별 비용과 생산 후 공정의 보정 비용이 발생합니다. 다만 패키징 기술이 달라 필요한 비용에는 차이가 있습니다.

2라운드: 비용 관리

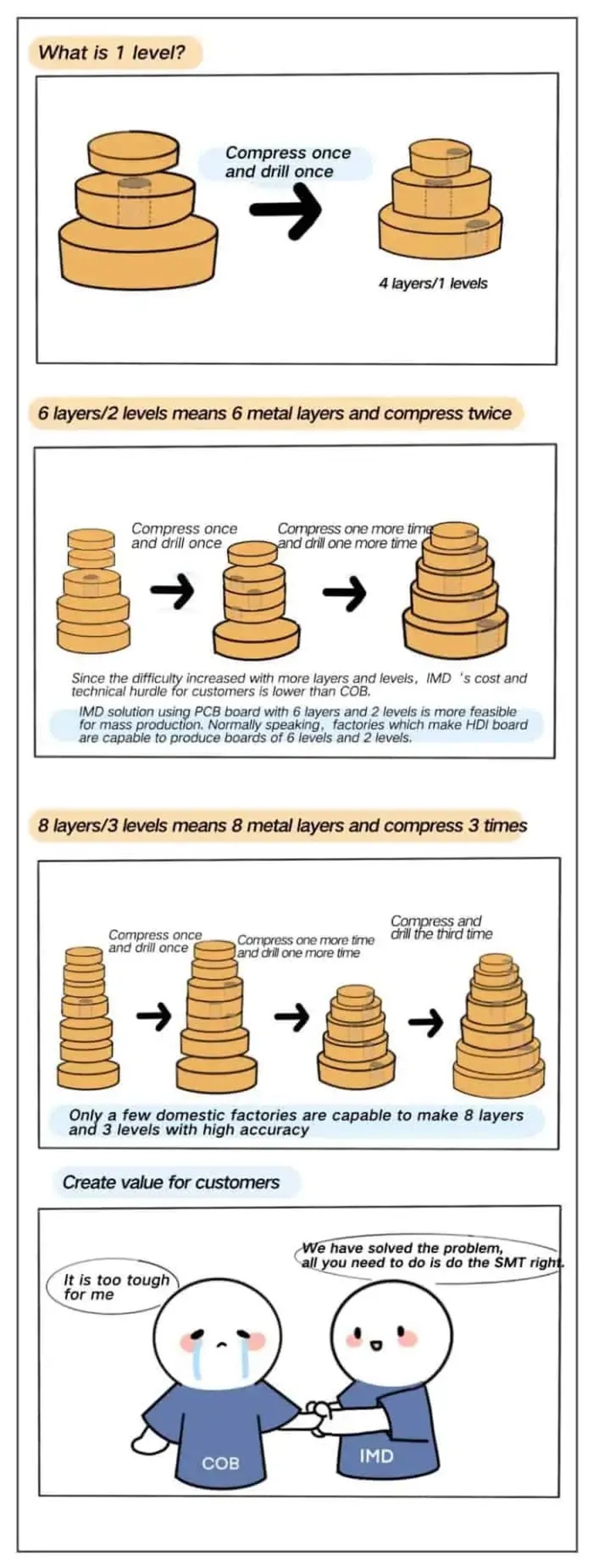

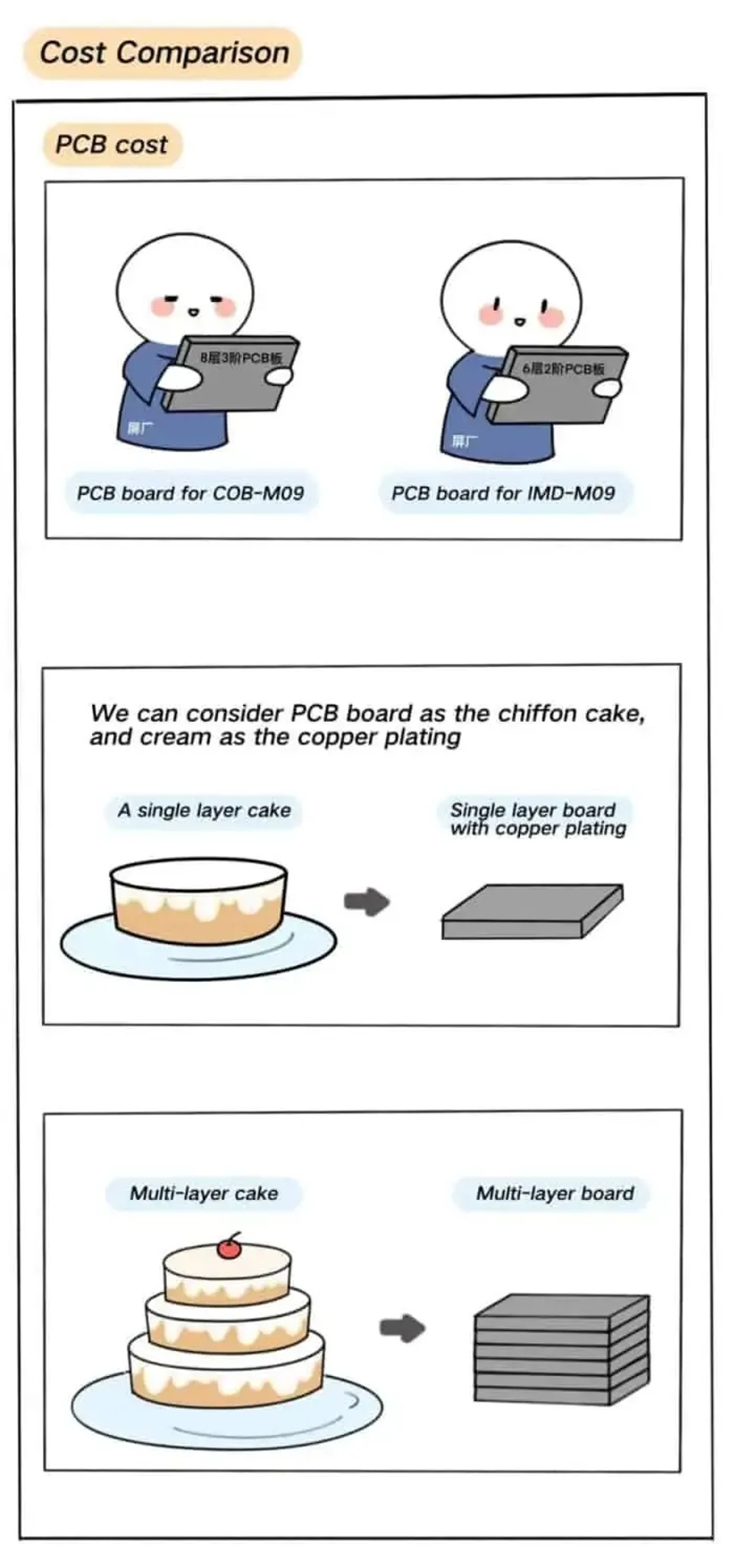

여기서 말하는 비용은 디스플레이 제조사의 생산 비용입니다. 표준 제품을 생산하는 제조사에게 비용 관리와 다운스트림 고객을 위한 가치 창출은 필수입니다. 먼저 PCB 기판 비용부터 살펴보겠습니다. P0.9를 예로 들면 COB-P0.9에는 일반적으로 8층, 3단 PCB가 사용됩니다. IMD-M09T는 LED 자체에 집적 회로가 포함되어 있어 픽셀 4개당 핀 8개만 필요하며, PCB에서 와이어 본딩 공간을 50% 더 확보할 수 있습니다. 따라서 IMD-M09T를 사용하는 제조사는 6층, 2단 PCB로 생산할 수 있어 비용을 20% 이상 절감할 수 있습니다. SMD 역시 8층, 3단 PCB가 필요하지만 요구되는 정밀도는 더 낮습니다.이해하기 쉽도록 비유해 보겠습니다. ‘층’은 쉬폰 케이크의 층과 같고, ‘단’은 만드는 공정과 같습니다.

현재 전국에 PCB 제조사가 약 1,000곳 있지만, 8층·3단 기판을 높은 정밀도로 생산할 수 있는 곳은 2~3곳뿐입니다. 이 사실만 보아도 비용과 기술 수준을 관리하는 일이 얼마나 어려운지 알 수 있습니다. SMD가 양산에 성공할 수 있었던 이유도 (마찬가지로 8층·3단 기판을 사용하지만) 요구 정밀도가 높지 않아 진입 장벽이 낮고, 생산 가능한 제조사가 많기 때문입니다. 일반적으로 HDI 기판을 생산할 수 있는 제조사는 IMD용 6층 PCB도 만들 수 있습니다. 따라서 기술적 요구 수준과 비용 측면에서 IMD에 필요한 6층·2단 기판은 COB에 필요한 8층·3단 기판보다 부담이 적습니다.

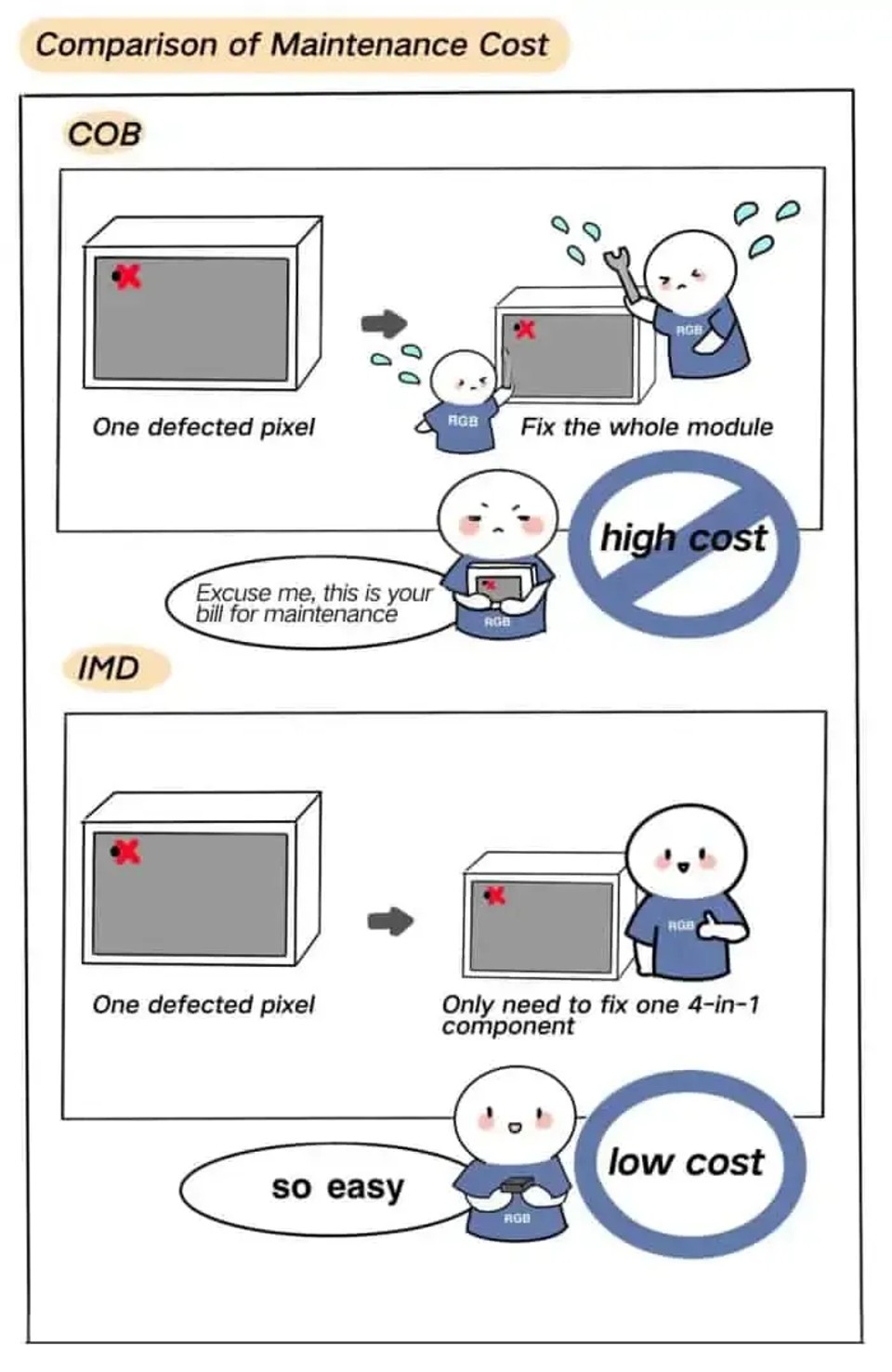

하지만 디스플레이 제조사의 비용은 여기서 끝나지 않습니다. 생산 비용을 살펴봤으니 이제 유지보수 비용을 알아보겠습니다.

참고: 유지보수 비용은 주로 유지보수 빈도와 인건비에 따라 달라집니다. 화면 전체를 수리해야 한다면 원자재 비용도 고려해야 합니다.

이번 라운드: IMD-M09T > COB

3라운드: 신뢰성과 보호 성능

SMT 공정이 끝난 LED 디스플레이는 고객에게 전달되기까지 여러 운송 과정을 거칩니다. 따라서 보호 성능은 디스플레이 제조사가 고려해야 할 핵심 요소이며, 특히 렌탈 시장에서 중요합니다. COB는 통합 패키징 방식이라 밀봉 성능이 뛰어납니다. IMD 역시 SMD보다 신뢰성이 크게 향상되어 현재 고객 요구를 충족합니다. 참고: LED 디스플레이의 보호 성능에 영향을 미치는 요소는 다음과 같습니다. 1. 에폭시와 기판의 접착력 2. 핀의 납땜 강도

이번 라운드: COB > IMD-M09T

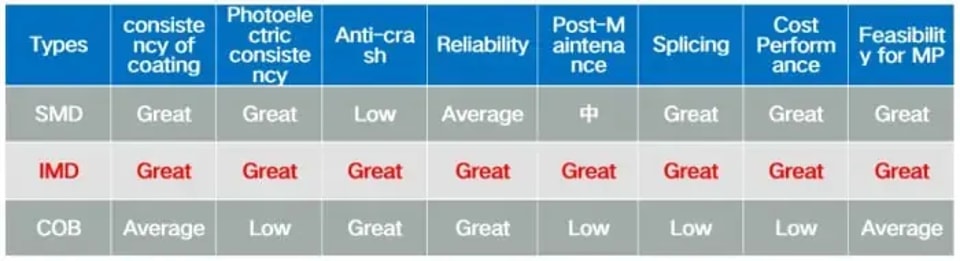

비교 및 분석을 마치며

개념과 기능 측면에서 COB는 개선의 여지가 있지만, 충분히 좋은 솔루션이라는 점을 인정해야 합니다. 그러나 최종 고객에게 가장 적합한 기술 경로만이 업계 전체에 큰 가치를 창출하고 시장 점유율을 높여 주류 선택지로 자리 잡을 수 있다고 생각합니다.
