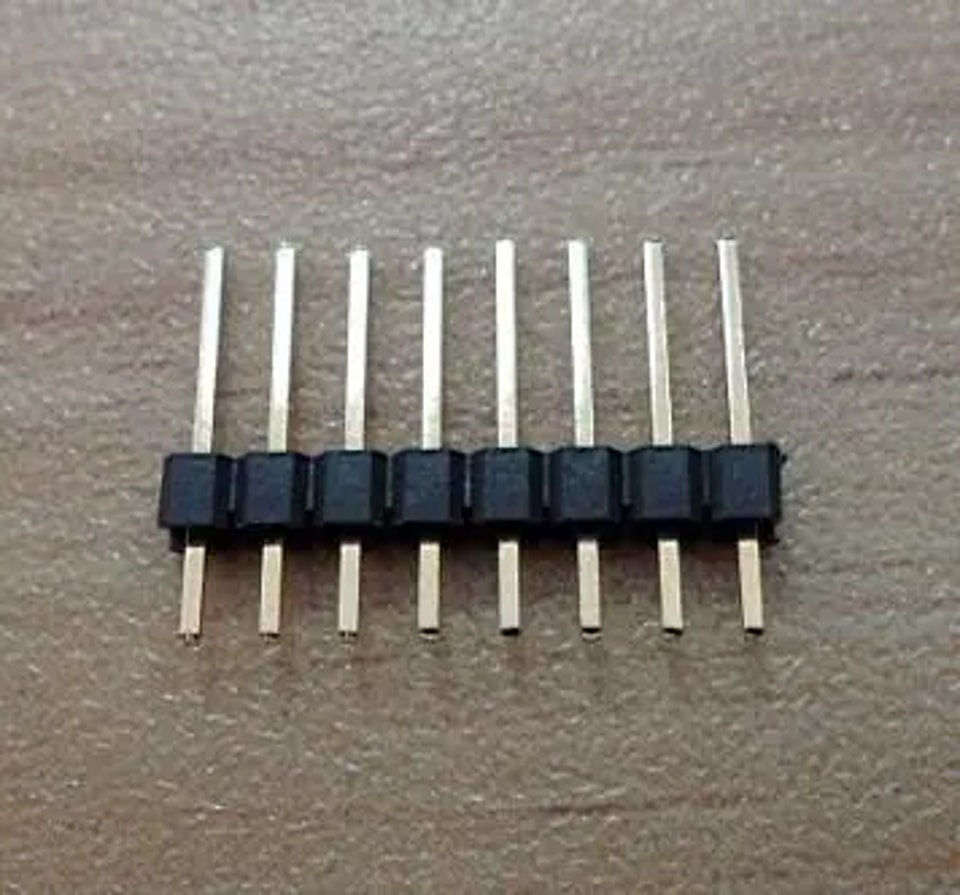

핀 헤더의 작동 원리

핀은 PCB 기판 연결에 널리 사용되는 범용 커넥터입니다. 일반적으로 핀 헤더, 와이어 커넥터 등과 함께 사용합니다. 핀 커넥터 시장의 경쟁이 치열해지면서 일부 제조업체는 도금과 소재 비용을 줄이고 있으며, 이로 인해 제품의 성능과 수명도 저하될 수 있습니다.

핀 헤더란 무엇인가요?

핀 헤더는 커넥터의 한 종류입니다. 전자제품, 가전제품, 계측기 등의 PCB 회로 기판에 널리 사용되며, 회로를 연결하거나 분리해 전류 또는 신호를 전달하는 브리지 역할을 합니다. 일반적으로 버스바와 함께 사용해 기판 간 연결을 구성하거나, 전자 와이어 하네스 단자와 함께 사용해 기판-와이어 연결을 구성합니다. 기판 간 연결에 단독으로 사용할 수도 있습니다.

제품마다 요구 사양이 다르므로 핀 커넥터도 다양한 모델과 규격으로 제공됩니다. 전자업계의 핀 커넥터 표준에 따른 분류는 다음과 같습니다.

핀 간격에 따라 2.54mm, 2.00mm, 1.27mm, 1.00mm, 0.8mm의 다섯 종류로 나눌 수 있습니다. 열 수에 따라 단열, 2열, 3열 등이 있으며, 패키징 방식에 따라 SMT(수평형/수직형)와 삽입형 DP(직삽형/스톱형) 등으로 구분합니다. 장착 방향은 180°를 S, 90°를 W, SMT를 T로 표기합니다.

핀 헤더의 작동 원리

1. 핀 헤더는 사용 편의성과 기계적 강도도 중요합니다. 커넥터는 PCB 메인보드와 외부 부품을 연결하는 인터페이스인 경우가 많습니다. 핀 헤더는 하중을 견디는 힘이 강해 상당한 외력이 가해지는 상황에서도 사용할 수 있습니다.

2. 스루홀 기술로 조립한 부품은 대응하는 SMT 부품보다 신뢰성이 훨씬 높습니다. 강한 인장이나 압착, 열충격에도 견디며 PCB에서 쉽게 떨어지지 않습니다.

3. 산업 현장의 배선에 사용되는 핀과 버스바는 일반적으로 고전력 부품으로, 다양한 고전압·대전류 전송 요구를 충족할 수 있습니다.

4. PCB에 부품을 고정하는 힘이 약해지면 이러한 장점도 줄어듭니다. 핀 헤더는 컴팩트한 설계와 간편한 장착이 특징이며, 스루홀 핀과 크기 및 조립 방식에서 뚜렷한 차이가 있습니다.

5. 전기적 강도란 핀 사이, 접점 사이 또는 접점과 하우징 사이에 정격 시험 전압을 가했을 때 이를 견디는 능력을 뜻합니다.

6. 일반 핀 헤더는 전자기 간섭으로 인한 성능 저하를 줄이고 전자기 간섭을 차폐하는 데에도 효과적입니다.

7. 핀 헤더의 접촉 저항은 낮아야 하며, 수십 옴 수준까지 낮출 수 있습니다.

이 커넥터는 전자제품, 가전제품, 계측기 등의 PCB 회로 기판에 널리 사용됩니다. 회로를 연결하거나 분리해 전류 또는 신호를 전달하는 브리지 역할을 합니다. 일반적으로 버스바와 함께 기판 간 연결을 구성하거나 전자 와이어 하네스 단자와 함께 기판-와이어 연결을 구성합니다. 기판 간 연결에 단독으로 사용할 수도 있습니다.
