LED 디스플레이 커패시터는 어떤 역할을 할까요?

LED 디스플레이 운영자라면 다양한 전자 부품에 대한 지식과 이해를 갖추는 것이 중요합니다.

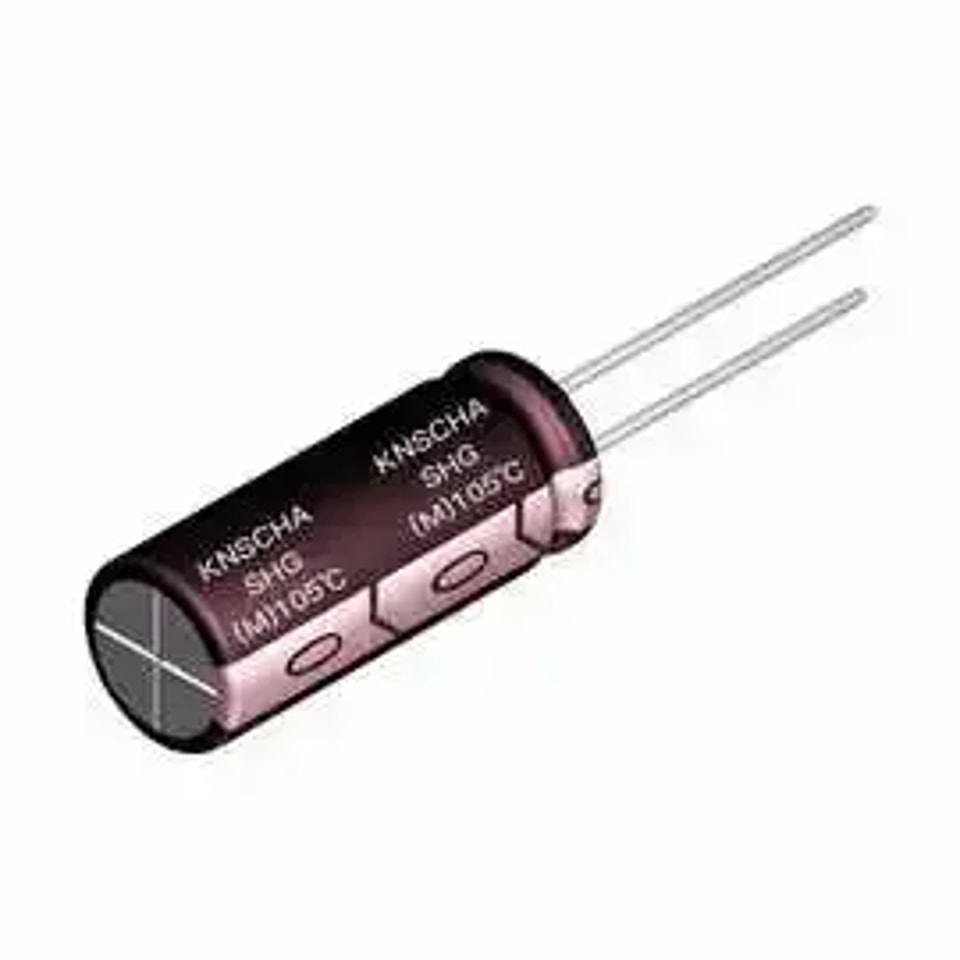

LED 디스플레이 커패시터는 전하를 저장하는 부품입니다. 두 개의 금속판을 서로 가깝게 배치하고 그 사이를 절연체로 분리한 구조입니다. 절연체의 종류에 따라 운모 커패시터, 세라믹 커패시터, 종이 커패시터, 전해 커패시터 등 다양한 종류가 있습니다.

구조에 따라 LED 디스플레이 커패시터는 고정 커패시터와 가변 커패시터로 나뉩니다. 커패시터는 직류에 대해 무한대의 저항을 나타내므로 직류를 차단합니다. 교류에 대한 저항은 교류 주파수에 따라 달라지며, 용량이 같더라도 주파수가 다르면 용량성 리액턴스가 달라집니다. 이는 커패시터가 충전과 방전 작용을 통해 작동하기 때문입니다. 전원 스위치 S가 닫히지 않은 상태에서는

LED 디스플레이 커패시터의 두 금속판은 일반 금속판과 마찬가지로 전하를 띠지 않습니다. 스위치 S를 닫으면 전원에 의해 커패시터 양극판의 자유 전자가 끌려가 음극판으로 이동합니다. 두 판 사이에 절연체가 있으므로 양극판에서 나온 자유 전자는 음극판에 쌓입니다. 전자가 줄어든 양극판은 양전하를 띠고, 전자가 점차 늘어난 음극판은 음전하를 띱니다.

LED 디스플레이 커패시터의 두 판 사이에는 전위차가 생깁니다. 이 전위차가 전원 전압과 같아지면 커패시터 충전이 멈춥니다. 이때 전원을 차단해도 커패시터는 충전 전압을 유지할 수 있습니다. 충전된 커패시터의 두 판을 전선으로 연결하면 전위차로 인해 전자가 전선을 따라 이동해 양극판으로 돌아가며, 두 판 사이의 전위차가 0이 될 때까지 흐릅니다.

LED 디스플레이 커패시터는 방전 후 전하가 없는 중성 상태로 돌아가며, 전선에는 전류가 흐르지 않습니다. 커패시터 양단에 인가되는 교류의 주파수가 높아지면 충전과 방전 횟수가 늘고 충·방전 전류도 증가합니다. 즉, 고주파 교류에 대한 커패시터의 저항 효과가 줄어들어 용량성 리액턴스가 작아집니다. 반대로 저주파 교류에서는 용량성 리액턴스가 커집니다. 주파수가 같을 때는 커패시터 용량이 클수록 용량성 리액턴스가 작고, 용량이 작을수록 커집니다.
