FA 실외용 고정형 LED 디스플레이
제품 개요
FA 실외용 고정형 LED 디스플레이
FA 시리즈는 브랜드 광고, 랜드마크, 거리 경관 및 디지털 빌보드, 교통 허브에 적합하며, 맨눈으로 보는 3D 콘텐츠를 구현할 수 있습니다. 압출 알루미늄 캐비닛과 하부 쉘, IP65 보호 등급, 에너지 절감 설계로 브랜드를 위한 내구성 높은 실외 디스플레이 플랫폼을 제공합니다.
- ETL, FCC, CE 및 ICES 인증
- 압출 알루미늄 캐비닛 및 하부 쉘
- 직각 및 곡면 연결 지원
- 전면 및 후면 유지보수
- 에너지 절감 설계
- IP65 보호 등급
적용 분야
비즈니스 디스플레이에 창의적인 힘을 더합니다.
- 브랜드 광고, 랜드마크, 거리 경관 빌보드, 디지털 빌보드 및 교통 허브 빌보드에 적합합니다.
- 맨눈으로 보는 3D 콘텐츠와 결합해 상업적 효과를 극대화합니다.
제품 특징
전체 알루미늄 프로파일
높은 구조 강도와 평탄도, 탁월한 방열 성능, 내식성으로 긴 수명을 제공합니다.
에너지 절감
전기 요금과 발열을 줄여 에어컨 등 냉방 장비가 필요하지 않습니다.
완벽한 디스플레이
고휘도, 고주사율, 고명암비와 높은 계조로 초고화질 화면을 구현합니다.
강력한 보호 성능
IP65 등급으로 태풍, 폭풍우, 고습도, 고온 및 저온, 염수 분무 환경을 견딥니다.
창의적인 콘텐츠 구현
직각 및 아크 연결을 지원해 무안경 3D 크리에이티브 영상에 최적입니다.
전면 및 후면 유지보수
모듈과 전원 박스를 전면 또는 후면에서 유지보수할 수 있으며, 벽면 설치로 공간을 절약합니다.
에너지 절감

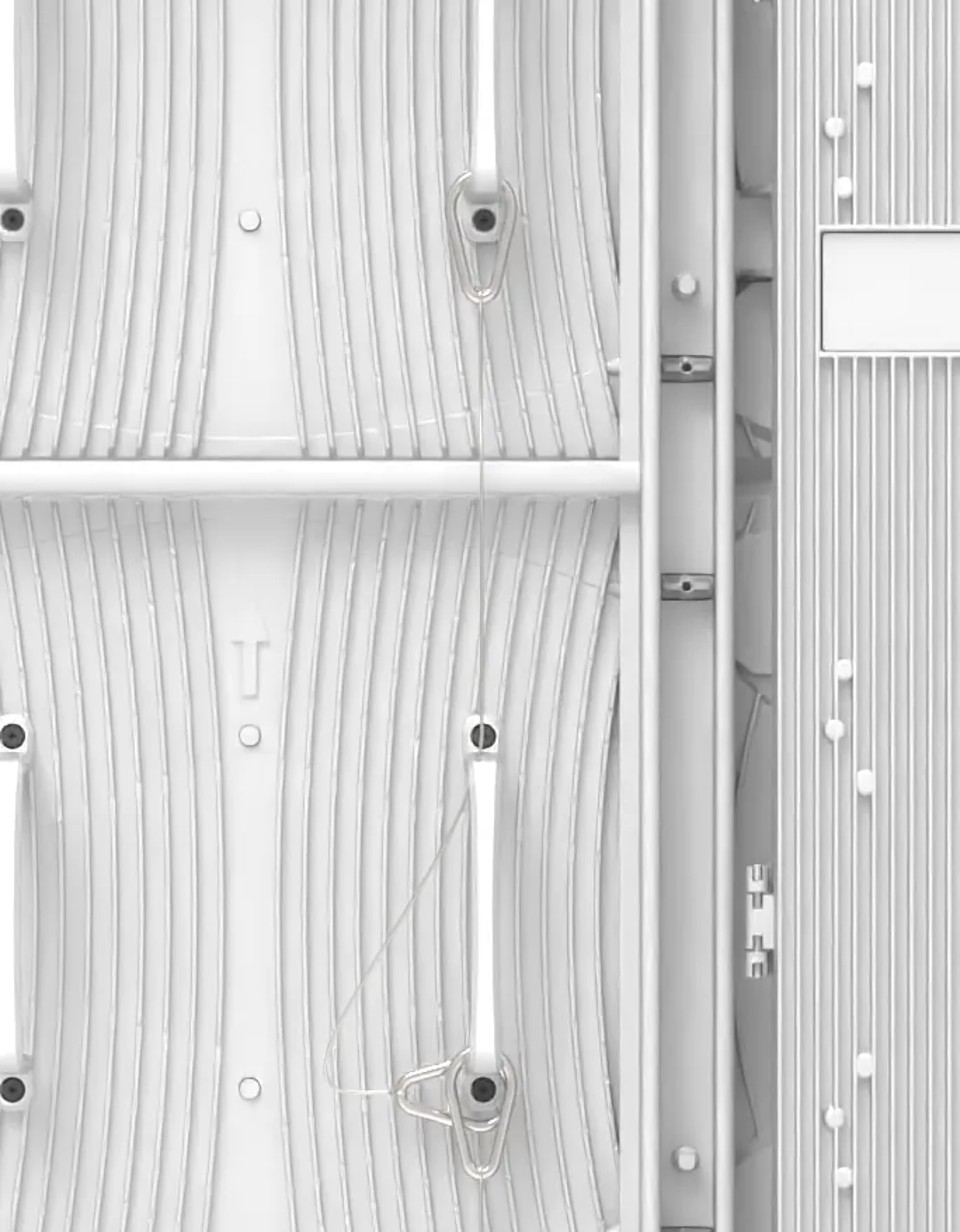

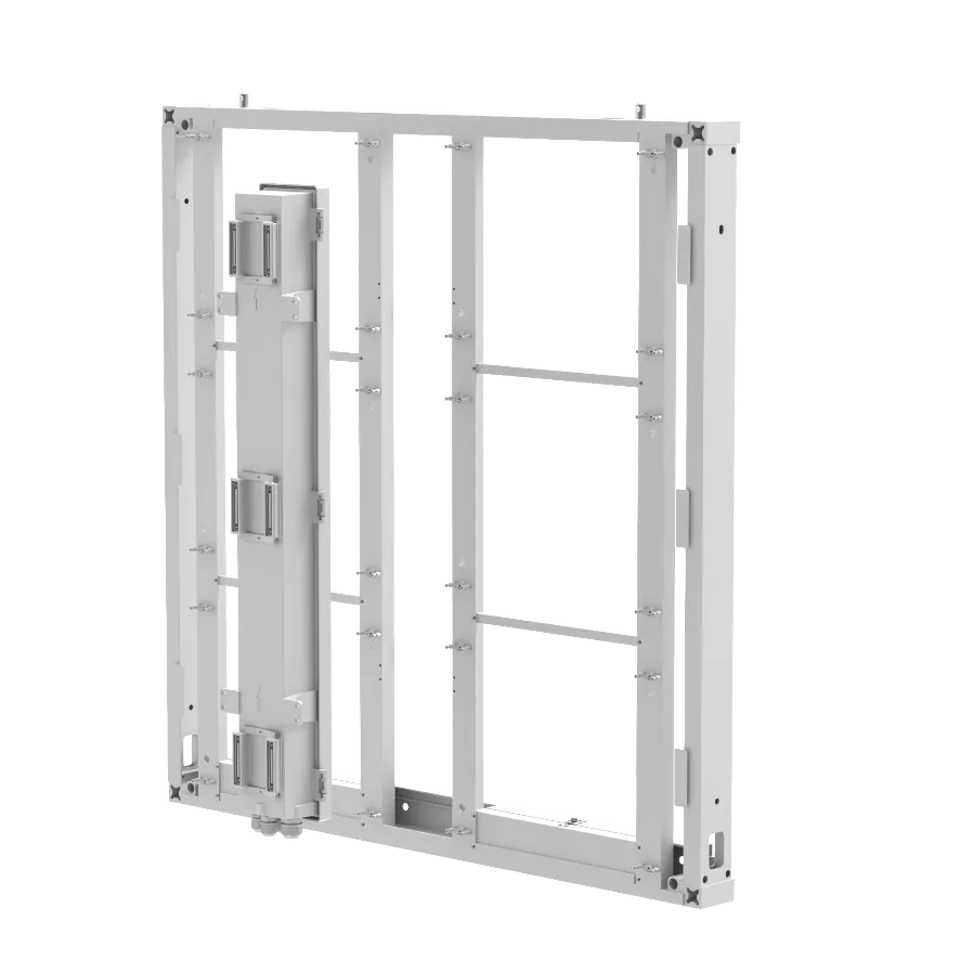

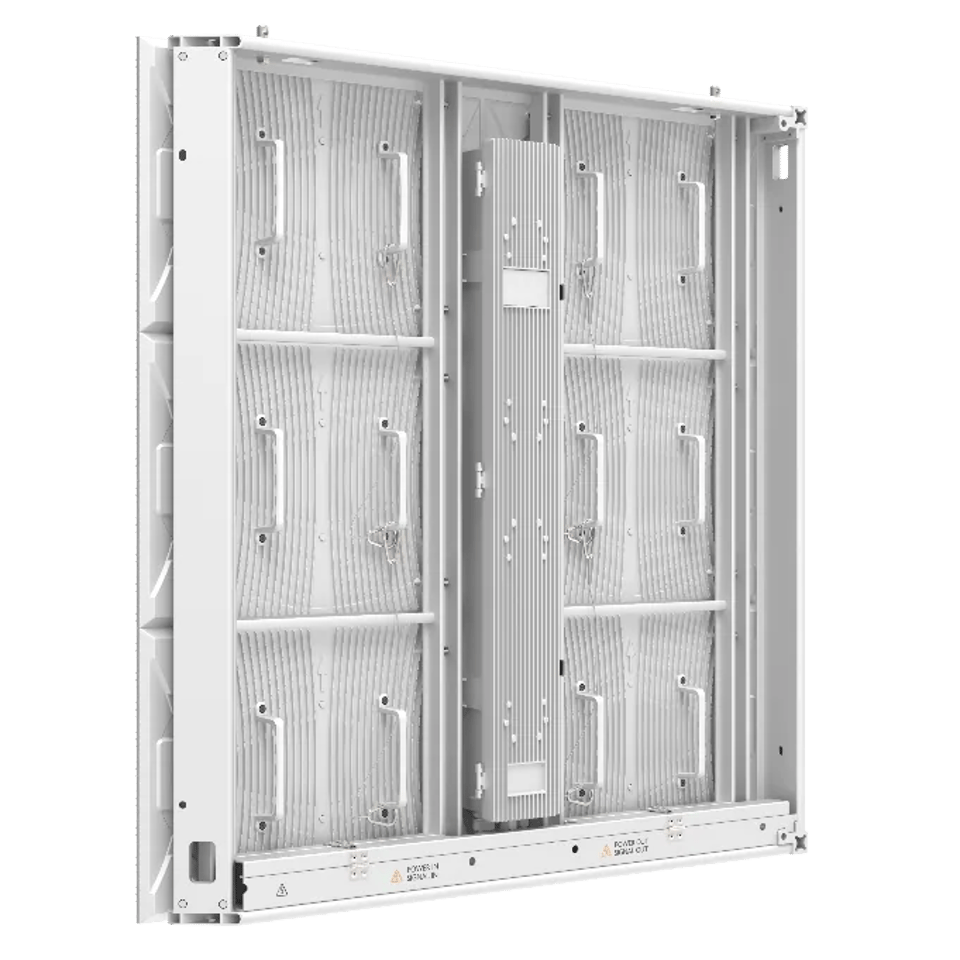

- 전체 알루미늄 캐비닛으로, 하부 케이스와 전원 박스에 핀 구조를 적용했습니다.
- 램프 패널을 접착제로 포팅한 뒤 다이캐스트 알루미늄 하부 케이스를 체결하고, 전원 박스는 다이캐스트 알루미늄 후면 커버에 장착합니다.
- 핀 구조의 하부 케이스와 전원 박스가 방열 성능을 높여 제품 수명을 크게 연장합니다.
- 공통 음극 설계로 온도 상승과 발열, 전력 소비를 줄입니다.
- 발열이 적어 전기 요금을 절감하고 에어컨 등 냉방 장비 비용도 줄일 수 있습니다.
- 전체 에너지 소비를 30% 절감합니다. 평균적으로 300m² 기준 연간 10만 위안의 비용을 아낄 수 있습니다.
강력한 보호 성능
- 실외 노출 설치에 적합한 IP65 완전 방수 설계입니다.
- 태풍, 폭풍우, 고습도, 고온 및 저온, 염수 분무 환경을 견딥니다.
- 통기 밸브를 통해 캐비닛(모듈) 내부의 뜨거운 공기를 배출해 압력이 쌓여 방수 젤이 손상되는 것을 방지합니다.
- 캐비닛(모듈)이 냉각되면 외부 공기가 통기 밸브를 통해 유입되며, 동시에 제습됩니다.

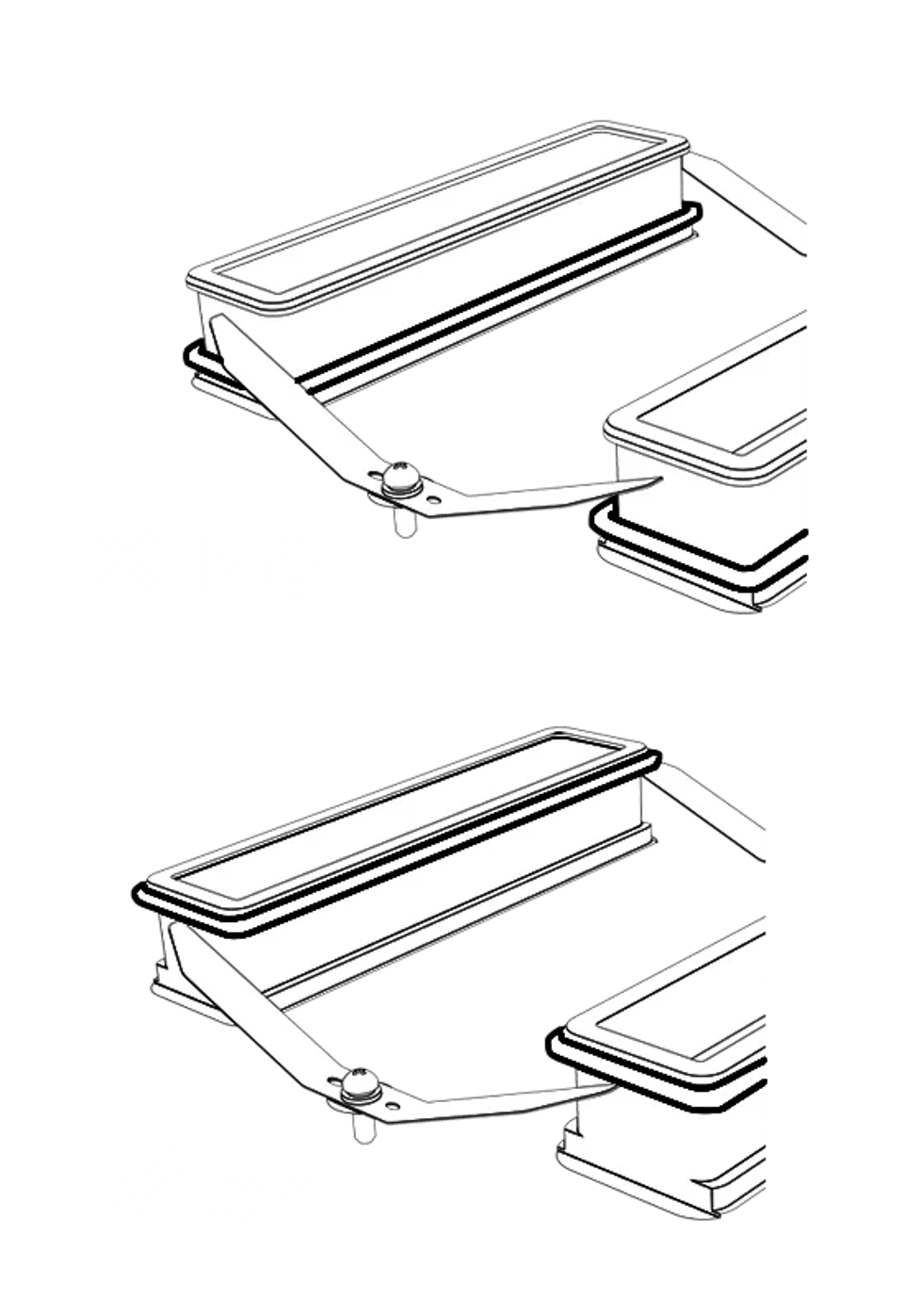

- O형 슬라이딩 고무 링이 모듈 간 하드 커넥터를 밀봉합니다. 모듈을 설치할수록 단단히 밀착되어 방수 성능을 높입니다.

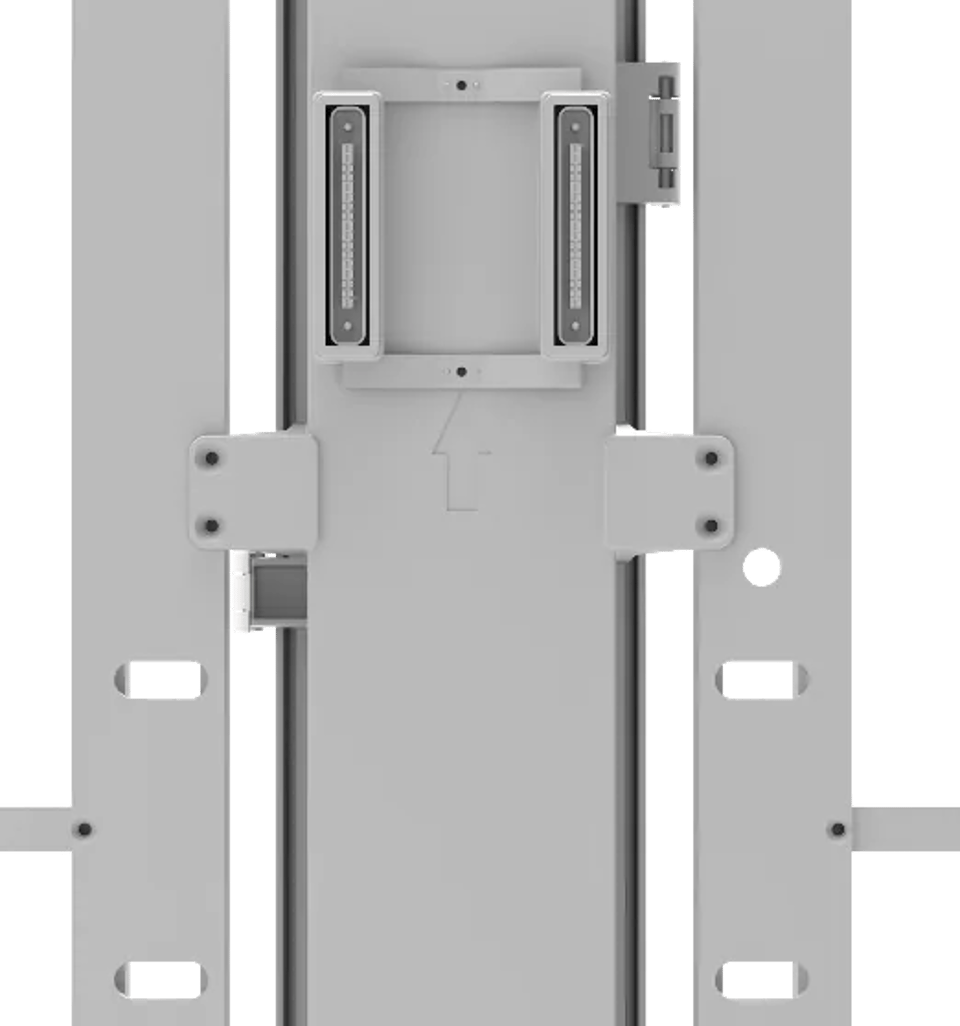

특허받은 스프링 접점 및 슬라이딩 고무 링 설계의 모듈 하드 커넥터
- 캐비닛과 모듈을 하드 커넥터로 연결해 신호 전송이 안정적이며, 케이블이 노출되지 않아 외관이 깔끔합니다.
- 특허받은 스프링 스트립 및 슬라이딩 고무 링 설계로 모듈의 평탄도를 유지하고 방수 성능을 크게 높입니다.

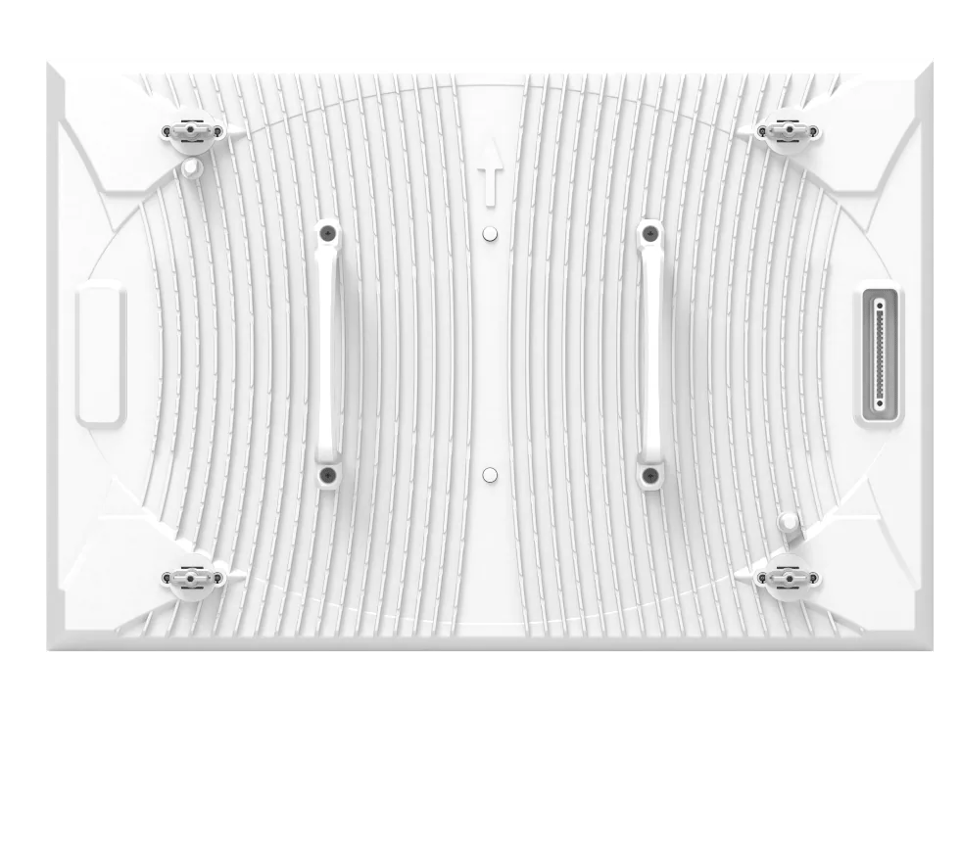

하드 커넥터, 양쪽 손잡이와 안전 로프를 갖춘 480×320 대형 모듈
- 소형 모듈보다 대형 모듈이 디스플레이와 신호의 안정성이 높고 평탄도도 우수합니다.
- 양쪽 손잡이와 안전 로프를 사용해 유지보수 시 모듈을 더 안전하게 분리할 수 있어 낙하, 파손 및 부상을 방지합니다.

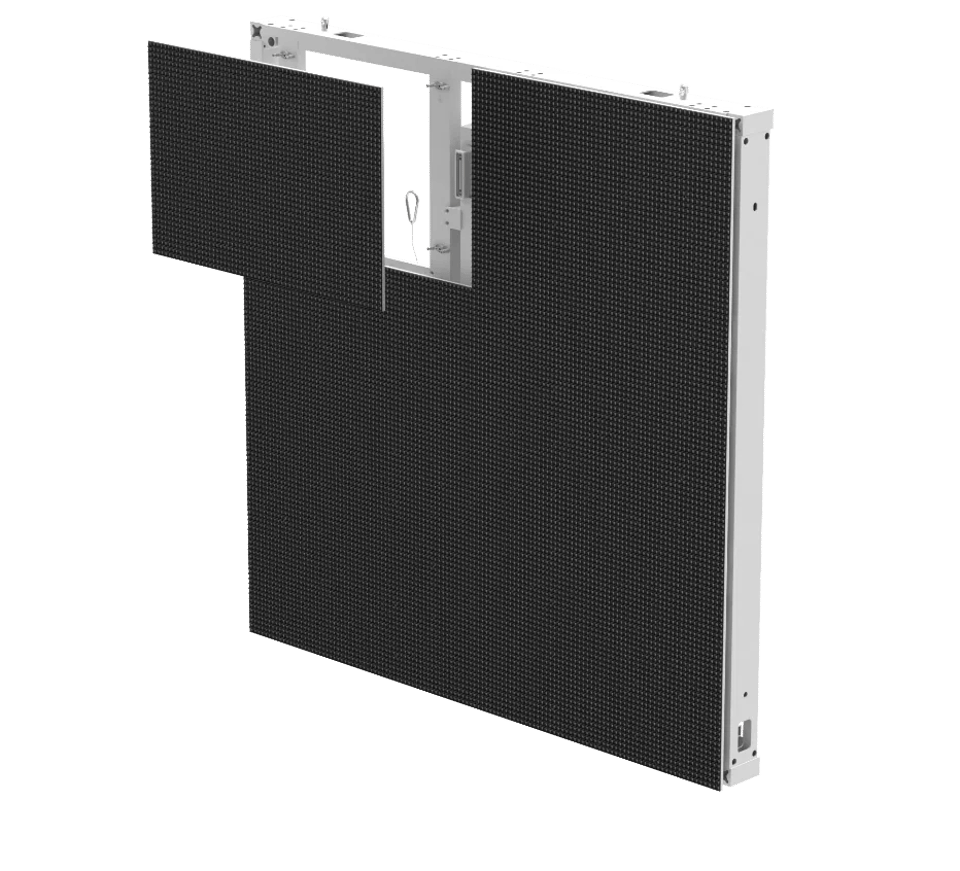

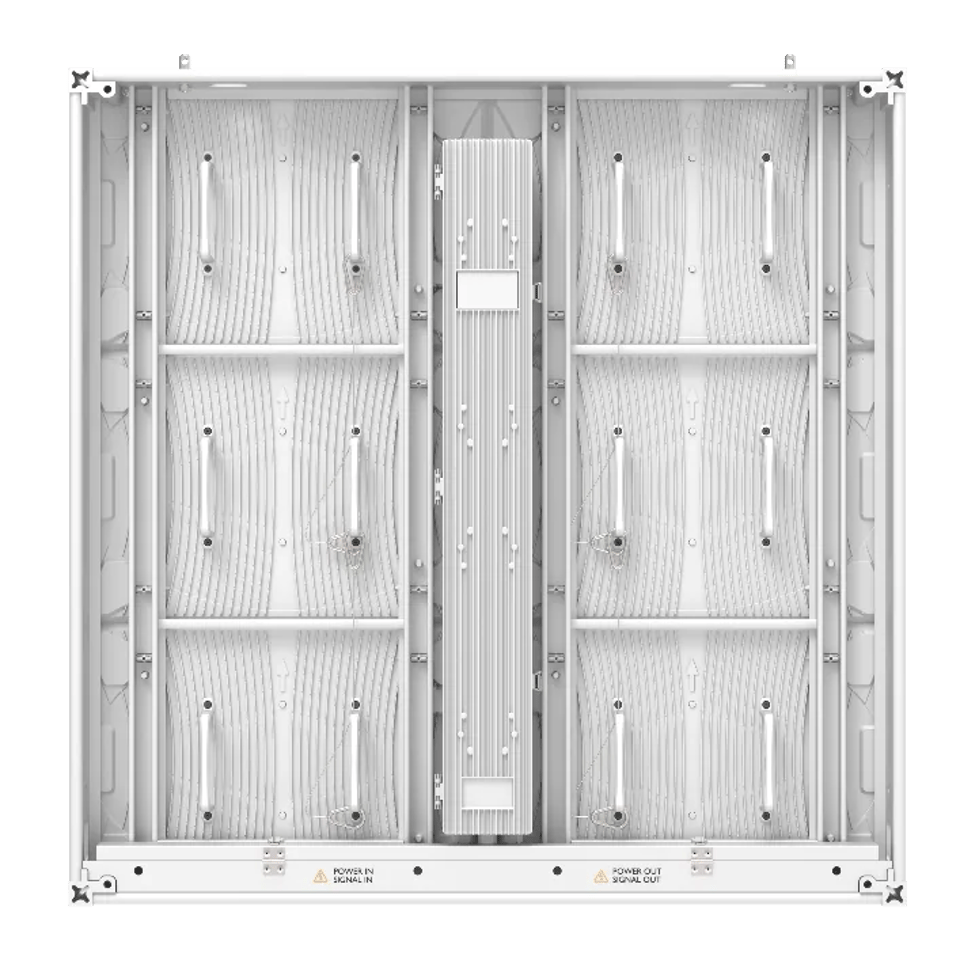

모듈 전면 및 후면 유지보수
모듈과 전원 박스 모두 전면 및 후면 유지보수를 지원하며, 캐비닛은 벽면에 설치할 수 있습니다.
전면 유지보수
모듈 유지보수 구멍에 M2.5 육각 렌치를 넣어 돌려 잠금장치를 해제한 뒤, 전면에서 모듈을 분리합니다.

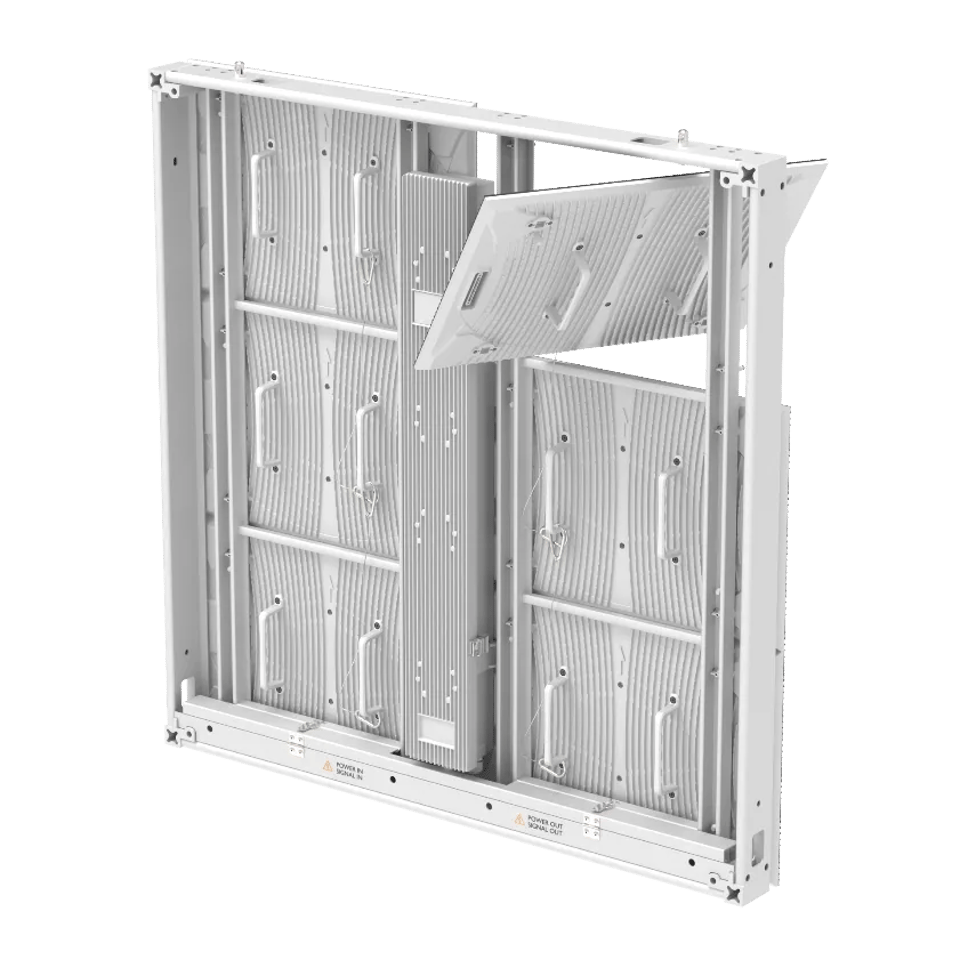

후면 유지보수
공구가 필요 없습니다. 모듈 후면의 잠금장치를 손으로 돌린 다음 모듈을 앞으로 살짝 밀고, 각도를 조절해 후면에서 분리합니다.

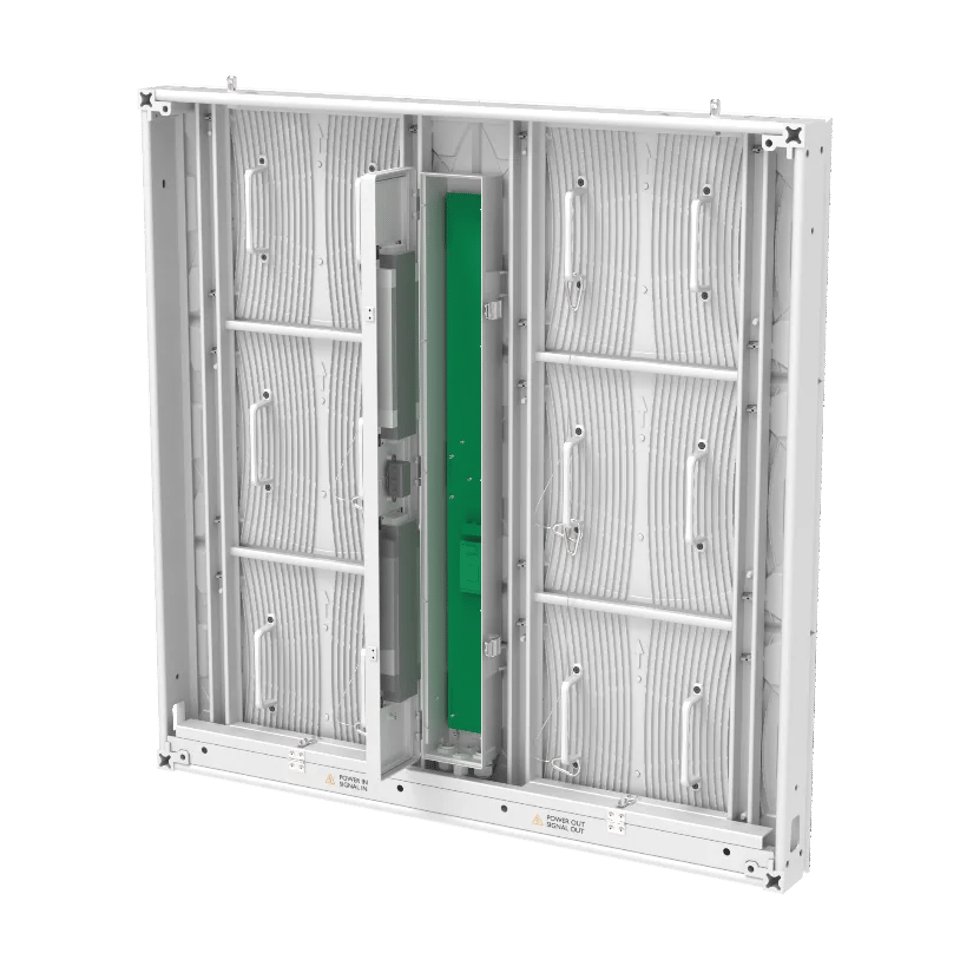

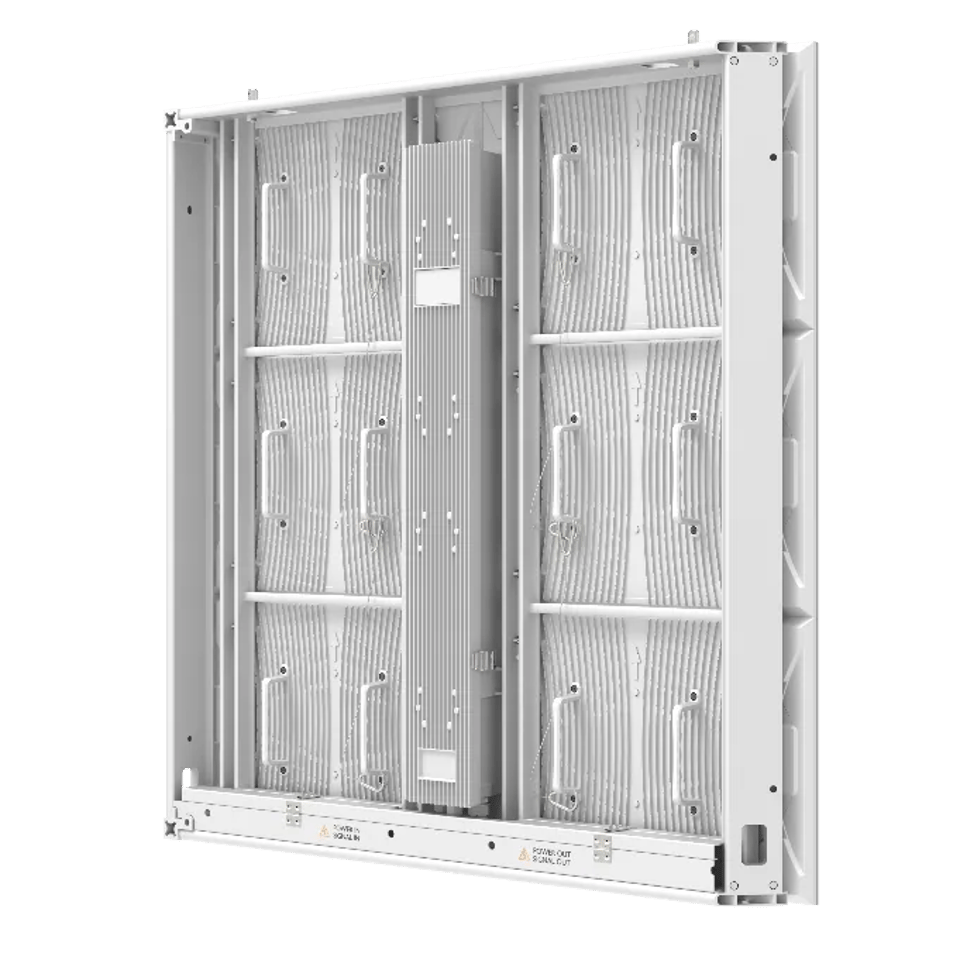

전원 박스 전면 및 후면 유지보수
모듈과 마찬가지로 전원 박스도 전면 또는 후면에서 유지보수할 수 있어 캐비닛을 벽면에 설치할 수 있습니다.
전면 유지보수
모듈을 모두 분리한 뒤 십자드라이버로 전면 나사를 풀고 전원 박스 전체를 전면에서 꺼냅니다.
후면 유지보수
공구가 필요 없습니다. 전원 박스 후면의 버클을 풀어 열면 됩니다.

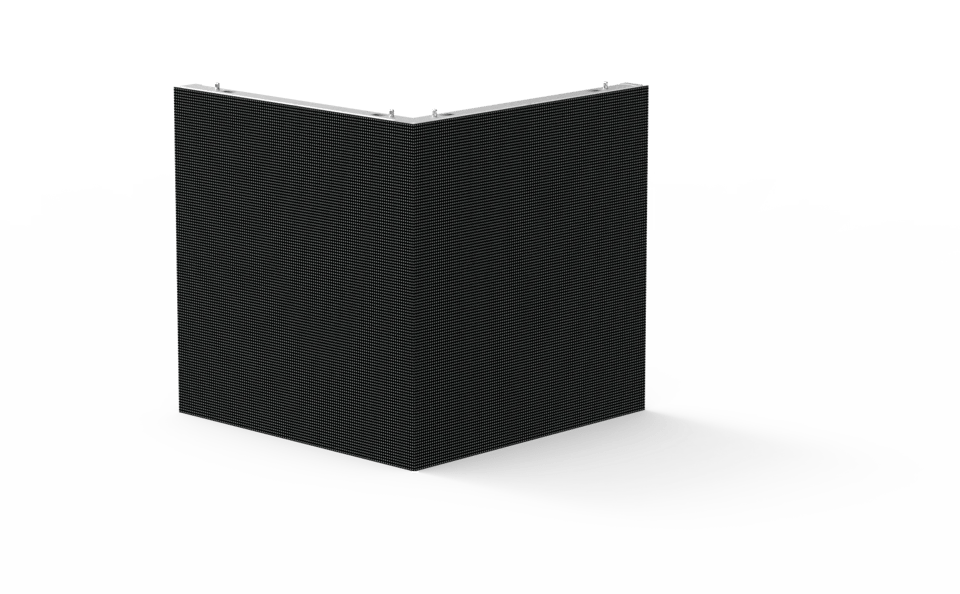

창의적인 디스플레이를 위한 동일 시리즈 직각 캐비닛
- 표준 캐비닛과 직각 캐비닛을 연결할 수 있으며, 전체 화면을 직각 및 아크 형태로 구성할 수 있습니다.
- 무안경 3D 크리에이티브 콘텐츠에 최적이며, 크리에이티브 마케팅 효과를 극대화합니다.

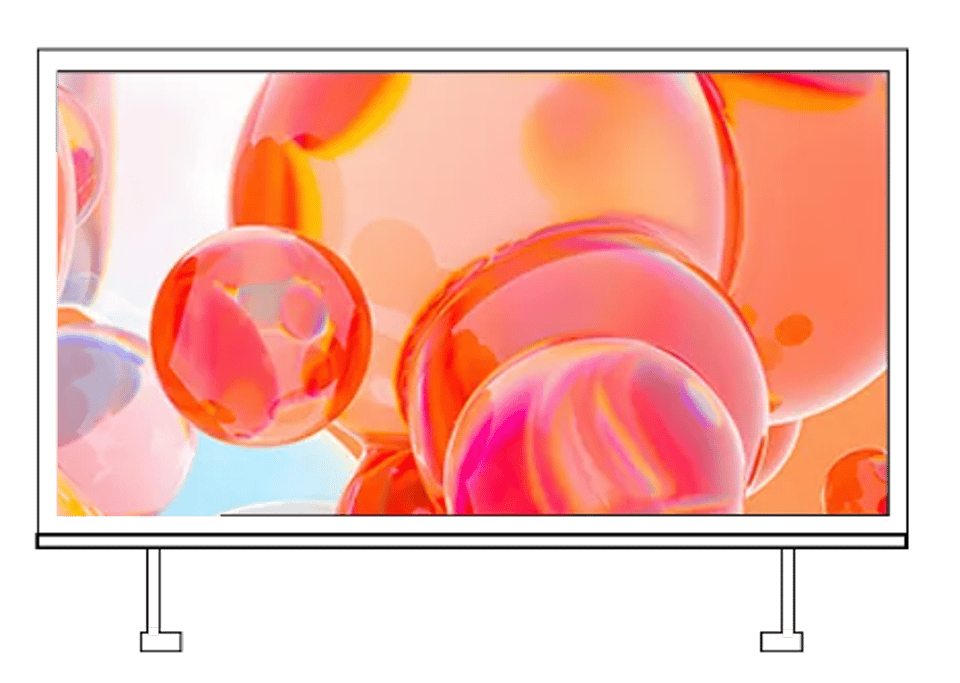

설치 방식

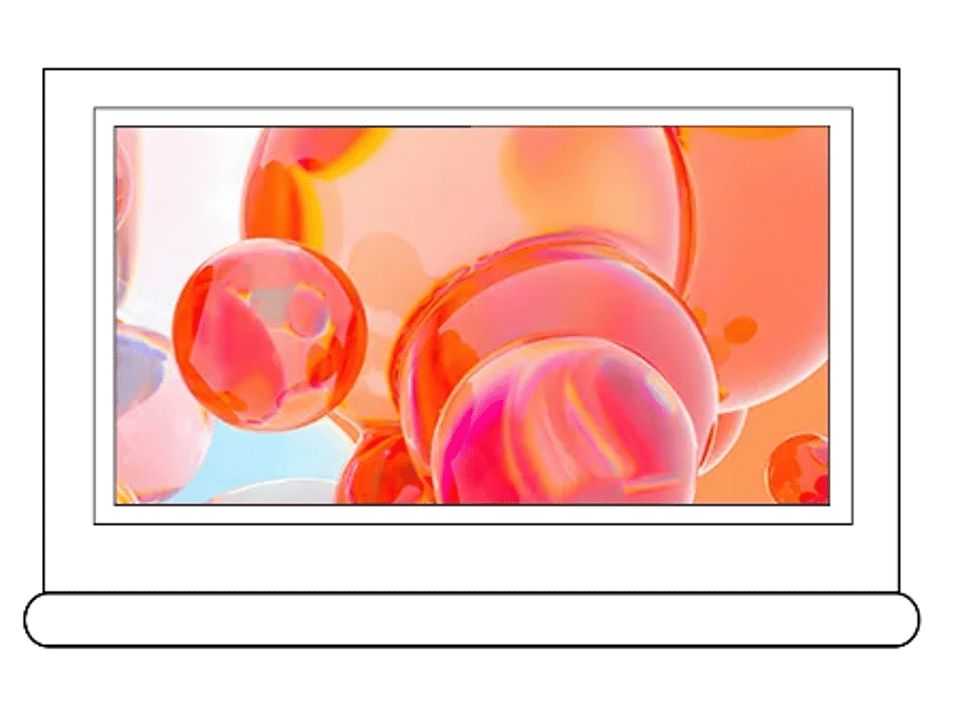

- 벽면 설치

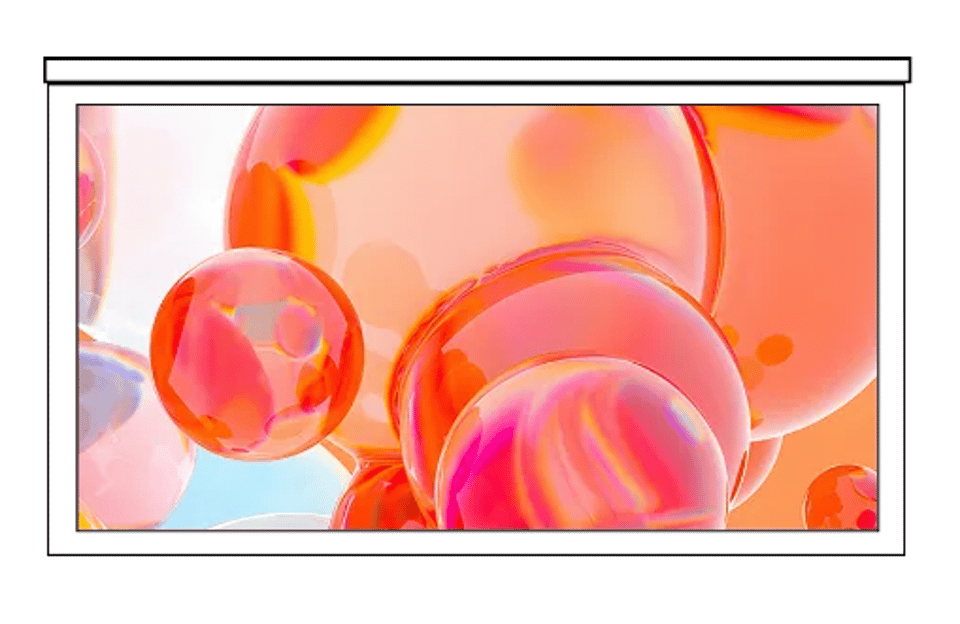

- 하부 지지대, 단일 기둥 또는 이중 기둥
- 바닥 설치형 또는 옥상 설치형
사양
기술 사양
주요 사양
| 캐비닛 크기 | 960 × 960 × 88.5 mm |
| 픽셀 피치 — SMD | 6.67 / 8 / 10 mm |
| 보호 등급 | IP65 |
| 인증 | ETL, FCC, CE, ICES |
디스플레이 성능
| 밝기 | ≥7000 니트 |
| 명암비 | 5000:1 |
| 그레이스케일 | 14비트 |
| 주사율 | 3840Hz |
| 프레임 주사율 | 50~60Hz |
| 시야각 | 140° / 140° |
캐비닛 및 모듈
| 캐비닛 크기 | 960×960×88.5mm |
| 모듈 크기 | 480×320×20mm |
| 캐비닛 중량 | 29.5kg |
| 모듈 중량 | 2.5kg |
| 캐비닛 재질 | 압출 알루미늄 |
| 유지보수 | 전면 및 후면 |
FA 시리즈 사양
| 항목 | P6.67 | P8 | P10 |
|---|---|---|---|
| 모듈 크기(mm) | 480×320 | 480×320 | 480×320 |
| 모듈 해상도(W×H) | 72×48 | 60×40 | 48×32 |
| 픽셀 밀도(도트/m²) | 22500 | 15625 | 10000 |
| 캐비닛 해상도(W×H) | 144×144 | 120×120 | 96×96 |
| 구동 방식 | 정전류 구동(1/6) | 정전류 구동(1/4) | 정전류 구동(1/2) |
| 색온도(K) | 2000-13000 | 2000-13000 | 2000-13000 |
| 최대 소비 전력(W/m²) | ≤540 | ≤540 | ≤540 |
| 평균 소비 전력(W/m²) | ≤180 | ≤180 | ≤180 |
| 전원 | AC100V-240V, 50Hz~60Hz | AC100V-240V, 50Hz~60Hz | AC100V-240V, 50Hz~60Hz |
| 수명(시간) | ≥100000 | ≥100000 | ≥100000 |
| 작동 온도/습도 | -20°C~+50°C / 10%RH~90%RH | -20°C~+50°C / 10%RH~90%RH | -20°C~+50°C / 10%RH~90%RH |
| 보관 온도/습도 | -20°C~+55°C / 10%RH~95%RH | -20°C~+55°C / 10%RH~95%RH | -20°C~+55°C / 10%RH~95%RH |
GKC 제품 자료에 기재된 사양입니다. 최종 구성은 프로젝트 견적서에서 확정됩니다.
배송 및 서비스
주문부터 설치까지
- 표준 납기
- 1,000m²를 30일 내 납품
- 보증
- 3년
- 인증
- UL, ETL, CE, CCC
- 포장
- 목재 케이스 포장(케이스당 6개); 내부 케이스 크기 1030×1030×1000mm
- 설치 방식
- 벽면 설치형; 하부 비계 설치형(단일 또는 이중 기둥); 바닥 설치형 또는 옥상 설치형
자체 브랜드 제작
시장에 맞게 맞춤 제작
- 캐비닛, 소프트웨어 UI, 상자 및 설명서에 로고 적용
- 현지 전압 및 플러그, 시장별 인증 지원
- 프로젝트에 맞춘 픽셀 피치, 캐비닛 크기 및 IP 등급
- 고온, 고습 및 염수 분무 환경에 대비한 설계
모든 견적은 고객님의 프로젝트를 바탕으로 작성됩니다.
