F2 Pro 파인 피치 LED 디스플레이
600 × 337.5mm 16:9 캐비닛으로 0.78mm 피치부터 제공됩니다. COB, HOB, SMD 또는 MIP 옵션, CE·CCC 인증 및 지능형 읽기·쓰기 모듈을 갖췄습니다.
제품 개요
특징
사양
납품
맞춤 제작
제품 개요
제품 개요
F2 Pro 파인 피치 LED 디스플레이
F2 Pro는 관제실, 방송 스튜디오 및 프리미엄 실내 공간을 위한 GKC의 파인 피치 플랫폼입니다. 16:9 캐비닛으로 표준 해상도를 깔끔하게 구현하며, 동일한 구조에 0.78mm 피치까지 SMD, HOB, COB 또는 MIP 모듈을 적용할 수 있습니다.
- CE 및 CCC 인증
- 지능형 읽기·쓰기
- 모듈형 무저판 하드 연결 설계
특징
3-in-1 HUB, PCB 호환
- 전원 시스템과 HUB를 통합한 3-in-1 카드 설계
- 케이블 없는 하드 연결

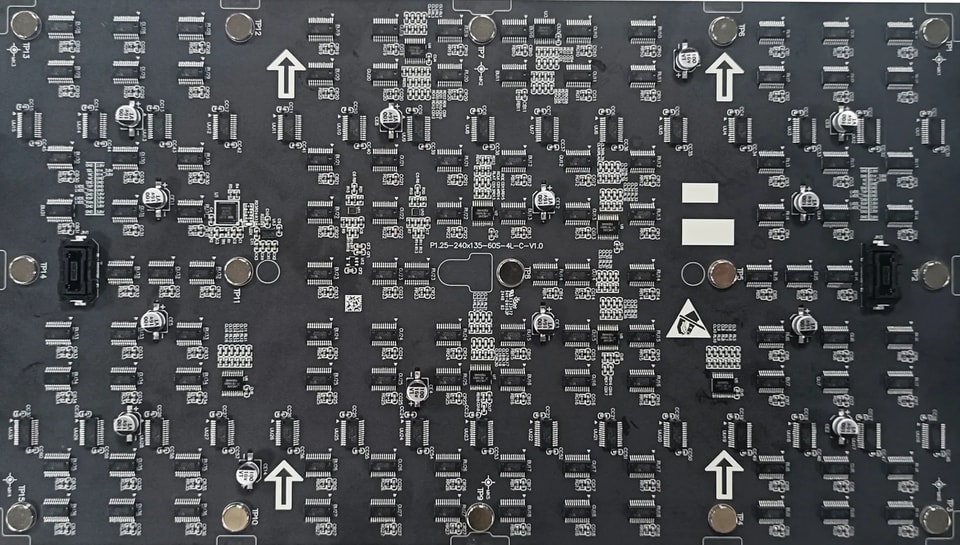

- LED 보드는 20+4 4핀 플로팅 커넥터로 연결됩니다
- LED 보드 좌우 오삽입 방지 설계
- 공통 음극 및 공통 양극 설계에 모두 호환되는 PCB 패턴

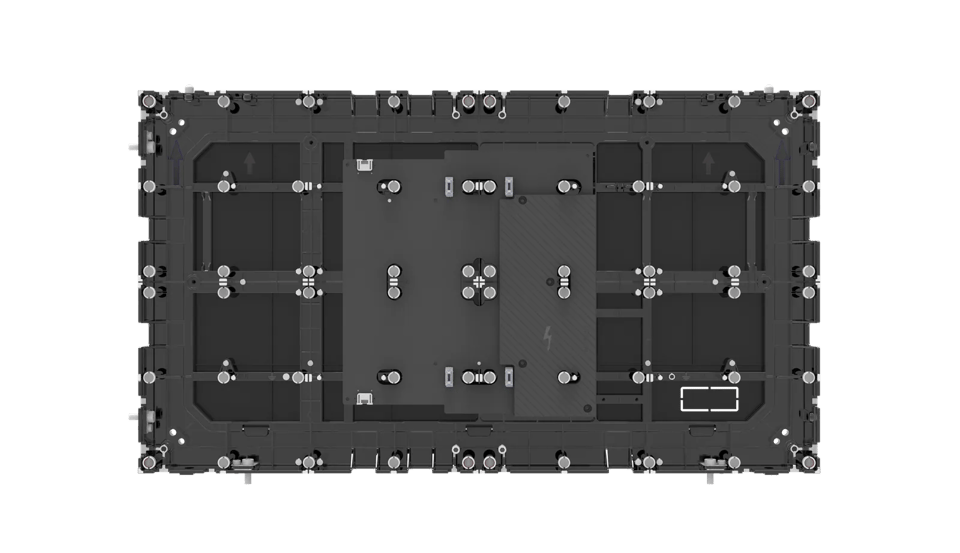

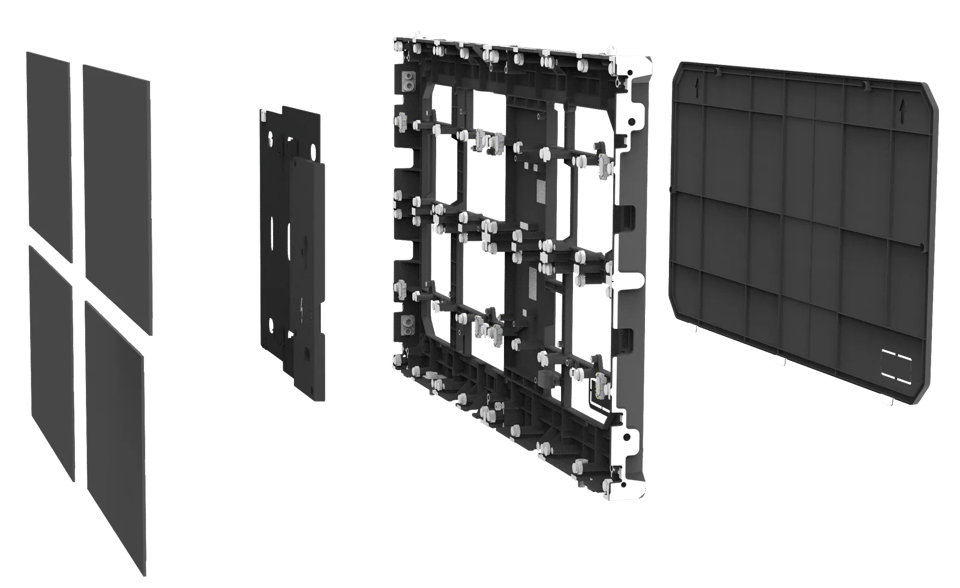

가볍고 슬림한 캐비닛 설계
- LED 보드에서 플라스틱 하부 케이스를 없애고 캐비닛에 직접 장착해 무게와 두께를 크게 줄였습니다
- 캐비닛 프레임과 후면 커버 설계로 가볍고 견고하게
- 무게 60% 감소: 모듈 제외 시 캐비닛 1개당 1.5kg, 모듈 포함 시 3.6kg에 불과합니다
- 두께 20% 감소: 전체 두께가 33mm에 불과합니다

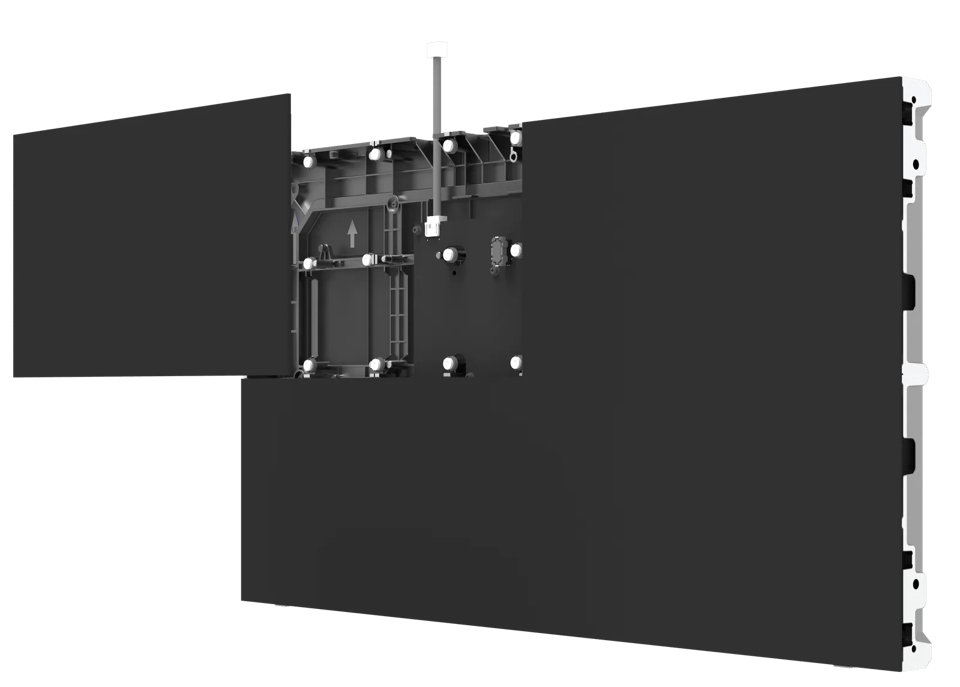

지능형 읽기·쓰기를 지원하는 전면 유지보수형 모듈
모듈형 설계와 전면 유지보수
모듈을 캐비닛에 하드 연결해 신호 전송을 안정화합니다. 자석식 모듈은 수리 도구를 사용해 전면에서 분리할 수 있습니다.
지능형 읽기·쓰기
LVDS 고속 통신 인터페이스를 적용해 모듈 작동 상태를 지능적으로 읽고 관리할 수 있습니다.

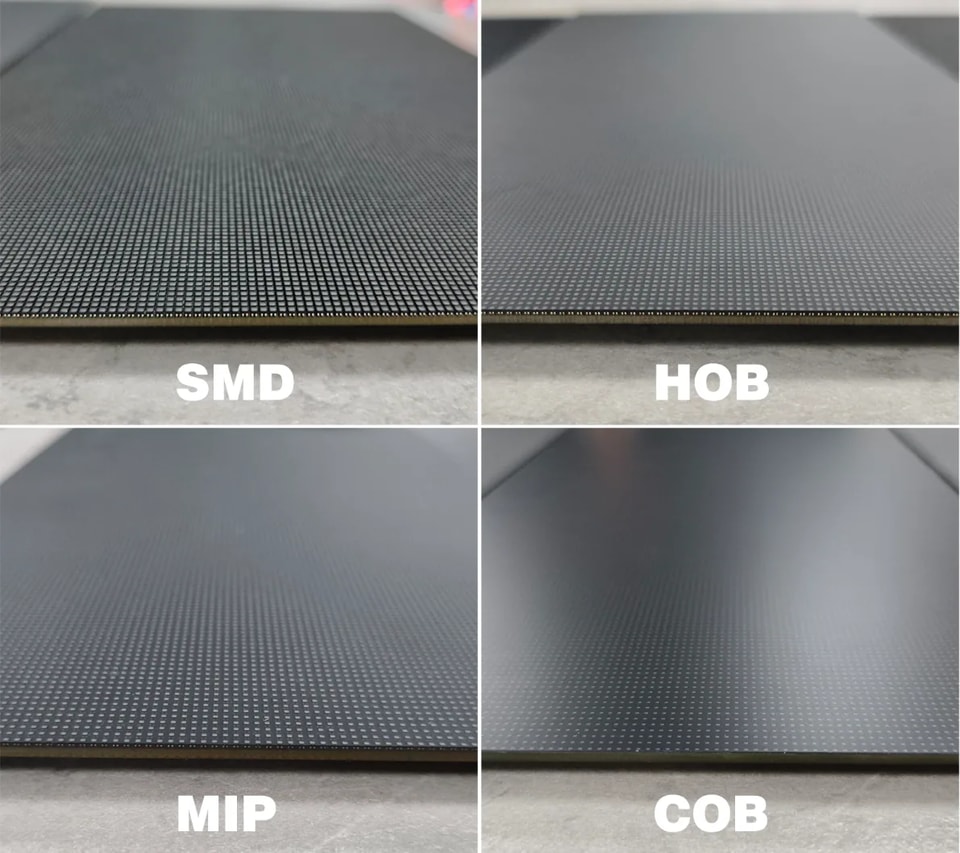

다양한 공정의 모듈, 평탄한 화면
다양한 모듈 공정과 호환
공통 캐비닛 및 제어 플랫폼에서 전체 SMD, HOB, MIP, COB LED 보드 제품군을 사용할 수 있으며, 모듈도 신속하게 교체할 수 있습니다.

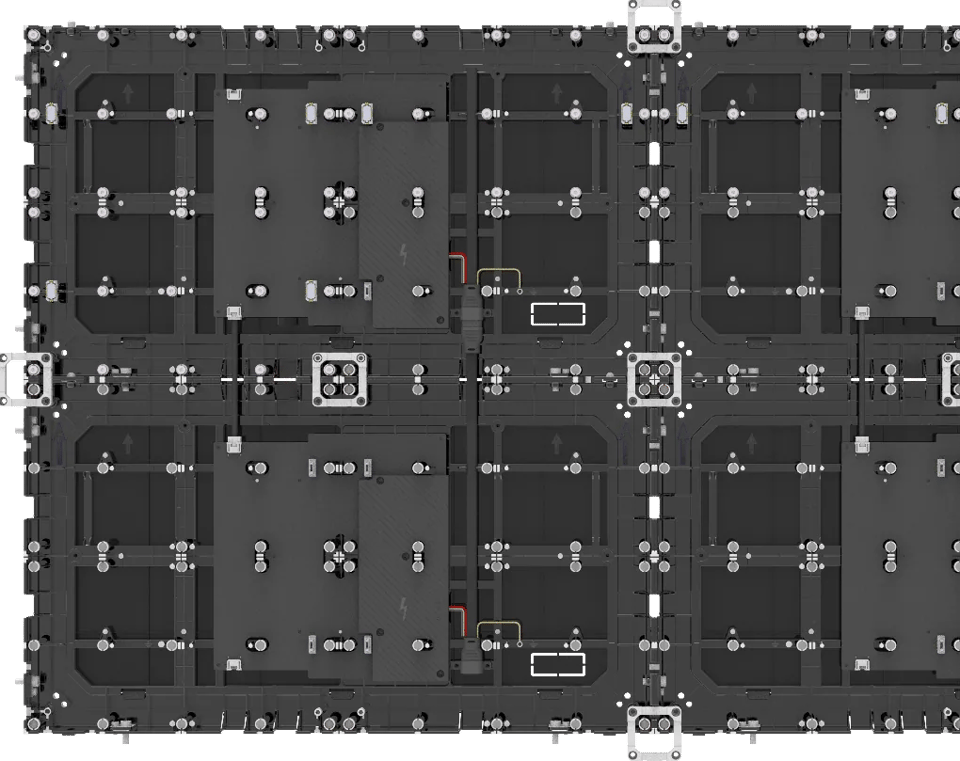

높은 평탄도를 위한 연결 플레이트
연결 플레이트로 캐비닛을 결합해 화면을 높은 평탄도로 유지합니다.
10° 내측 코너 조립
표준 캐비닛을 10° 내측 곡선으로 연결하고 맞춤형 간격 마감 블록으로 코너 틈을 메워 이음새 없이 곡면 또는 랩어라운드 화면을 구현합니다.
맞춤형 간격 마감 블록
전용 코너 블록으로 틈을 메워 단차와 이음새 없이 연결합니다.

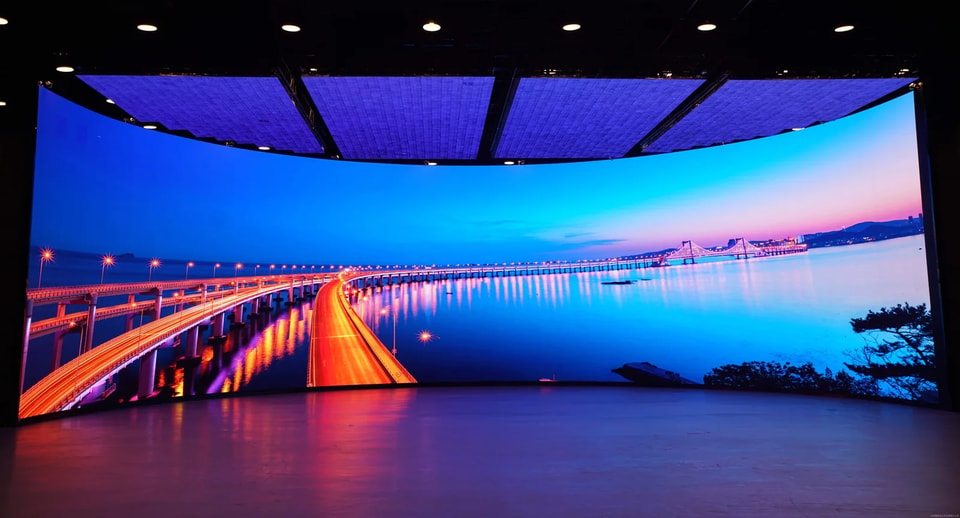

이음새 없는 곡면
곡면 벽면, 무대를 감싸는 화면, 원통형 디스플레이까지 끊김 없이 매끄럽게 구현합니다.
자유로운 형태 구현
코너 매립형 및 곡면 무대의 비선형 레이아웃에 적합합니다.

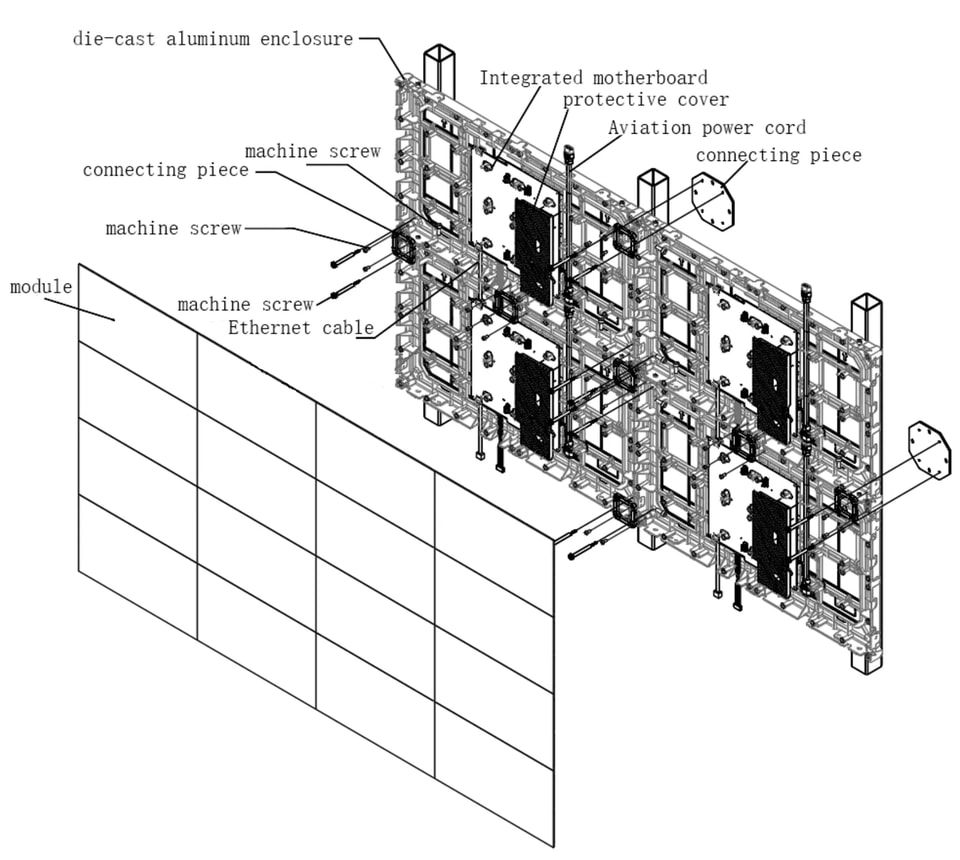

디스플레이 조립 분해도

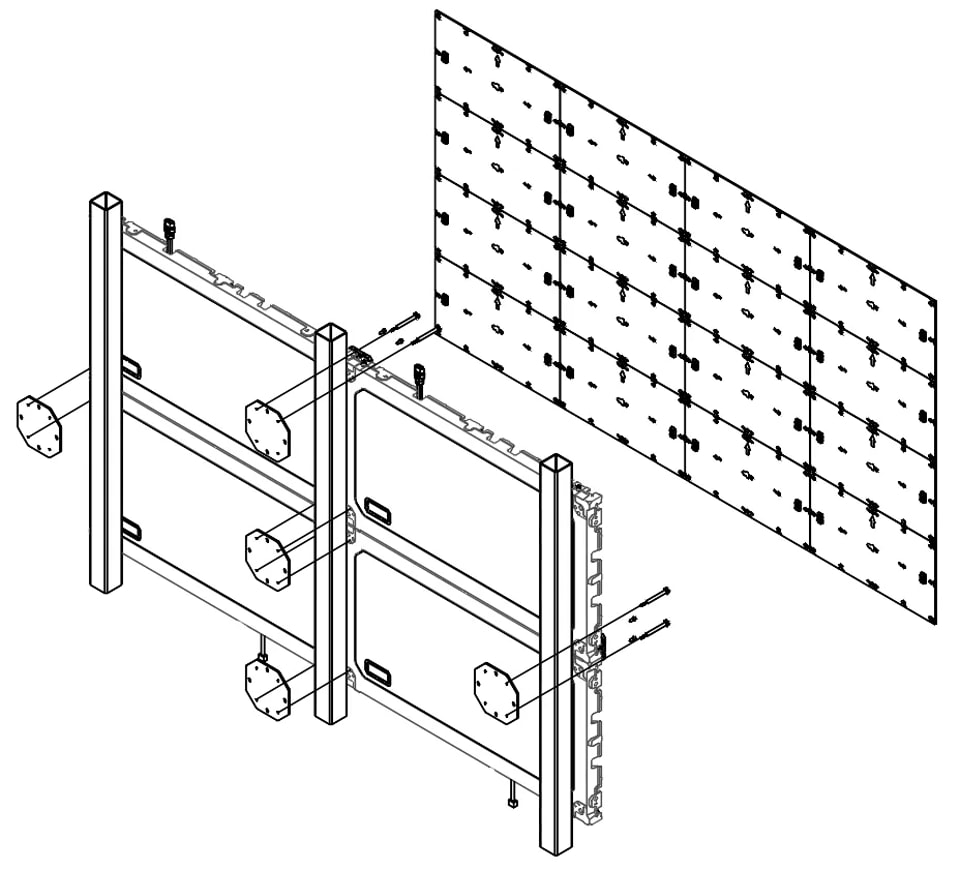

- 전면 설치도
- 후면 설치도
실내용 소형 픽셀 피치 전문 디스플레이
F2 Pro 시리즈는 다양한 실내 고정 설치 환경에 적합합니다.
- 스튜디오
- 대형 회의장
- 관제 센터
- 스마트 시티
사양
사양
기술 사양
주요 사양
| 캐비닛 크기 | 600 × 337.5 × 32.9 mm |
| 픽셀 피치 — SMD / HOB | 1.25 / 1.56 / 1.87 / 2.5 mm |
| 픽셀 피치 — COB | 0.78 / 0.93 / 1.25 / 1.56 / 1.875 mm |
| 픽셀 피치 — MIP | 0.93 / 1.25 / 1.56 mm |
| 인증 | CE, CCC |
디스플레이 성능
| 밝기 | ≥500니트(SMD/HOB) / ≥600니트(COB/MIP) |
| 명암비 | 5000:1 |
| 그레이스케일 | 14비트 |
| 주사율 | 3840Hz |
| 프레임 레이트 | 50~60 Hz |
| 시야각 | 160° / 160° |
캐비닛 및 모듈
| 캐비닛 크기 | 600 × 337.5 × 33 mm |
| 캐비닛 중량 | 3.6±0.3 kg |
| 모듈 크기 | 300 × 168.75 mm (SMD/HOB P2.5: 300 × 337.5 mm; COB P0.78: 150 × 168.75 mm) |
| 모듈 중량 | 0.3±0.05 kg (SMD/HOB P2.5: 0.6±0.05 kg; COB P0.78: 0.2±0.05 kg) |
F2 Pro SMD/HOB 시리즈 사양
| 항목 | P1.25 | P1.56 | P1.875 | P2.5 |
|---|---|---|---|---|
| 픽셀 구성 | SMD 1010 | SMD 1212 | SMD 1515 | SMD 2121 |
| 밝기(니트) | ≥500 | ≥500 | ≥500 | ≥500 |
| 그레이스케일(비트) | 13 | 13 | 13 | 14 |
| 주사율(Hz) | 3840 | 3840 | 3840 | 3840 |
| 프레임 레이트(Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| 구동 방식 | 정전류 구동(1/120) | 정전류 구동(1/108) | 정전류 구동(1/90) | 정전류 구동(1/60) |
| 시야각(V/H°) | 160/160 | 160/160 | 160/160 | 160/160 |
| 색온도(K) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| 밝기/색도 균일도 | 98% | 98% | 98% | 98% |
| 명암비 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| 모듈 크기(mm) | 300×168.75 | 300×168.75 | 300×168.75 | 300×337.5 |
| 모듈 해상도(W×H) | 240×135 | 192×108 | 160×90 | 120×135 |
| 픽셀 밀도(도트/m²) | 640000 | 409600 | 284444 | 160000 |
| 모듈 무게(kg) | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.6±0.05 |
| 캐비닛당 모듈 수(W×H) | 2×2 | 2×2 | 2×2 | 2×1 |
| 캐비닛 해상도(W×H) | 480×270 | 384×216 | 320×180 | 240×135 |
| 캐비닛 크기(mm) | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 |
| 캐비닛 무게(kg) | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 |
| 캐비닛 평탄도(mm) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| 유지보수 | 전면 유지보수 | 전면 유지보수 | 전면 유지보수 | 전면 유지보수 |
| 캐비닛 재질 | 다이캐스트 알루미늄 | 다이캐스트 알루미늄 | 다이캐스트 알루미늄 | 다이캐스트 알루미늄 |
| 보호 등급 | IP30 | IP30 | IP30 | IP30 |
| 최대 소비 전력(W/m²) | ≤350 | ≤310 | ≤280 | ≤260 |
| 평균 소비 전력(W/m²) | ≤120 | ≤110 | ≤95 | ≤90 |
| 전원 | AC100–240V, 50–60Hz | AC100–240V, 50–60Hz | AC100–240V, 50–60Hz | AC100–240V, 50–60Hz |
| 수명(시간) | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| 작동 온도 | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ |
| 보관 온도 | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ |
| 작동 습도 | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH |
| 보관 습도 | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH |
F2 Pro COB 시리즈 사양
| 항목 | P0.78(공통 음극) | P0.9375(공통 음극) | P1.25(공통 음극) | P1.25(공통 양극) | P1.5625(공통 음극) | P1.5625(공통 양극) | P1.875 |
|---|---|---|---|---|---|---|---|
| 픽셀 구성 | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B |
| 밝기(니트) | ≥600 | ≥600 | ≥600 | ≥600 | ≥600 | ≥600 | ≥600 |
| 그레이스케일(비트) | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| 주사율(Hz) | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| 프레임 레이트(Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| 구동 방식 | 정전류 구동(1/54) | 정전류 구동(1/54) | 정전류 구동(1/60) | 정전류 구동(1/60) | 정전류 구동(1/54) | 정전류 구동(1/54) | 정전류 구동(1/45) |
| 시야각(V/H°) | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| 색온도(K) | 2000-10000 | 2000-10000 | 2000-10000 | 2000-10000 | 2000-10000 | 2000-10000 | 2000-10000 |
| 밝기/색도 균일도 | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| 명암비 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| 모듈 크기(mm) | 150×168.75 | 300×168.75 | 300×168.75 | 300×168.75 | 300×168.75 | 300×168.75 | 300×168.75 |
| 모듈 해상도(W×H) | 192×216 | 320×180 | 240×135 | 240×135 | 192×108 | 192×108 | 160×90 |
| 픽셀 밀도(도트/m²) | 1638400 | 1137778 | 640000 | 640000 | 409600 | 409600 | 284444 |
| 모듈 무게(kg) | 0.2±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 |
| 캐비닛당 모듈 수(W×H) | 4×2 | 2×2 | 2×2 | 2×2 | 2×2 | 2×2 | 2×2 |
| 캐비닛 해상도(W×H) | 768×432 | 640×360 | 480×270 | 480×270 | 384×216 | 384×216 | 320×180 |
| 캐비닛 크기(mm) | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 |
| 캐비닛 무게(kg) | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 |
| 캐비닛 평탄도(mm) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| 유지보수 | 전면 유지보수 | 전면 유지보수 | 전면 유지보수 | 전면 유지보수 | 전면 유지보수 | 전면 유지보수 | 전면 유지보수 |
| 캐비닛 재질 | 다이캐스트 알루미늄 | 다이캐스트 알루미늄 | 다이캐스트 알루미늄 | 다이캐스트 알루미늄 | 다이캐스트 알루미늄 | 다이캐스트 알루미늄 | 다이캐스트 알루미늄 |
| 보호 등급 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| 최대 소비 전력(W/m²) | ≤450 | ≤340 | ≤260 | ≤320 | ≤230 | ≤280 | ≤250 |
| 평균 소비 전력(W/m²) | ≤150 | ≤120 | ≤90 | ≤110 | ≤80 | ≤95 | ≤85 |
| 전원 | AC100–240V, 50–60Hz | AC100–240V, 50–60Hz | AC100–240V, 50–60Hz | AC100–240V, 50–60Hz | AC100–240V, 50–60Hz | AC100–240V, 50–60Hz | AC100–240V, 50–60Hz |
| 수명(시간) | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| 작동 온도 | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ |
| 보관 온도 | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ |
| 작동 습도 | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH |
| 보관 습도 | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH |
F2 Pro MIP 시리즈 사양
| 항목 | P1.56 |
|---|---|
| 픽셀 구성 | MIP 1010 |
| 밝기(니트) | ≥600 |
| 그레이스케일(비트) | 13 |
| 주사율(Hz) | 3840 |
| 프레임 레이트(Hz) | 50 / 60 |
| 구동 방식 | 정전류 구동(1/54) |
| 시야각(V/H°) | 160/160 |
| 색온도(K) | 2000-10000 |
| 밝기/색도 균일도 | 98% |
| 명암비 | 5000:1 |
| 모듈 크기(mm) | 300×168.75 |
| 모듈 해상도(W×H) | 192×108 |
| 픽셀 밀도(도트/m²) | 409600 |
| 모듈 무게(kg) | 0.3±0.05 |
| 캐비닛당 모듈 수(W×H) | 2×2 |
| 캐비닛 해상도(W×H) | 384×216 |
| 캐비닛 크기(mm) | 600×337.5×33 |
| 캐비닛 무게(kg) | 3.6±0.3 |
| 캐비닛 평탄도(mm) | ≤0.2 |
| 유지보수 | 전면 유지보수 |
| 캐비닛 재질 | 다이캐스트 알루미늄 |
| 보호 등급 | IP30 |
| 최대 소비 전력(W/m²) | ≤420 |
| 평균 소비 전력(W/m²) | ≤150 |
| 전원 | AC100–240V, 50–60Hz |
| 수명(시간) | ≥100000 |
| 작동 온도 | -10℃ ~ +45℃ |
| 보관 온도 | -20℃ ~ +55℃ |
| 작동 습도 | 10%RH ~ 80%RH |
| 보관 습도 | 10%RH ~ 85%RH |
GKC 제품 자료에 기재된 사양입니다. 최종 구성은 프로젝트 견적서에서 확정됩니다.
납품
배송 및 서비스
주문부터 설치까지
- 표준 납기
- 1,000m² 기준 30일
- 보증
- 1년
- 인증
- CE / CCC
- 포장
- 캐비닛: 박스 포장, 팩당 4개; 모듈: 박스 포장, 팩당 48개
- 설치 방식
- 벽걸이형, 하단 브래킷형 또는 바닥 설치형
맞춤 제작
자체 브랜드 제작
시장에 맞게 맞춤 제작
- 캐비닛, 소프트웨어 UI, 상자 및 설명서에 로고 적용
- 현지 전압 및 플러그, 시장별 인증 지원
- 프로젝트에 맞춘 픽셀 피치, 캐비닛 크기 및 IP 등급
- 고온, 고습 및 염수 분무 환경에 대비한 설계
모든 견적은 고객님의 프로젝트를 바탕으로 작성됩니다.
