F4 실내용 고정형 LED 디스플레이

슬림한 320 × 480mm 실내용 캐비닛으로 자석 고정, 3-in-1 구성, 소프트 또는 하드 연결을 지원합니다. 1.25mm부터 SMD, HOB 또는 COB를 선택할 수 있습니다.

이메일:support@gkc-led.com

전화:+86 177 0588 5572

자사 브랜드로 제품을 제작하세요 자체 브랜드 제품 제작 방식

제품 개요

특징

사양

납품

맞춤 제작

제품 개요+

제품 개요

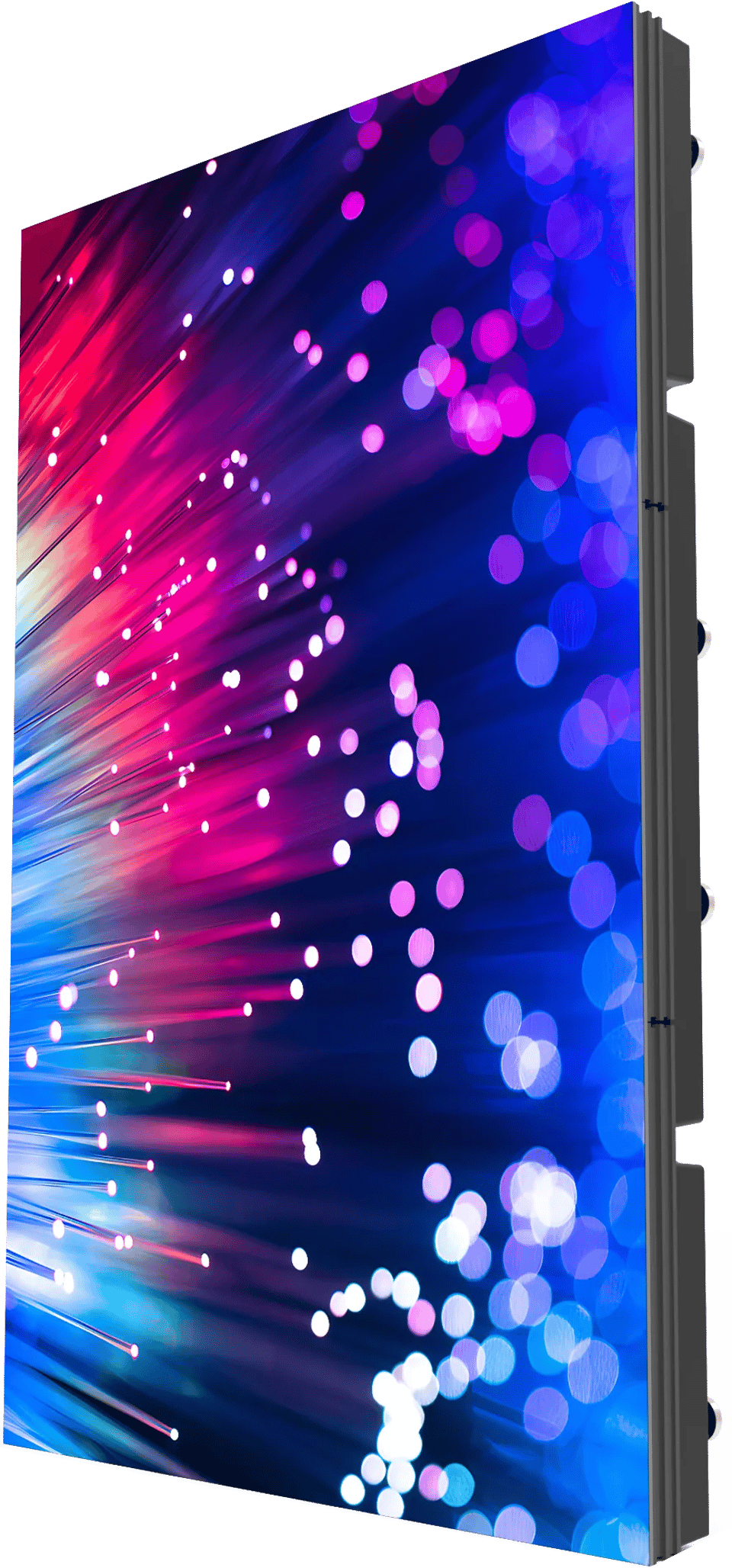

F4 실내용 고정형 LED 디스플레이

F4는 깊이와 설치 속도가 중요한 상업용 설치 환경을 위해 설계된 슬림하고 가벼운 실내용 고정형 캐비닛입니다. 모듈은 자석으로 고정되며, 소프트 연결과 하드 연결을 모두 지원합니다.

슬림하고 가벼운 디자인
마그네틱 고정
3-in-1 설계
소프트·하드 연결 호환

파트너십 문의하기

특징+

하드 연결형 및 소프트 연결형

하드 연결형

HUB 하드 연결 인터페이스를 탑재한 3-in-1 솔루션입니다. 320 × 160 모듈 및 F1-MAX 하드 연결 방식과 호환됩니다.

소프트 연결형

소프트 연결 HUB75 인터페이스를 지원하는 3-in-1 솔루션입니다. 일반적인 320 × 160 소프트 연결 모듈과 호환됩니다.

가볍고 간편한 자석 고정 방식

320 × 160 모듈의 무게는 단 0.45kg
캐비닛 무게는 단 2.3kg이며 자석으로 고정됩니다
범용 모듈 크기, 뛰어난 경제성
국내외 시장에 적합하며 설치, 화면 조립 및 작동이 간편합니다

조립이 간편한 3-in-1 솔루션

3-in-1 제어 보드에 HUB, 전원 공급 장치 및 수신 카드가 통합되어 있습니다
안정성 향상 및 유지보수 간소화

작은 크기, 뛰어난 활용성

320(W) × 480(H) 크기로 기존 캐비닛보다 작고 모듈보다 큽니다
소형 캐비닛으로 더 다양한 화면 크기 요구를 충족합니다

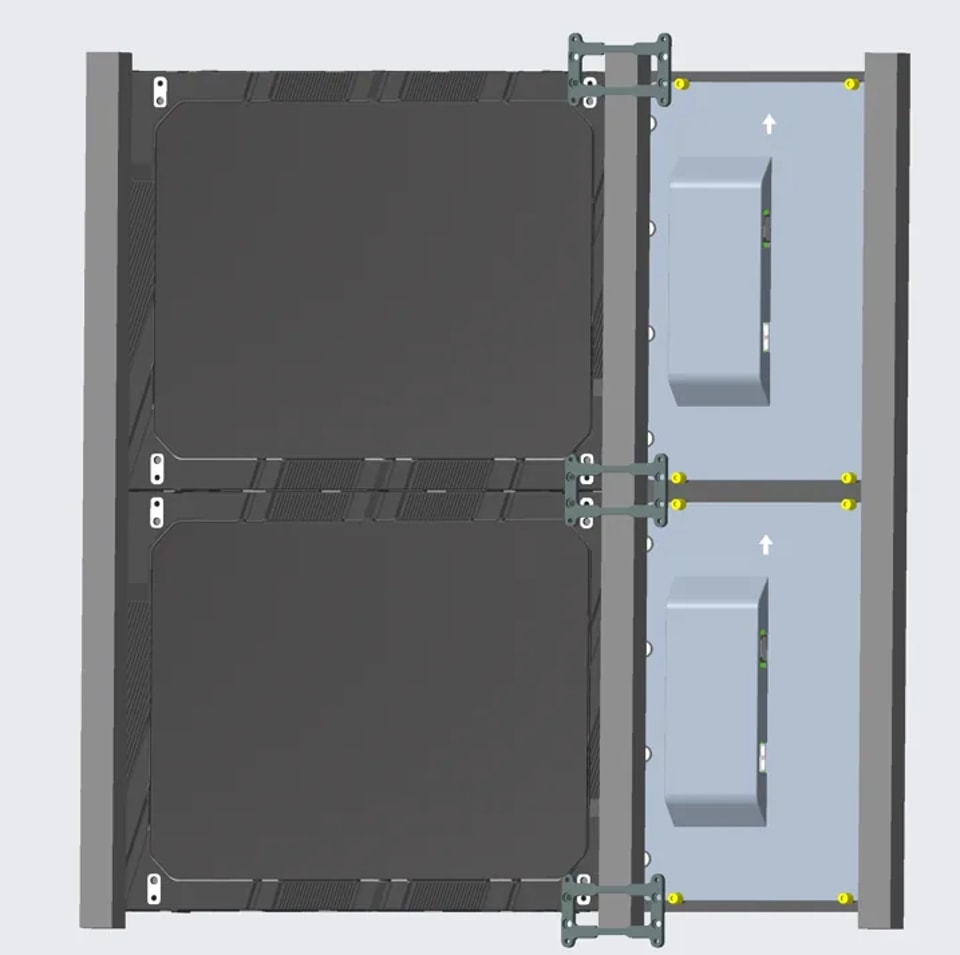

어댑터 부품을 사용하면 F1max 시리즈 화면의 보조 캐비닛으로 활용할 수 있습니다
사진: F1 시리즈(왼쪽), F4 시리즈(오른쪽)

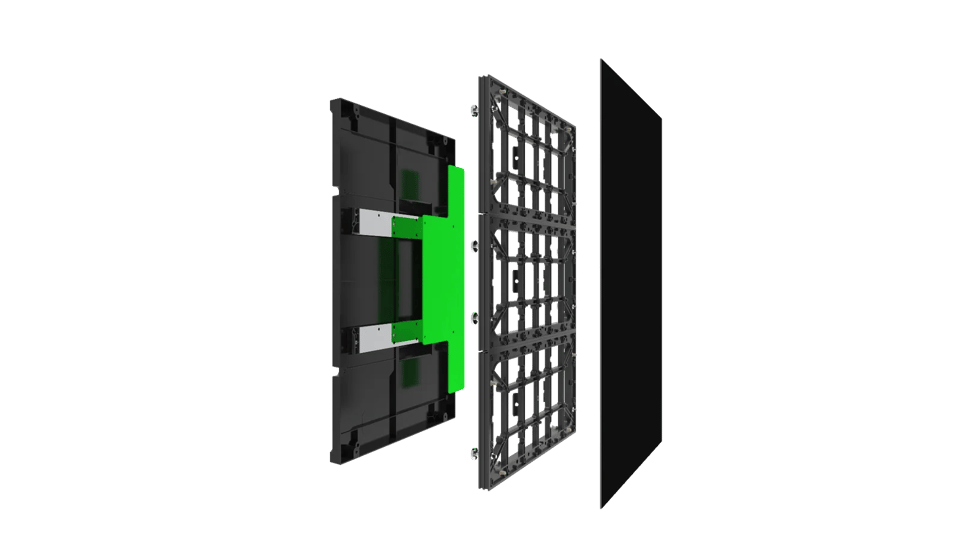

320 × 480 캐비닛 내부 구성

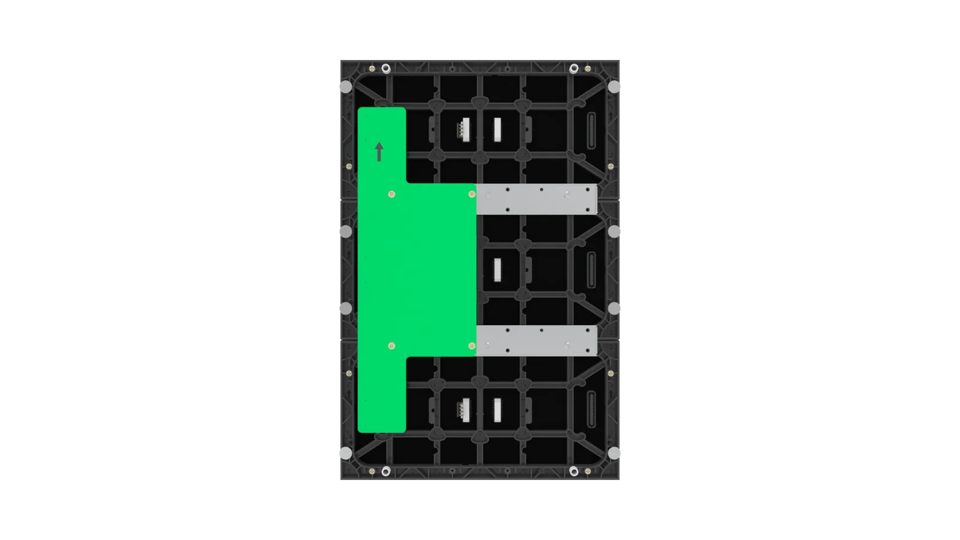

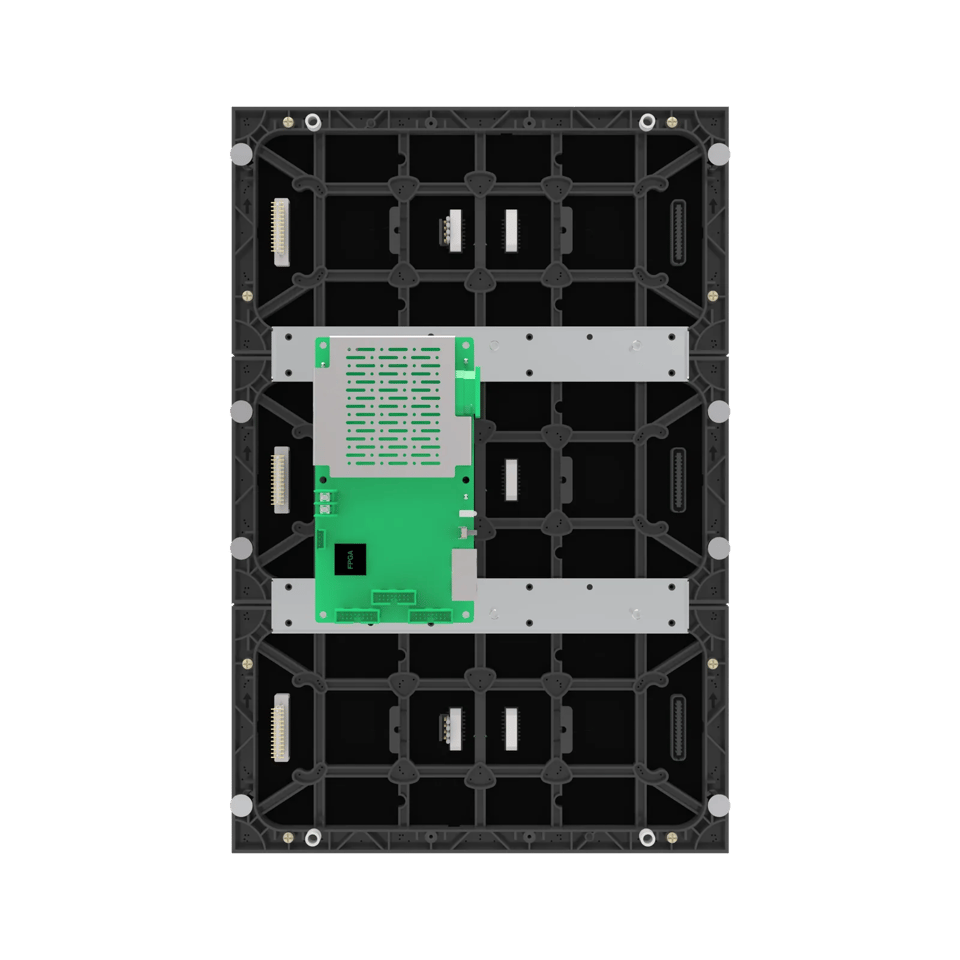

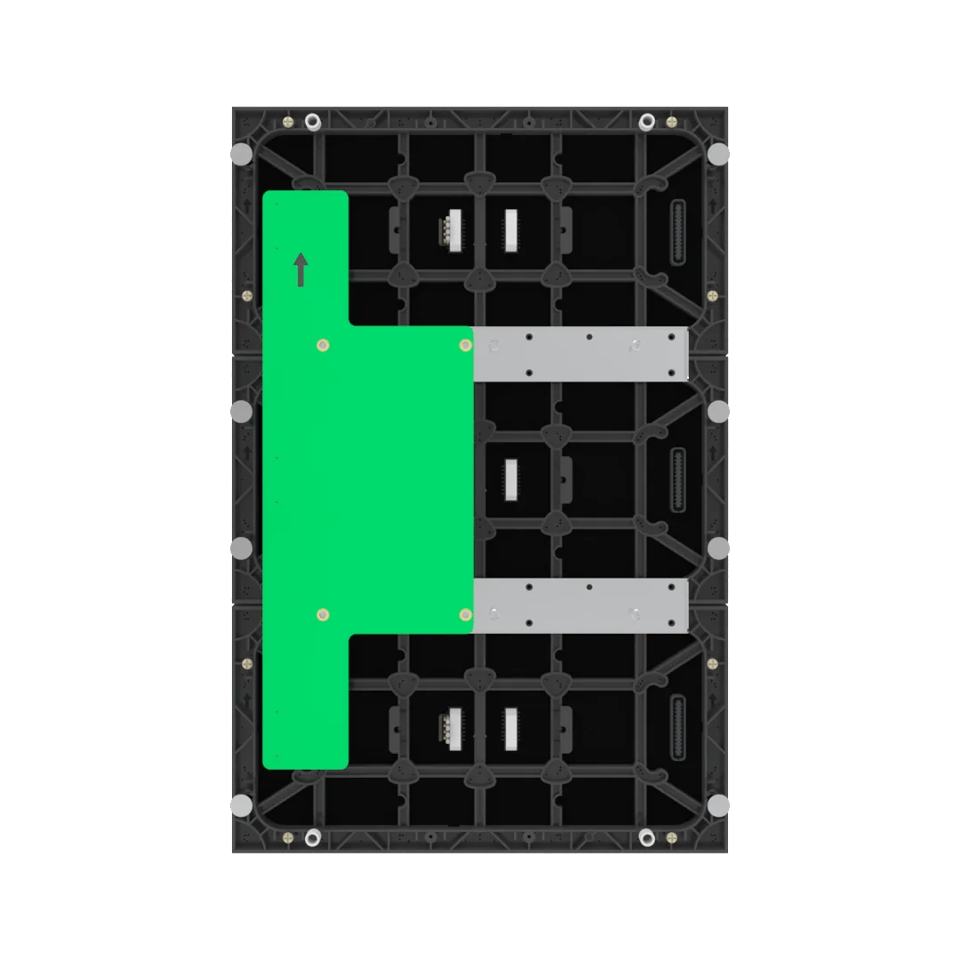

후면 모습(후면 커버 분리): 어댑터 플레이트, 3-in-1 보드, 플라스틱 하단 셸

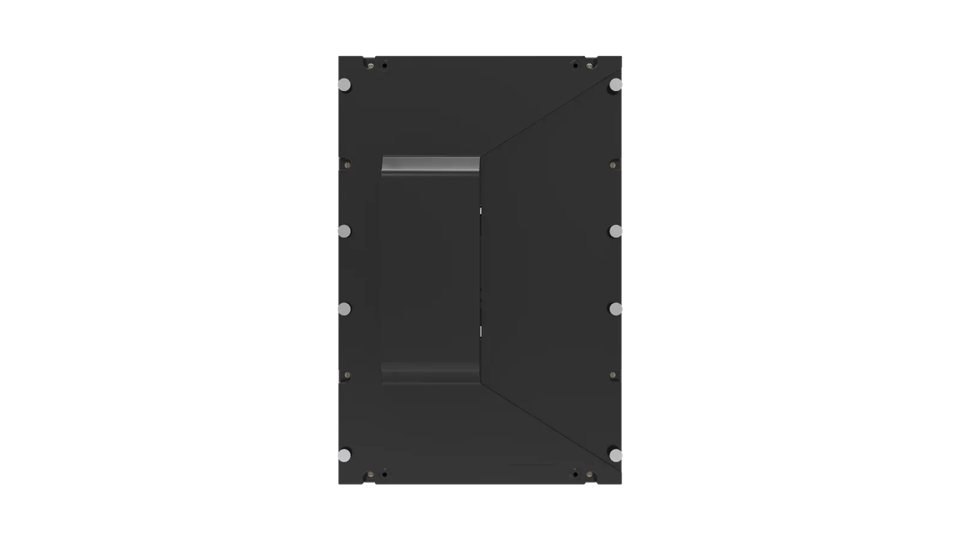

후면 모습: 전원 인터페이스, 연결 인터페이스, 자석, 후면 커버

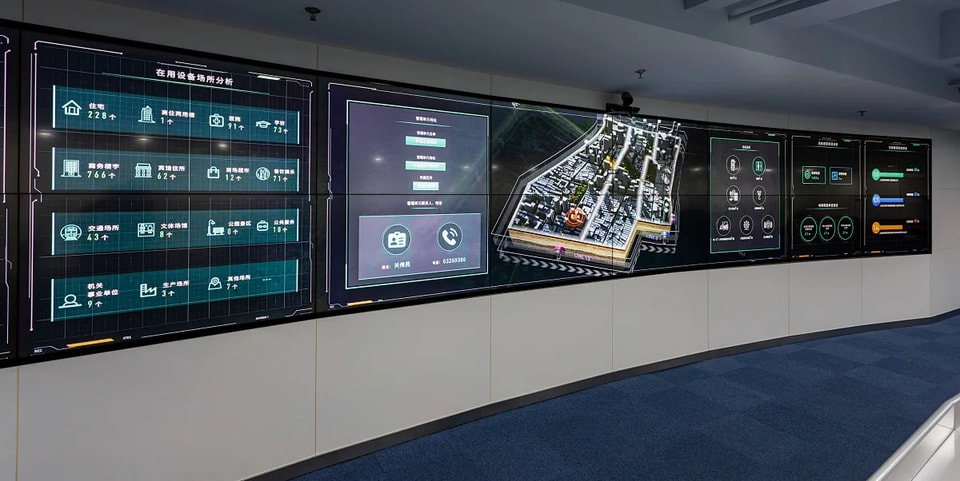

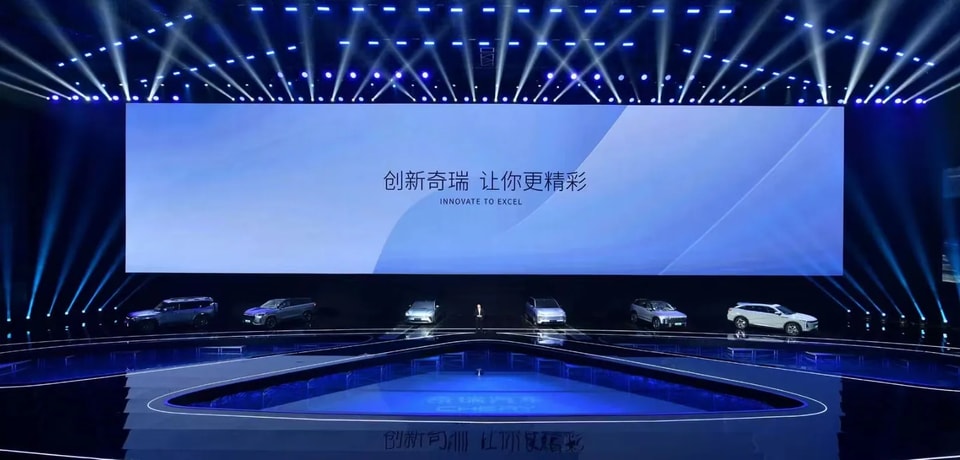

실내용 상업용 디스플레이

F4 시리즈는 다양한 실내용 고정 설치 환경에 적합합니다.

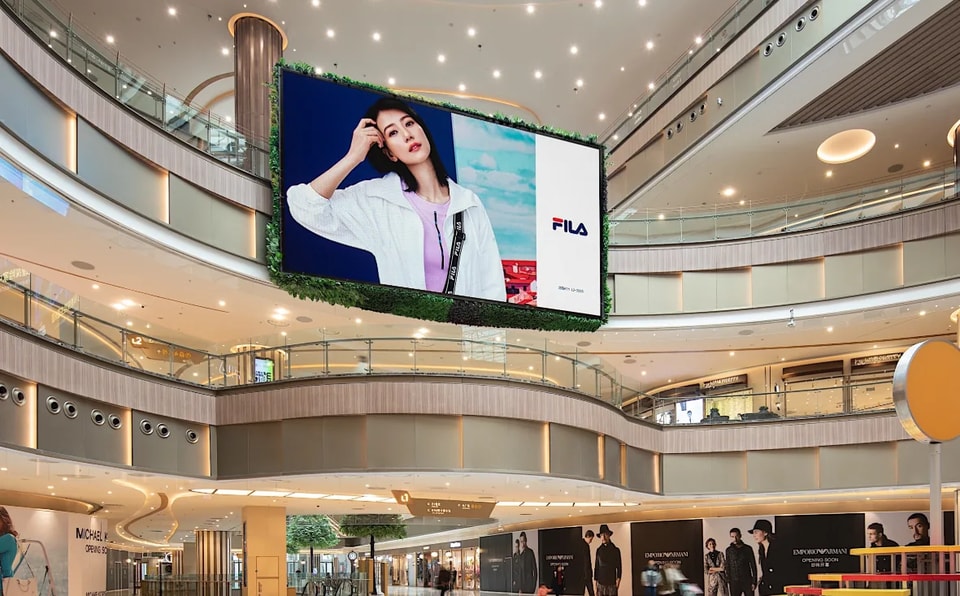

쇼핑몰
슈퍼마켓
스마트 시티
공항 및 기차역 광고 디스플레이

사양+

사양

기술 사양

주요 사양

캐비닛 크기	320 × 480 × 54mm
픽셀 피치 — SMD / HOB	1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 mm
픽셀 피치 — COB	1.25 / 1.538 / 1.86 mm

디스플레이 성능

밝기	≥500니트
명암비	5000:1
그레이스케일	14비트
주사율	3840Hz
프레임 레이트	50~60 Hz
시야각	160° / 160°

캐비닛 및 모듈

캐비닛 크기	320 × 480 × 54mm
캐비닛 중량	2.3±0.3kg
모듈 크기	320 × 160 mm
모듈 중량	0.45±0.05kg

F4 시리즈 사양

항목	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
픽셀 구성	SMD 1010	SMD 1212	SMD 1515	SMD 1515	SMD 2121	SMD 2121	SMD 2121
밝기(니트)	≥500	≥500	≥500	≥500	≥500	≥500	≥500
그레이스케일(비트)	14	14	14	14	14	14	14
주사율(Hz)	3840	3840	3840	3840	3840	3840	3840
프레임 레이트(Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
구동 방식	정전류 구동(1/64)	정전류 구동(1/52)	정전류 구동(1/43)	정전류 구동(1/40)	정전류 구동(1/32)	정전류 구동(1/26)	정전류 구동(1/20)
시야각(V/H°)	160/160	160/160	160/160	160/160	160/160	160/160	160/160
색온도(K)	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500
밝기/색도 균일도	98%	98%	98%	98%	98%	98%	98%
명암비	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
모듈 무게(kg)	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05
모듈 크기(mm)	320×160	320×160	320×160	320×160	320×160	320×160	320×160
모듈 해상도(W×H)	256×128	208×104	172×86	160×80	128×64	104×52	80×40
픽셀 밀도(도트/m²)	640000	422500	288906	250000	160000	105625	62500
캐비닛당 모듈 수(W×H)	1×3	1×3	1×3	1×3	1×3	1×3	1×3
캐비닛 해상도(W×H)	256×384	208×312	172×258	160×240	128×192	104×156	80×120
캐비닛 크기(mm)	320×480×54	320×480×54	320×480×54	320×480×54	320×480×54	320×480×54	320×480×54
캐비닛 무게(kg)	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3	2.3±0.3
캐비닛 평탄도(mm)	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
유지보수	전면 유지보수	전면 유지보수	전면 유지보수	전면 유지보수	전면 유지보수	전면 유지보수	전면 유지보수
캐비닛 재질	플라스틱	플라스틱	플라스틱	플라스틱	플라스틱	플라스틱	플라스틱
보호 등급	IP30	IP30	IP30	IP30	IP30	IP30	IP30
최대 소비 전력(W/m²)	≤400	≤400	≤400	≤400	≤400	≤400	≤400
평균 소비 전력(W/m²)	≤140	≤140	≤140	≤140	≤140	≤140	≤140
전원	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz
수명(시간)	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000
작동 온도	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃
보관 온도	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃
작동 습도	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH
보관 습도	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH
