F4 Pro 실내용 고정형 LED 디스플레이

320 × 480mm 플라스틱 캐비닛에 640 × 480mm 알루미늄 프레임을 옵션으로 제공해 직각 연결이 가능하며, 자석 고정 방식과 전면 유지보수를 지원합니다.

이메일:support@gkc-led.com

전화:+86 177 0588 5572

자사 브랜드로 제품을 제작하세요 자체 브랜드 제품 제작 방식

제품 개요

특징

사양

맞춤 제작

제품 개요+

제품 개요

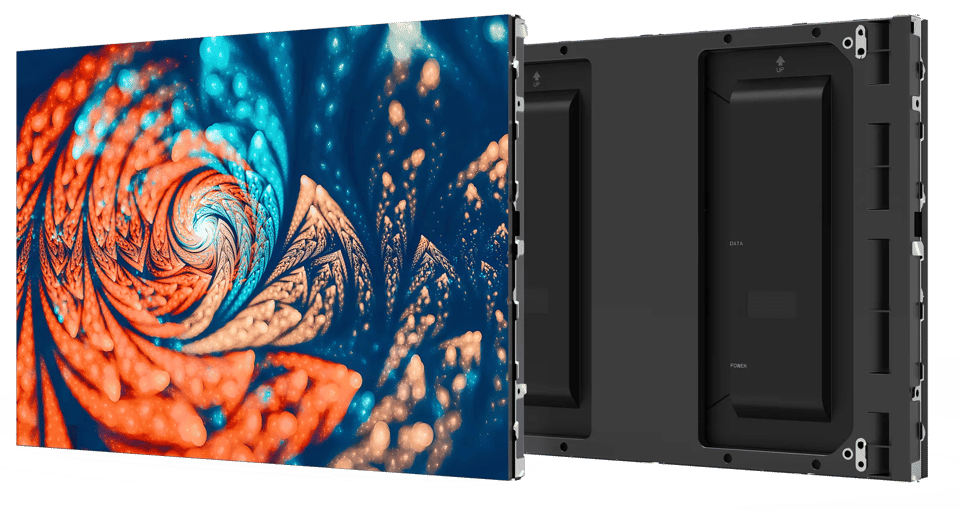

F4 Pro 실내용 고정형 LED 디스플레이

F4 Pro는 경량 플라스틱 캐비닛과 선택 사양인 고정형 알루미늄 프레임을 결합해, 하나의 시스템으로 평면 벽면이나 직각 코너를 구성할 수 있습니다. 3-in-1 보드와 전면 전체 유지보수 설계로 설치와 관리가 간편합니다.

하드 연결 및 플렉시블 연결 호환
직각 연결용 프레임 옵션
마그네틱 고정
3-in-1 메인 보드
전면 전체 유지보수
다이캐스트 프레임용 마그네틱 조립 옵션

파트너십 문의하기

특징+

경량 설계 및 마그네틱 고정

320 × 240mm 모듈, 무게 단 0.6kg
캐비닛 무게는 단 1.9kg이며 마그네틱 방식으로 고정됩니다
범용 모듈 크기로 뛰어난 가성비
국내외 시장에 적합하며 설치가 간편합니다

간결하고 안정적인 3-in-1 솔루션

3-in-1 HUB 보드에 HUB, 전원 공급 장치 및 수신 카드 통합
복잡한 신호 케이블이나 전원 케이블 연결이 필요 없습니다
안정성을 높이고 유지보수를 간소화합니다

유지보수가 간편한 케이블리스 플러그인 연결

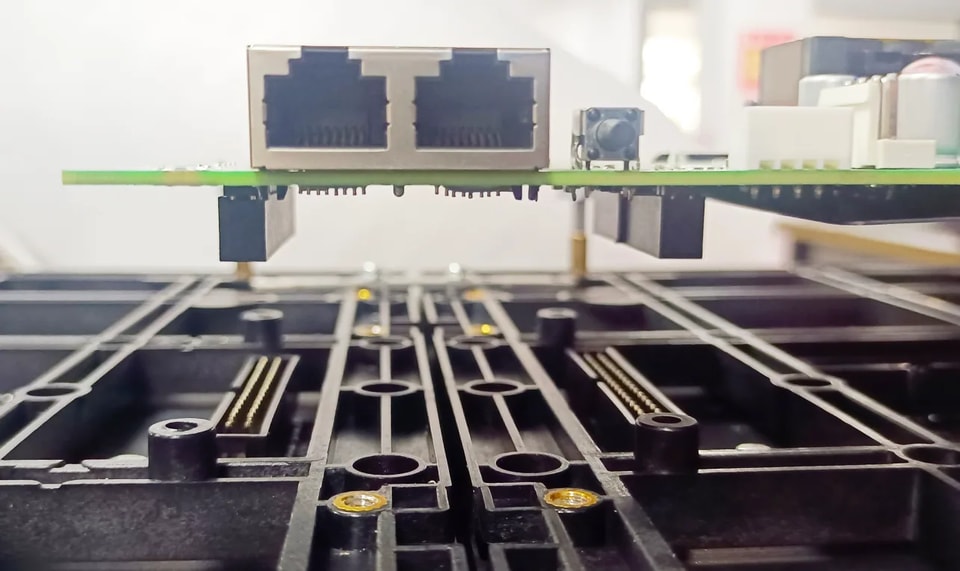

하드 연결

HUB 하드 연결 인터페이스로, 320 × 240mm 모듈과 호환되며 F1-MAX 하드 연결 솔루션에 맞춰 설계되었습니다.

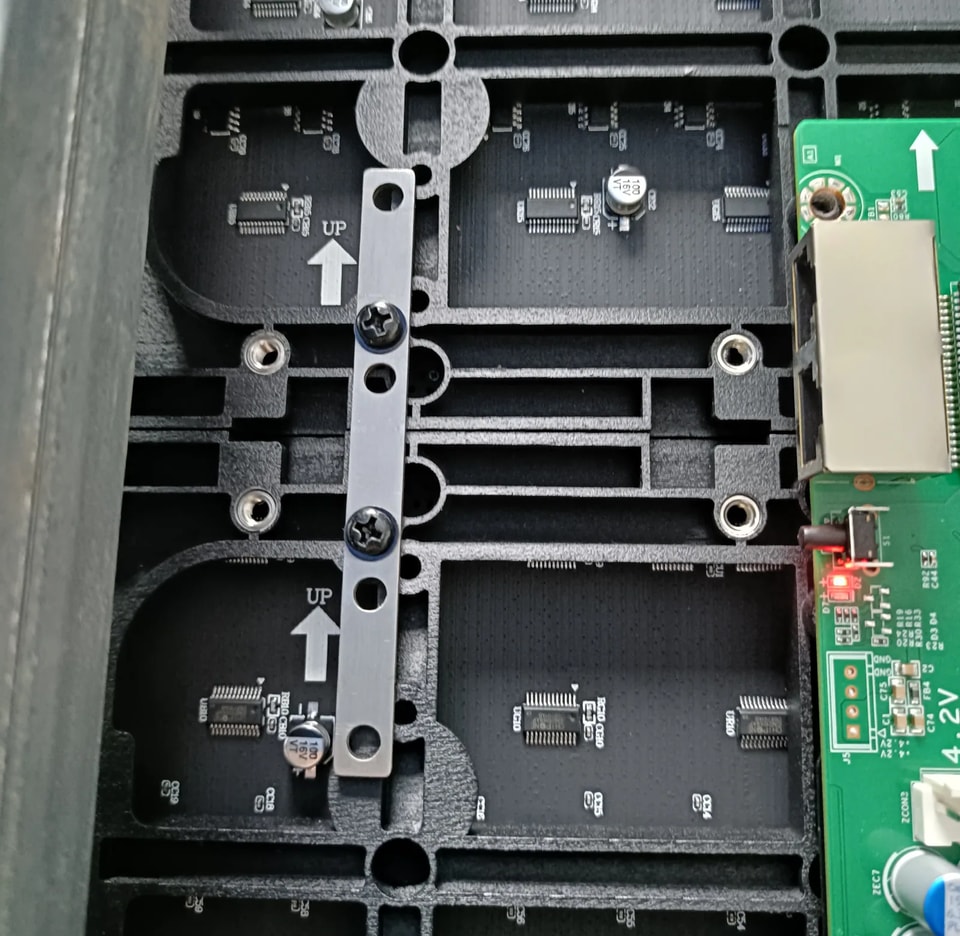

다중 포트 테스트 및 유지보수

모듈은 하드 연결과 플렉시블 연결을 모두 지원하며, HUB320 인터페이스로 테스트와 유지보수가 간편합니다. 폭넓은 적용 범위와 뛰어난 가성비를 제공합니다.

높은 평탄도와 간편한 설치

빈틈없는 연결

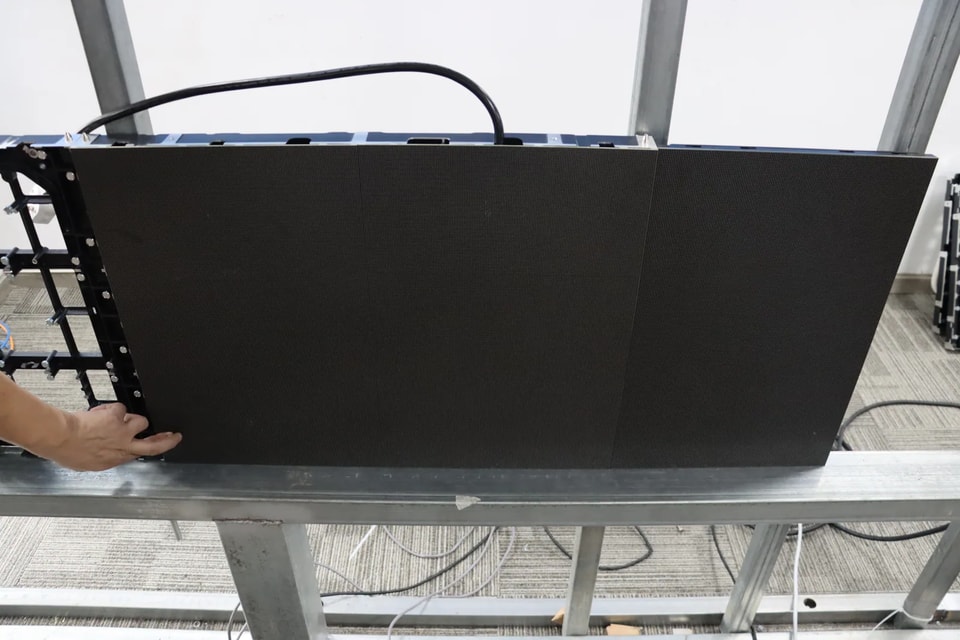

상하 모듈 2개만으로 빈틈없이 연결할 수 있으며, 모듈 커넥터가 평탄도를 높여줍니다. 마그네틱 장착 방식으로 조립과 분리, 유지보수가 더욱 간편합니다.

마그네틱 설치 두께(옵션)

29.8mm(표준) 또는 41.2mm(F1max 호환)

다이캐스트 프레임 마그네틱 조립(옵션)

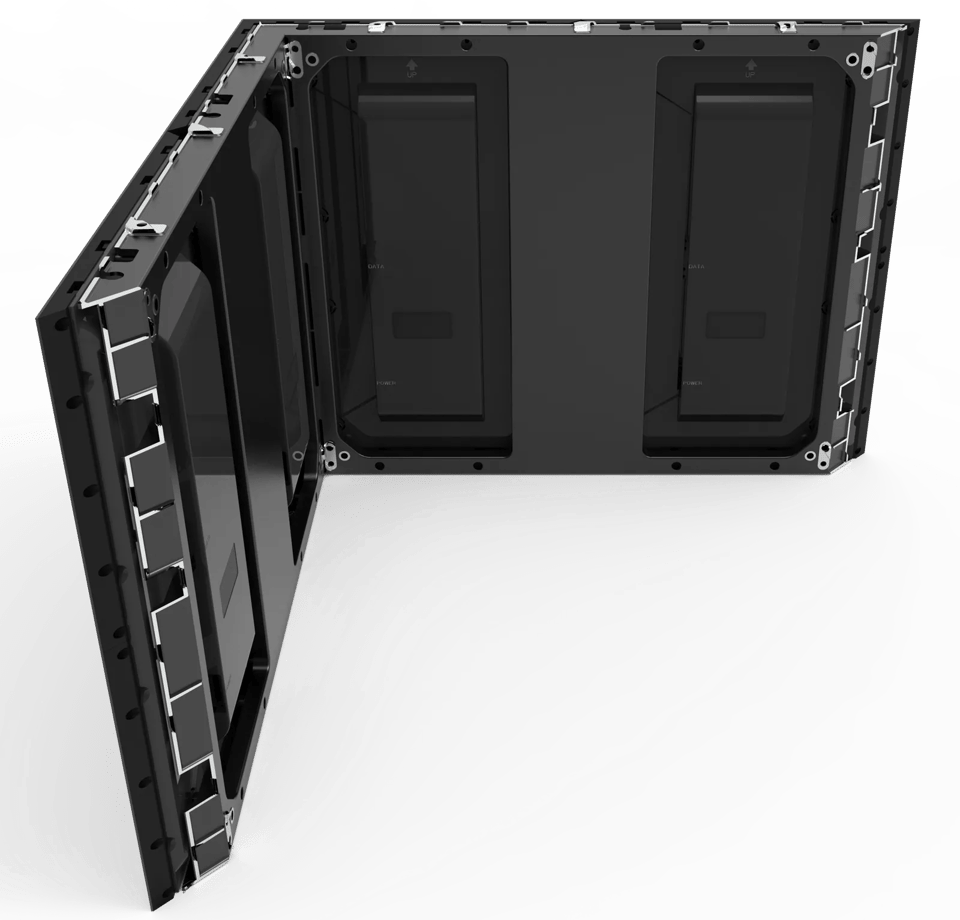

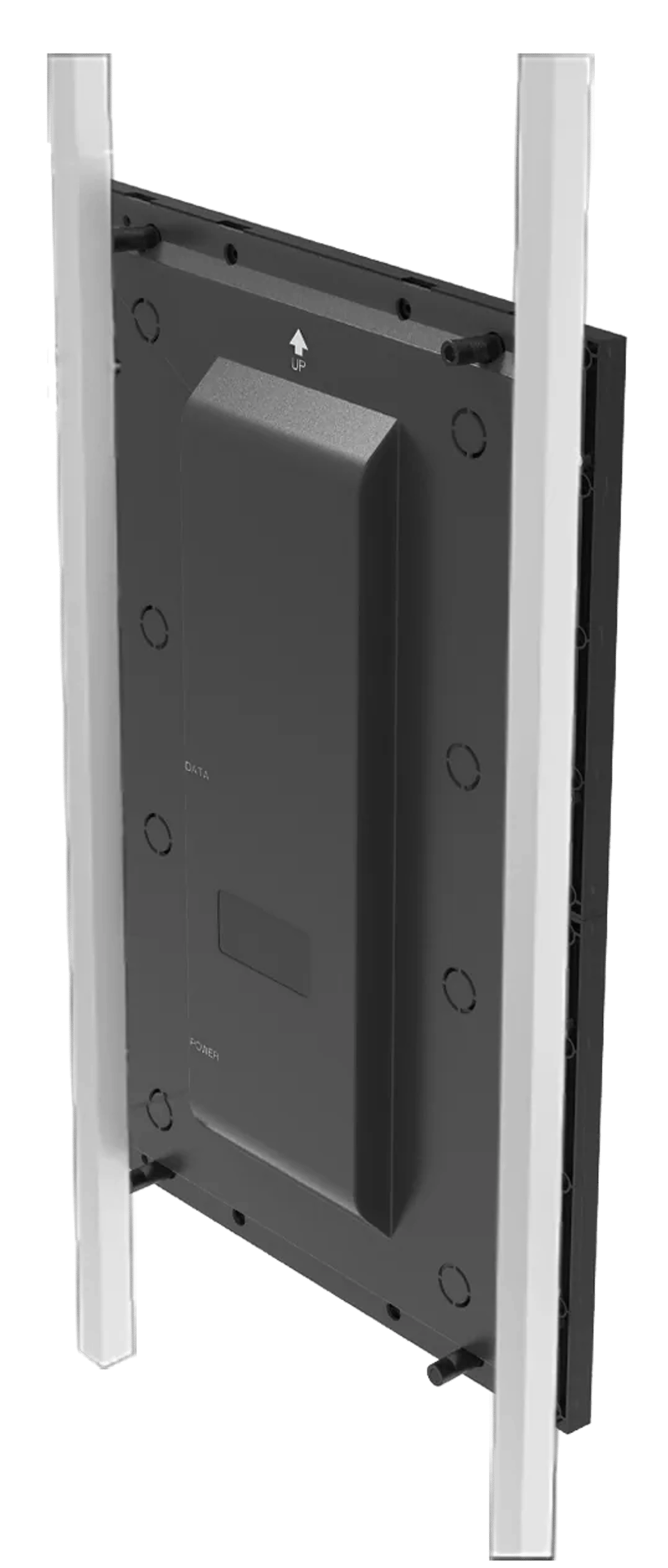

직각형 다이캐스트 프레임

320 × 480mm 캐비닛 2개를 마그네틱 방식으로 고정합니다. 평면 스크린에 적합합니다.

대각형 다이캐스트 프레임

양쪽 면을 45°로 절단했습니다. 큐브형 스크린과 직각 스크린에 적합합니다.

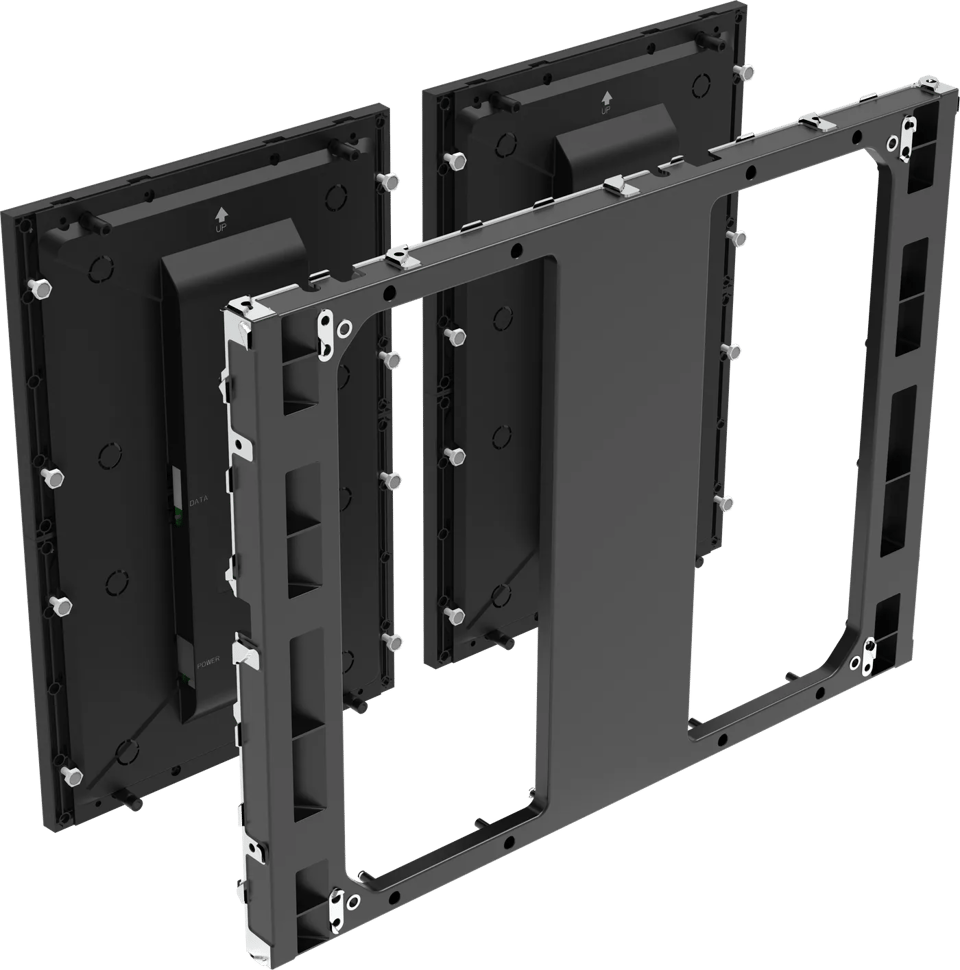

대형 스크린에 적합한 다이캐스트 프레임

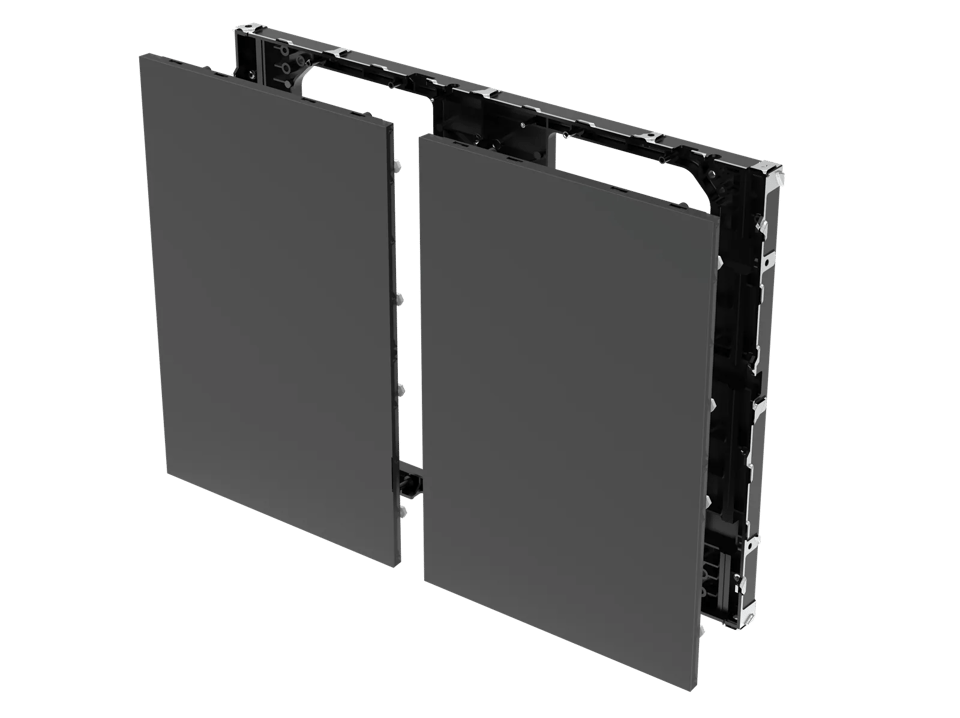

640 × 480mm 다이캐스트 프레임
320 × 480mm 플라스틱 캐비닛 2개를 마그네틱 방식으로 고정
내구성, 안정성 및 안전성을 향상합니다
캐비닛 대형 조립 구조로 이음새를 줄여 평탄도 향상
대형 화면에 적합하며 설치, 조립 및 작동이 간편합니다

범용 규격으로 뛰어난 호환성

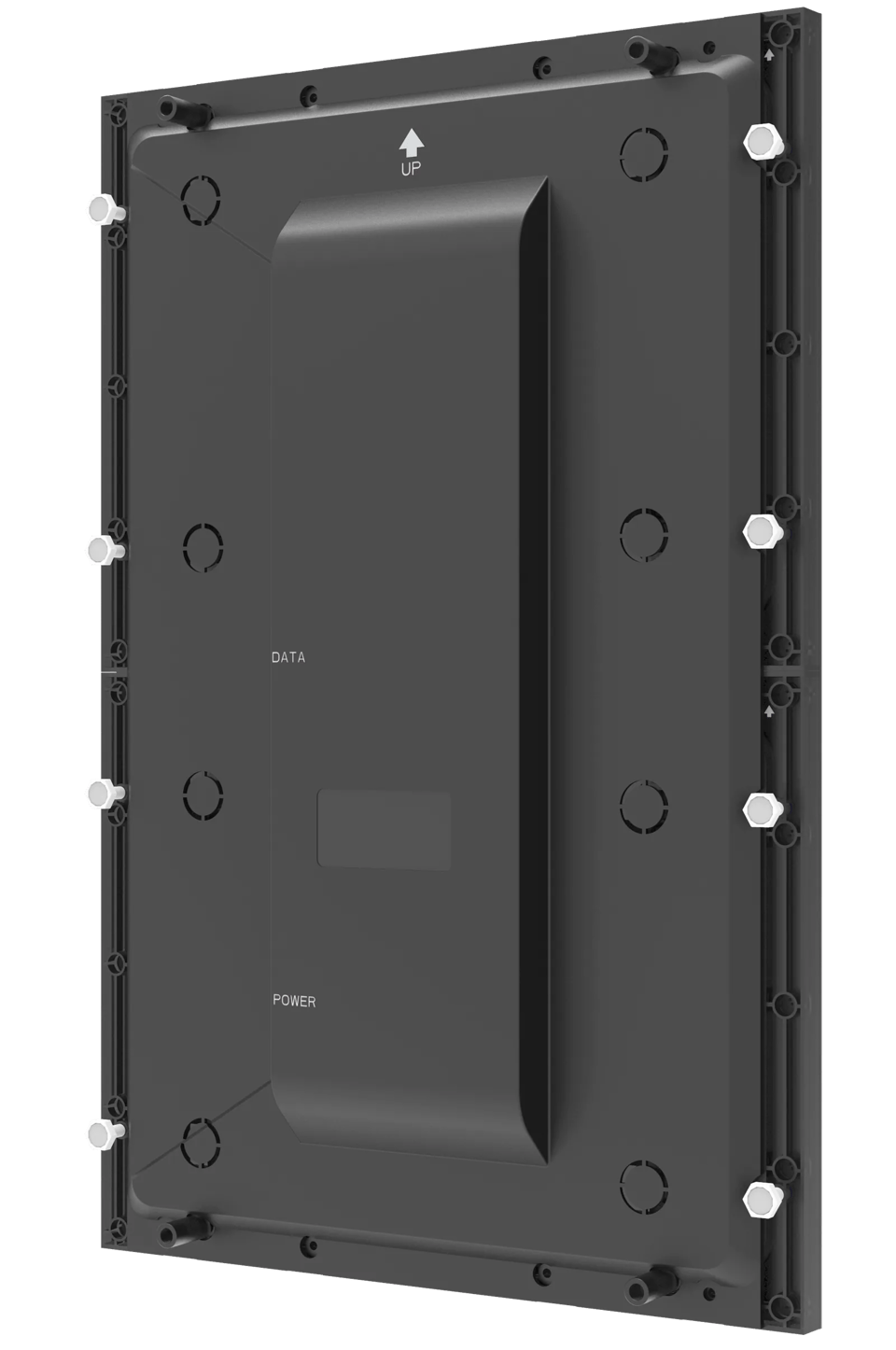

320(W) × 480(H) 캐비닛은 F1 MAX(640 × 480)와 맞물려 조립할 수 있습니다
다양한 화면 크기 요구 사항에 대응합니다
이미지: F1max 시리즈(왼쪽) 및 F4pro 시리즈(오른쪽)

내부 구성

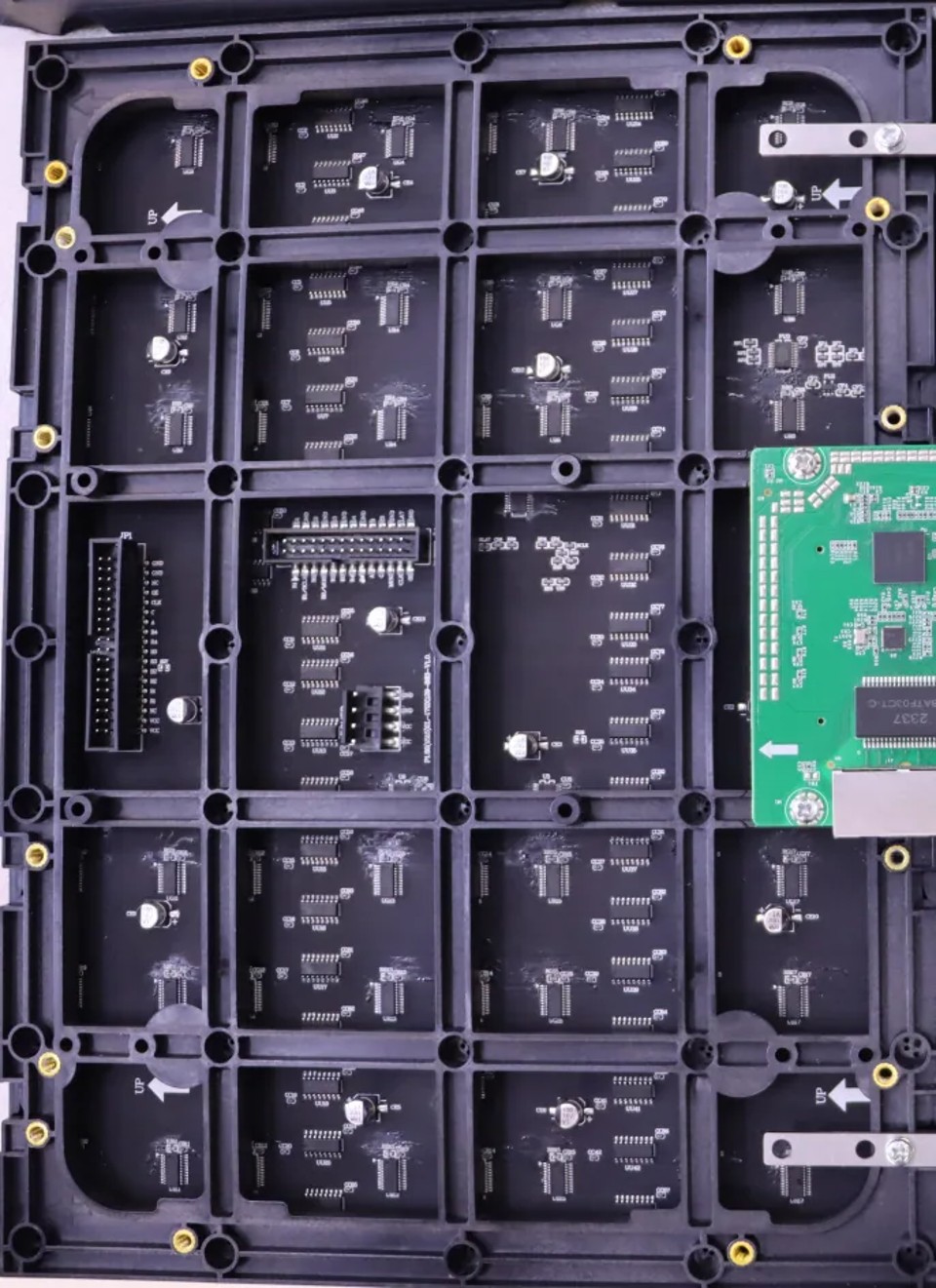

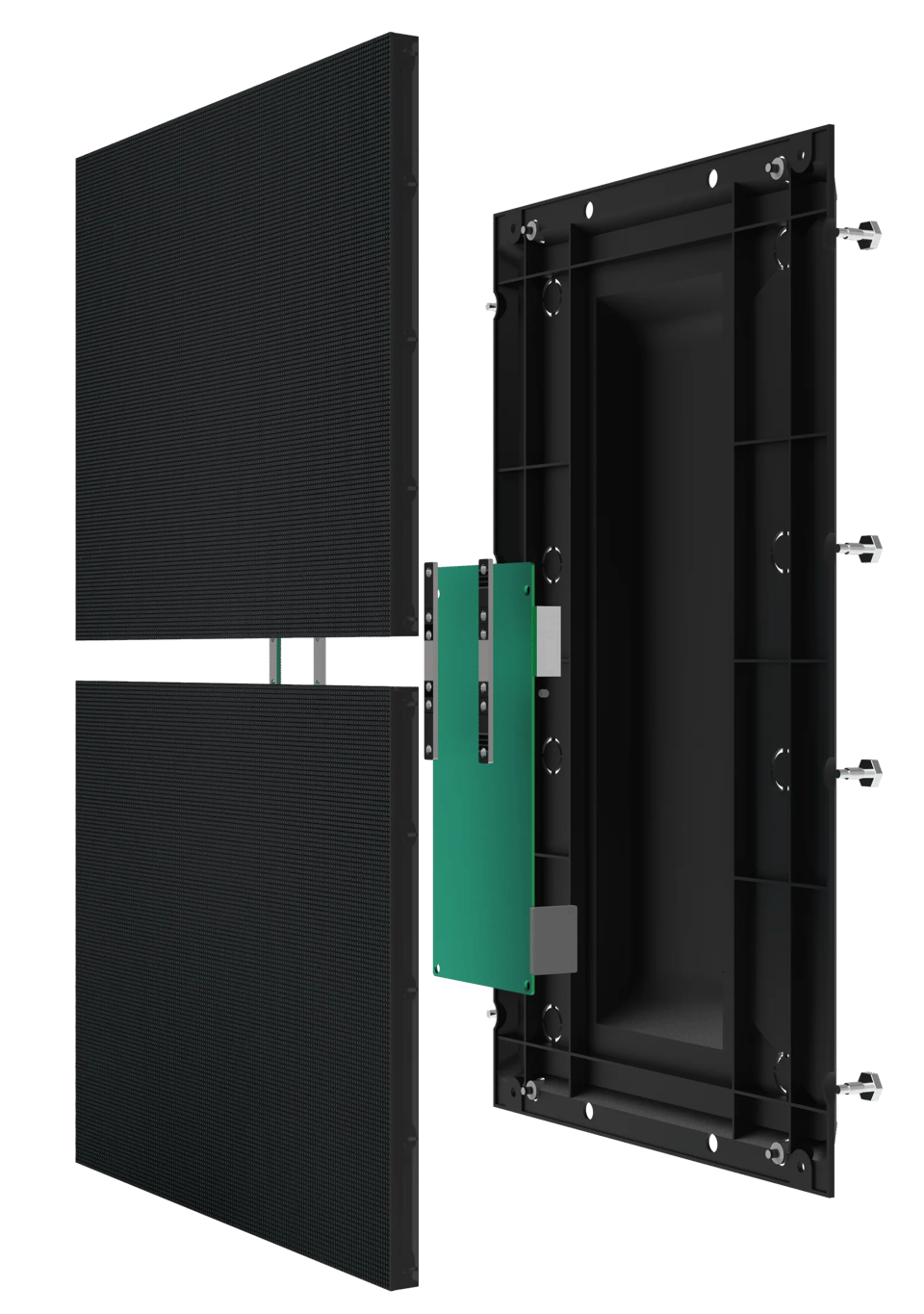

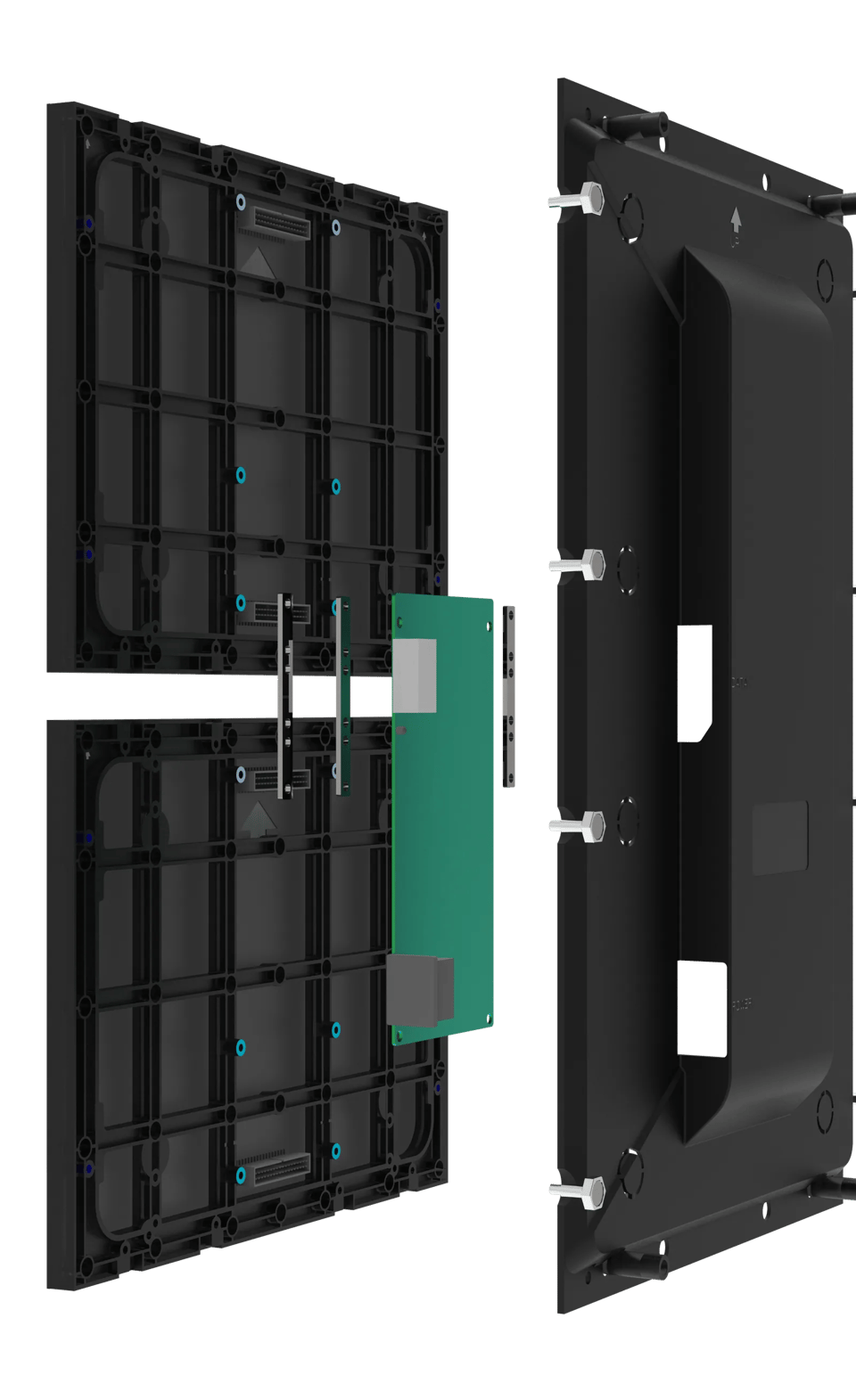

F4pro 간소화형 캐비닛 조립 구조(후면): 플라스틱 후면 커버, 3-in-1 HUB, 320 × 240 모듈, 신호 인터페이스, 전원 인터페이스

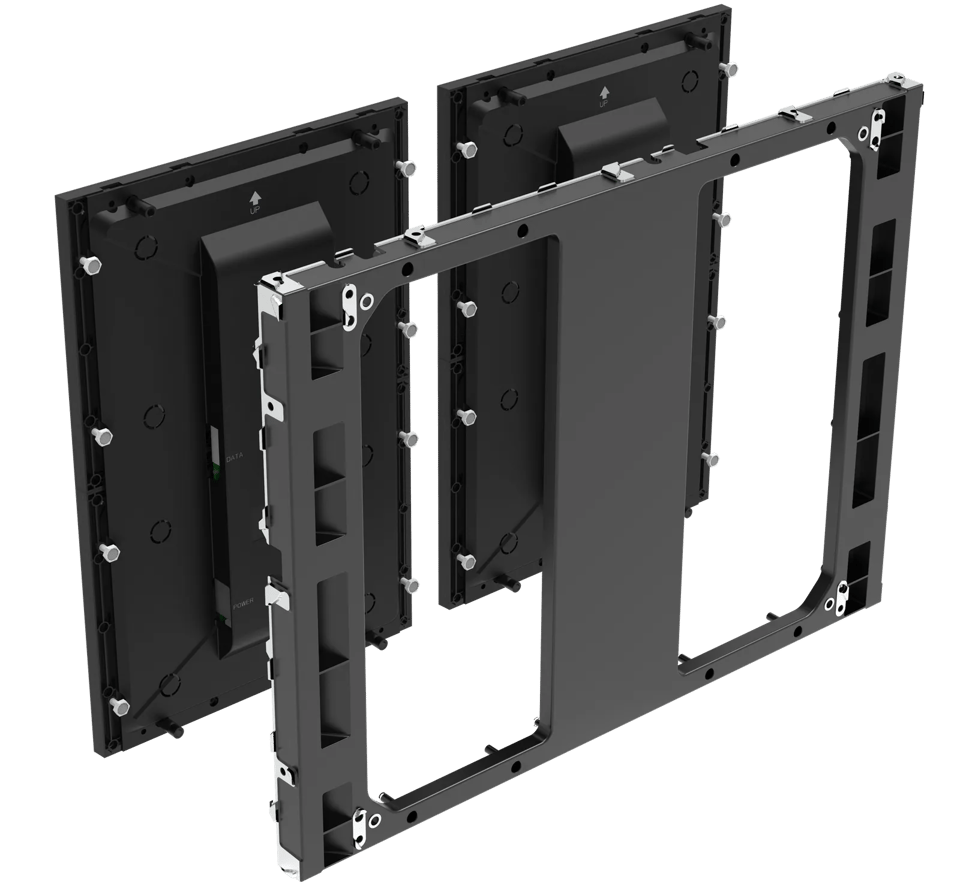

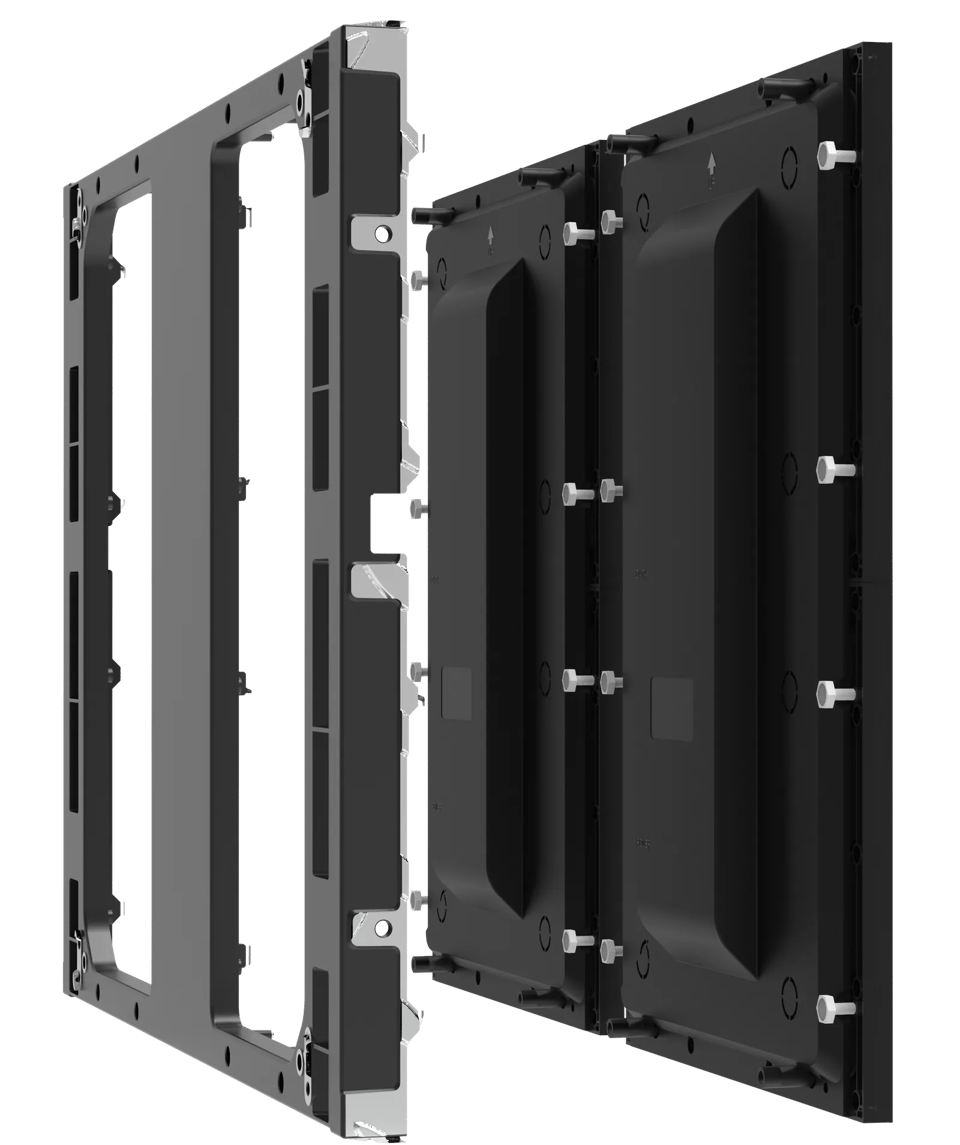

640 × 480 다이캐스트 프레임 조립 구조(후면): 다이캐스트 프레임, 마그네틱 컬럼, 플라스틱 후면 커버

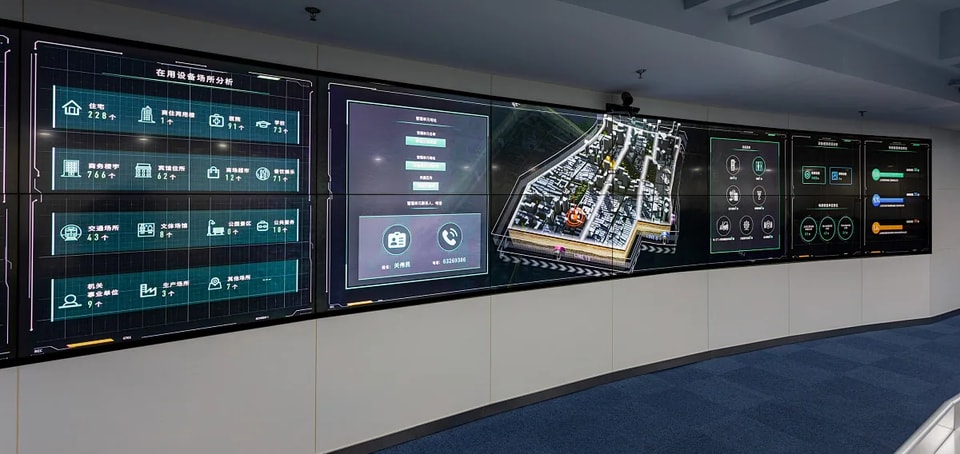

실내용 소형 픽셀 피치 전문 디스플레이

F4pro 시리즈는 다양한 실내 고정 설치 환경에 적합합니다.

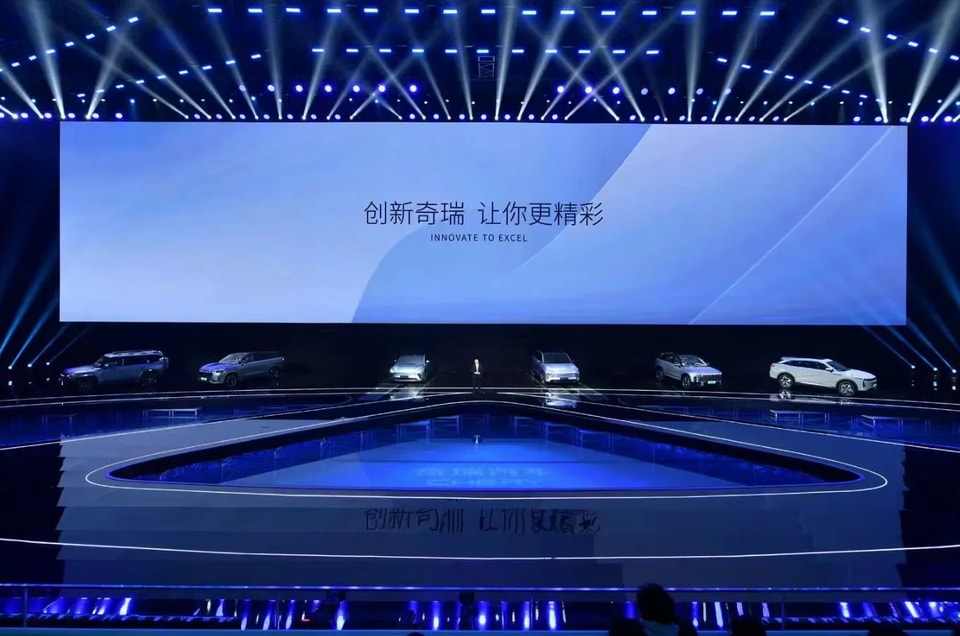

공연 무대 및 스튜디오
무안경 3D
대형 컨퍼런스홀 및 영화관
쇼핑몰 및 슈퍼마켓
관제 센터 및 스마트 시티
공항 및 기차역 광고 화면

사양+

사양

기술 사양

주요 사양

플라스틱 캐비닛 크기	320 × 480 mm
고정형 알루미늄 프레임 크기	640 × 480 mm
모듈 크기	320 × 240 mm
픽셀 피치 — SMD / HOB	1.538 / 1.86 / 2 / 2.5 mm

디스플레이 성능

밝기	≥500니트
명암비	5000:1
그레이스케일	14비트
주사율	3840Hz
프레임 레이트	50~60 Hz
시야각	160° / 160°

캐비닛 및 모듈

캐비닛 크기	320 × 480 × 46.1 mm
표준 설치 두께	29.8 mm
F1max 호환 마그네틱 컬럼 적용 시 설치 두께	41.2 mm
다이캐스트 프레임 크기(옵션)	640 × 480 × 48.6 mm
캐비닛 중량	1.9±0.3 kg
모듈 크기	320 × 240 mm
모듈 중량	0.6±0.05 kg

F4pro 시리즈 사양

항목	P1.538	P1.86	P2	P2.5
픽셀 구성	SMD 1212	SMD 1515	SMD 1515	SMD 2121
밝기(니트)	≥500	≥500	≥500	≥500
그레이스케일(비트)	14	14	14	14
주사율(Hz)	3840	3840	3840	3840
프레임 레이트(Hz)	50 / 60	50 / 60	50 / 60	50 / 60
구동 방식	정전류 구동(1/104)	정전류 구동(1/86)	정전류 구동(1/80)	정전류 구동(1/64)
시야각(V/H°)	160/160	160/160	160/160	160/160
색온도(K)	2000-9500	2000-9500	2000-9500	2000-9500
밝기/색도 균일도	98%	98%	98%	98%
명암비	5000:1	5000:1	5000:1	5000:1
모듈 무게(kg)	0.6±0.05	0.6±0.05	0.6±0.05	0.6±0.05
모듈 크기(mm)	320×240	320×240	320×240	320×240
모듈 해상도(W×H)	208×156	172×129	160×120	128×96
픽셀 밀도(도트/m²)	422500	288906	250000	160000
캐비닛당 모듈 수(W×H)	1×2	1×2	1×2	1×2
캐비닛 해상도(W×H)	208×312	172×258	160×240	128×192
캐비닛 크기(mm)	320×480×46.1	320×480×46.1	320×480×46.1	320×480×46.1
캐비닛 무게(kg)	1.9±0.3	1.9±0.3	1.9±0.3	1.9±0.3
프레임당 모듈 수(W×H)	2×2	2×2	2×2	2×2
캐비닛 크기(mm)	640×480×48.6	640×480×48.6	640×480×48.6	640×480×48.6
캐비닛 평탄도(mm)	≤0.2	≤0.2	≤0.2	≤0.2
유지보수	전면 유지보수	전면 유지보수	전면 유지보수	전면 유지보수
캐비닛 재질	플라스틱	플라스틱	플라스틱	플라스틱
보호 등급	IP30	IP30	IP30	IP30
최대 소비 전력(W/m²)	≤400	≤400	≤400	≤400
평균 소비 전력(W/m²)	≤140	≤140	≤140	≤140
전원	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz
수명(시간)	≥100000	≥100000	≥100000	≥100000
작동 온도	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃
보관 온도	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃
작동 습도	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH
보관 습도	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH
