F1 Max 실내용 고정형 LED 디스플레이

640 × 480mm 및 320 × 160mm 크기의 파인 피치 실내용 캐비닛입니다. 바닥 없는 하드 링크 모듈 설계, SMD·HOB·COB 옵션, CCC·CE 인증을 제공합니다.

이메일:support@gkc-led.com

전화:+86 177 0588 5572

자사 브랜드로 제품을 제작하세요 자체 브랜드 제품 제작 방식

제품 개요

특징

사양

납품

맞춤 제작

제품 개요+

제품 개요

F1 Max 실내용 고정형 LED 디스플레이

F1 Max는 바닥판이 없는 하드 커넥션 모듈 설계와 서로 연결 가능한 두 가지 캐비닛 크기를 적용해 대형 화면부터 섬세한 형태까지 하나의 플랫폼으로 구현합니다. COB 버전은 동일한 캐비닛으로 초미세 픽셀 피치까지 지원합니다.

CCC 및 CE 인증
두 가지 크기 캐비닛 연결
30° 내각 지원
모듈형 무저판 하드 연결 설계

파트너십 문의하기

특징+

하드 커넥션 및 소프트 커넥션 타입

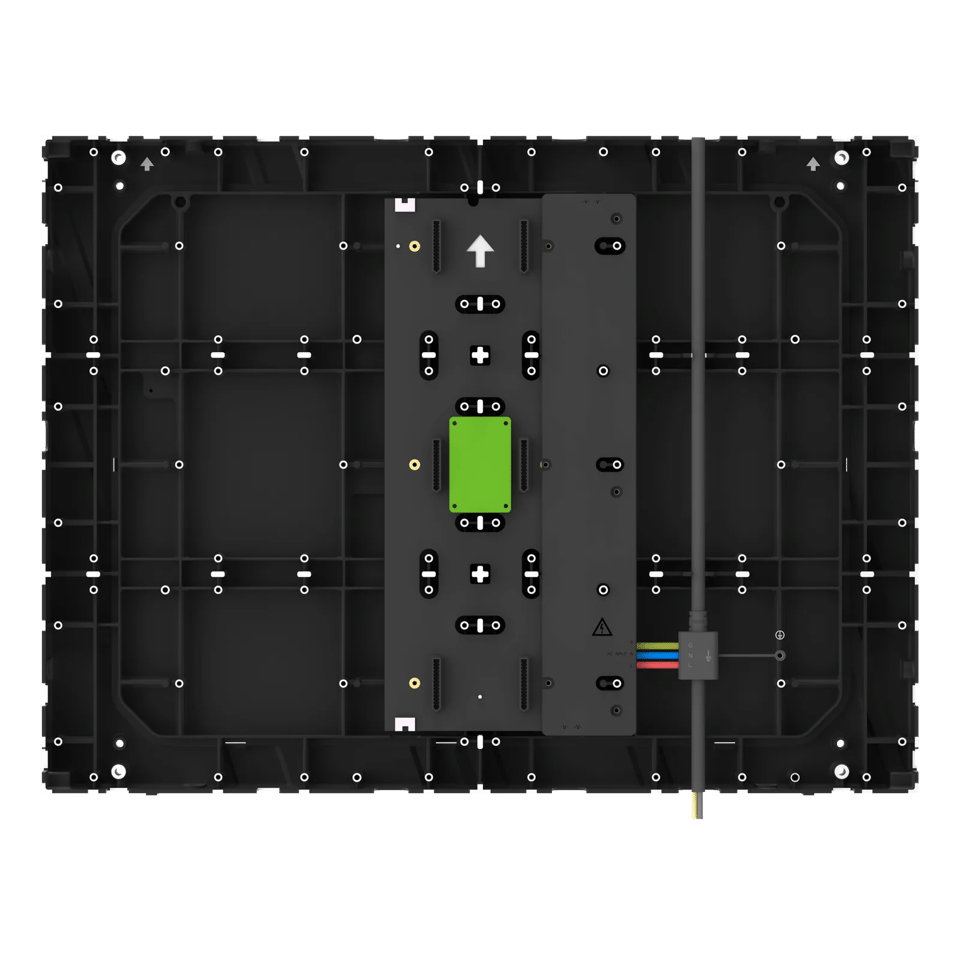

하드 커넥션 타입(아래 제품)

HUB와 전원 공급 장치를 통합하고 HUB 하드 커넥션 인터페이스를 적용했습니다. 바닥 셸이 없는 320 × 160 모듈을 사용합니다.

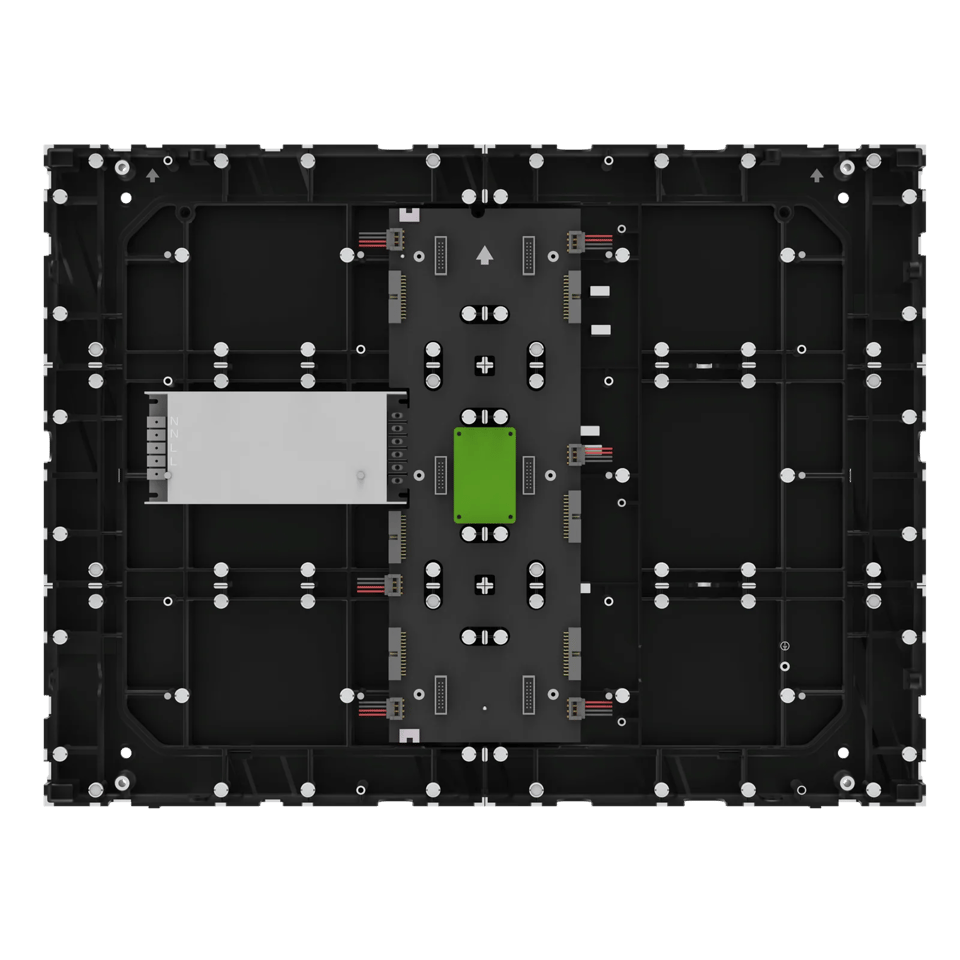

소프트 커넥션 타입

HUB는 HUB75 및 HUB320 인터페이스를 지원합니다. 바닥 셸이 있는 일반 320 × 160 소프트 커넥션 모듈과 호환됩니다.

경량·슬림 캐비닛 설계

바닥판이 없는 320 × 160 모듈 설계
두께 2.5 mm, 무게 0.3 kg에 불과
전체 두께 30% 감소: 본체 두께 42±0.6 mm
무게 10% 감소: 캐비닛 1개당 무게 5.6 kg

높은 통합도와 간편한 유지보수

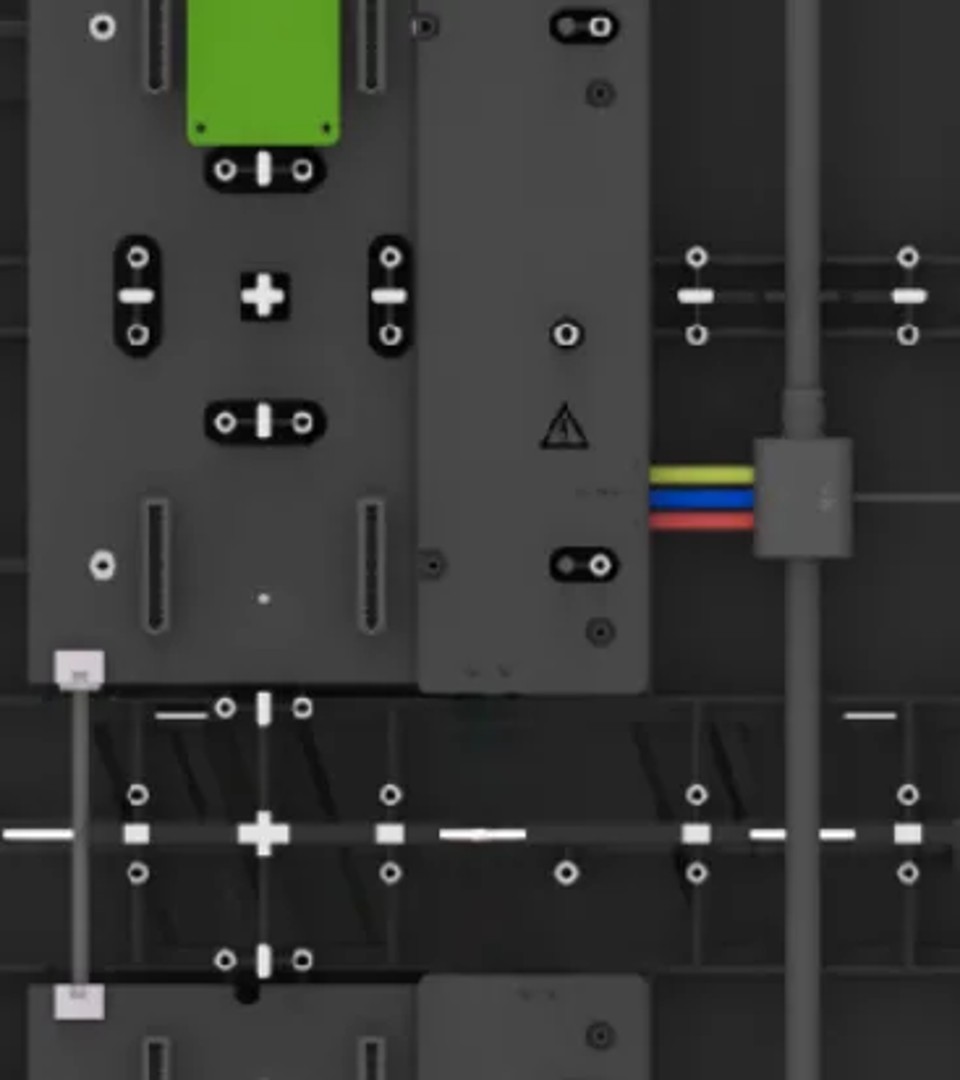

HUB와 전원 공급 장치를 통합한 일체형 제어 보드
안정성 향상 및 유지보수 간소화

높은 안정성

플로팅 하드 커넥션 모듈로 안정적인 신호 전송
100~240V 정격 전압으로 전 세계 어디서나 사용 가능하며 다양한 환경에 대응

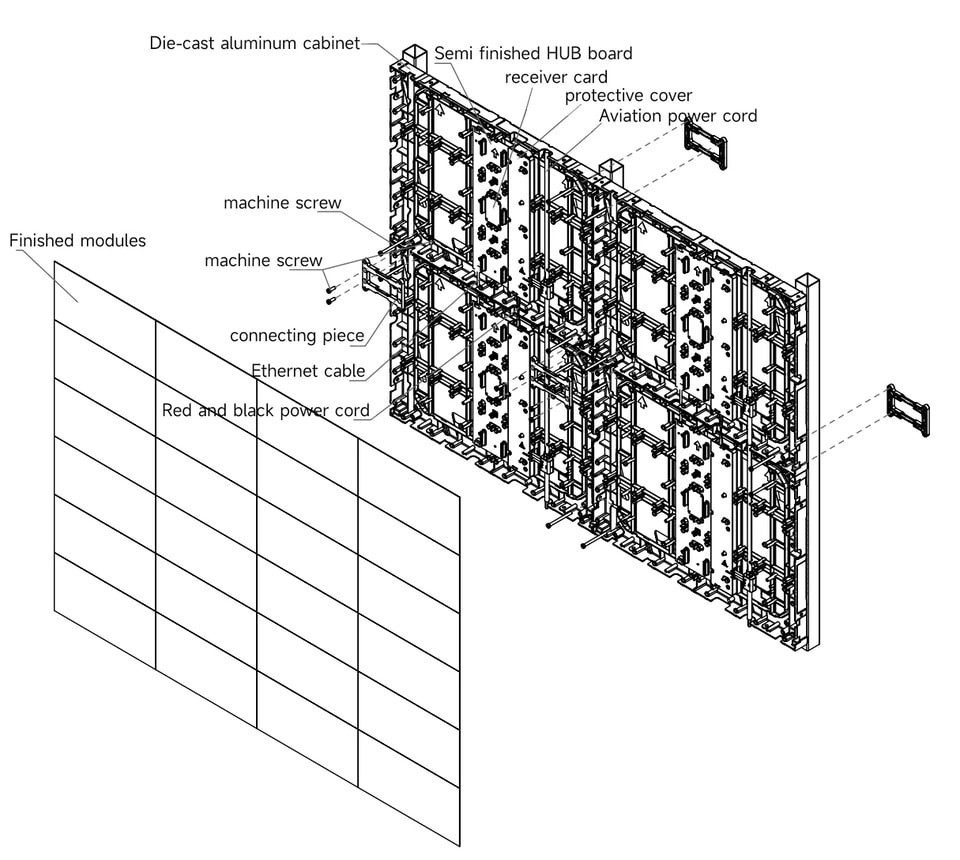

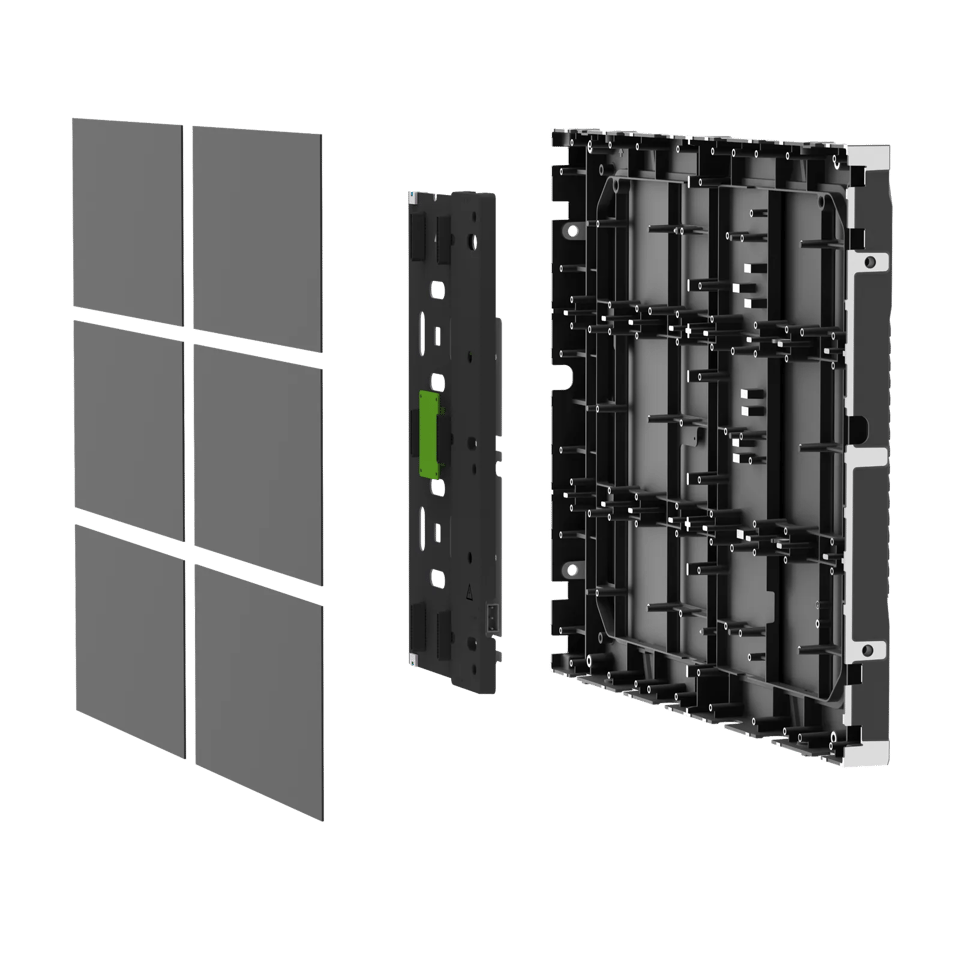

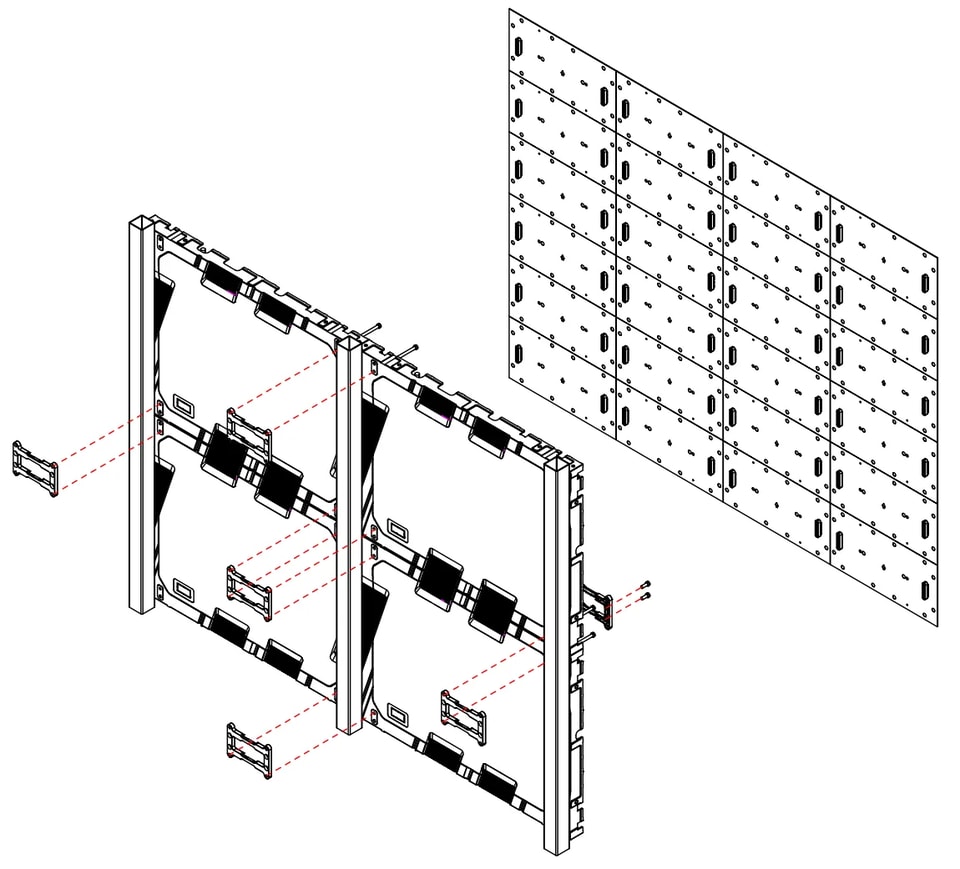

디스플레이 조립 분해도

전면 설치도

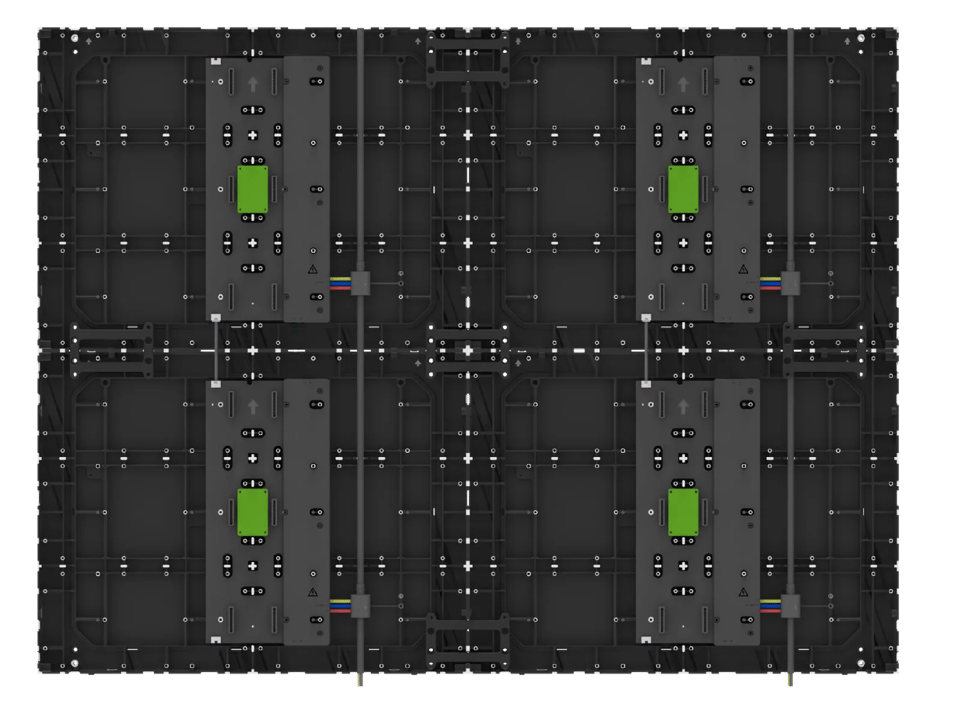

후면 설치도

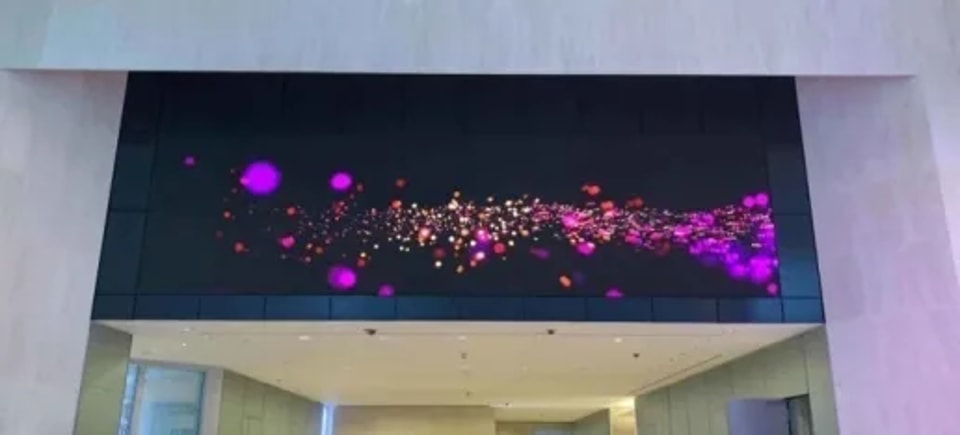

실내용 소형 픽셀 피치 전문 디스플레이

F1 MAX 시리즈는 다양한 실내용 고정 설치 환경에 적합합니다.

공연 무대 및 스튜디오
대형 컨퍼런스홀 및 영화관

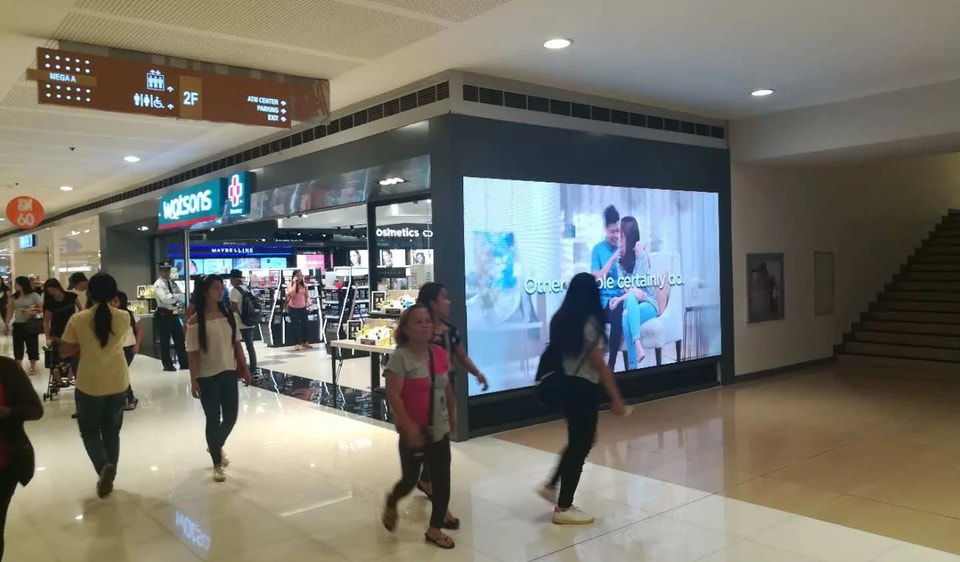

쇼핑몰 및 슈퍼마켓
관제 센터 및 스마트 시티
공항 및 기차역 광고 디스플레이

사양+

사양

기술 사양

주요 사양

캐비닛 크기	640 × 480 × 42 mm / 320 × 160 × 42 mm
픽셀 피치 — SMD / HOB	1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 mm
픽셀 피치 — COB	1.25 / 1.538 / 1.86 mm
인증	CCC, CE

디스플레이 성능

밝기	≥500니트(SMD) / ≥600니트(COB)
명암비	5000:1
그레이스케일	13~14비트
주사율	3840Hz
프레임 레이트	50~60 Hz
시야각	160° / 160°

캐비닛 및 모듈

캐비닛 크기	640 × 480 × (42±0.6) mm
캐비닛 중량	5.6±0.5 kg
모듈 크기	320 × 160 mm
모듈 중량	0.28±0.05 kg

F1 MAX SMD 시리즈 사양

항목	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
픽셀 구성	SMD 1010	SMD 1212	SMD 1515	SMD 1515	SMD 2121	SMD 2121	SMD 2121
밝기(니트)	≥500	≥500	≥500	≥500	≥500	≥500	≥500
그레이스케일(비트)	13	13	13	13	14	14	14
주사율(Hz)	3840	3840	3840	3840	3840	3840	3840
프레임 레이트(Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
구동 방식	정전류 구동(128S/64S)	정전류 구동(104S/52S)	정전류 구동(86S/43S)	정전류 구동(80S/40S)	정전류 구동(64S/32S)	정전류 구동(52S/26S)	정전류 구동(40S/20S)
시야각(V/H°)	160/160	160/160	160/160	160/160	160/160	160/160	160/160
색온도(K)	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500
밝기/색도 균일도	98%	98%	98%	98%	98%	98%	98%
명암비	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
모듈 무게(kg)	0.28±0.05	0.28±0.05	0.28±0.05	0.28±0.05	0.28±0.05	0.28±0.05	0.28±0.05
모듈 크기(mm)	320×160	320×160	320×160	320×160	320×160	320×160	320×160
모듈 해상도(W×H)	256×128	208×104	172×86	160×80	128×64	104×52	80×40
픽셀 밀도(도트/m²)	640000	422500	288906	250000	160000	105625	62500
캐비닛당 모듈 수(W×H)	2×3	2×3	2×3	2×3	2×3	2×3	2×3
캐비닛 해상도(W×H)	512×384	416×312	344×258	320×240	256×192	208×156	160×120
캐비닛 크기(mm)	640×480×(42±0.6)	640×480×(42±0.6)	640×480×(42±0.6)	640×480×(42±0.6)	640×480×(42±0.6)	640×480×(42±0.6)	640×480×(42±0.6)
캐비닛 무게(kg)	5.6±0.5	5.6±0.5	5.6±0.5	5.6±0.5	5.6±0.5	5.6±0.5	5.6±0.5
캐비닛 평탄도(mm)	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
유지보수	전면 유지보수	전면 유지보수	전면 유지보수	전면 유지보수	전면 유지보수	전면 유지보수	전면 유지보수
캐비닛 재질	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄
보호 등급	IP30	IP30	IP30	IP30	IP30	IP30	IP30
최대 소비 전력(W/m²)	≤320	≤320	≤320	≤320	≤300	≤300	≤300
평균 소비 전력(W/m²)	≤110	≤110	≤110	≤110	≤100	≤100	≤100
전원	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz
수명(시간)	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000	≥100000
작동 온도	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃
보관 온도	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃
작동 습도	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH
보관 습도	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH

F1 MAX COB 시리즈 사양

항목	P1.25	P1.538	P1.86
픽셀 구성	COB 1R1G1B	COB 1R1G1B	COB 1R1G1B
밝기(니트)	≥600	≥600	≥600
그레이스케일(비트)	14	14	14
주사율(Hz)	3840	3840	3840
프레임 레이트(Hz)	50 / 60	50 / 60	50 / 60
구동 방식	정전류 구동(64S)	정전류 구동(52S)	정전류 구동(58S)
시야각(V/H°)	160/160	160/160	160/160
색온도(K)	2000-9500	2000-9500	2000-9500
밝기/색도 균일도	98%	98%	98%
명암비	5000:1	5000:1	5000:1
모듈 무게(kg)	0.28±0.05	0.28±0.05	0.28±0.05
모듈 크기(mm)	320×160	320×160	320×160
모듈 해상도(W×H)	256×128	208×104	172×86
픽셀 밀도(도트/m²)	640000	422500	288906
캐비닛당 모듈 수(W×H)	2×3	2×3	2×3
캐비닛 해상도(W×H)	512×384	416×312	344×258
캐비닛 크기(mm)	640×480×(42±0.6)	640×480×(42±0.6)	640×480×(42±0.6)
캐비닛 무게(kg)	5.6±0.5	5.6±0.5	5.6±0.5
캐비닛 평탄도(mm)	≤0.2	≤0.2	≤0.2
유지보수	전면 유지보수	전면 유지보수	전면 유지보수
캐비닛 재질	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄
보호 등급	IP65(LED 표면) / IP30(캐비닛)	IP65(LED 표면) / IP30(캐비닛)	IP65(LED 표면) / IP30(캐비닛)
최대 소비 전력(W/m²)	≤380	≤380	≤380
평균 소비 전력(W/m²)	≤130	≤130	≤130
전원	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz	AC100–240V, 50–60Hz
수명(시간)	≥100000	≥100000	≥100000
작동 온도	-10℃ ~ +45℃	-10℃ ~ +45℃	-10℃ ~ +45℃
보관 온도	-20℃ ~ +55℃	-20℃ ~ +55℃	-20℃ ~ +55℃
작동 습도	10%RH ~ 80%RH	10%RH ~ 80%RH	10%RH ~ 80%RH
보관 습도	10%RH ~ 85%RH	10%RH ~ 85%RH	10%RH ~ 85%RH

GKC 제품 자료에 기재된 사양입니다. 최종 구성은 프로젝트 견적서에서 확정됩니다.

납품+

배송 및 서비스

주문부터 설치까지

표준 납기: 1,000m² 기준 30일
보증: 1년
인증: CCC, CE
포장: 모듈: 풀컬러 박스 포장, 팩당 48개, 633 × 373 × 410 mm, 15 kg. 캐비닛: 박스 포장, 팩당 4개, 722 × 324 × 557 mm, 17 kg
설치 방식: 벽걸이형, 하단 브래킷형 또는 바닥 설치형
