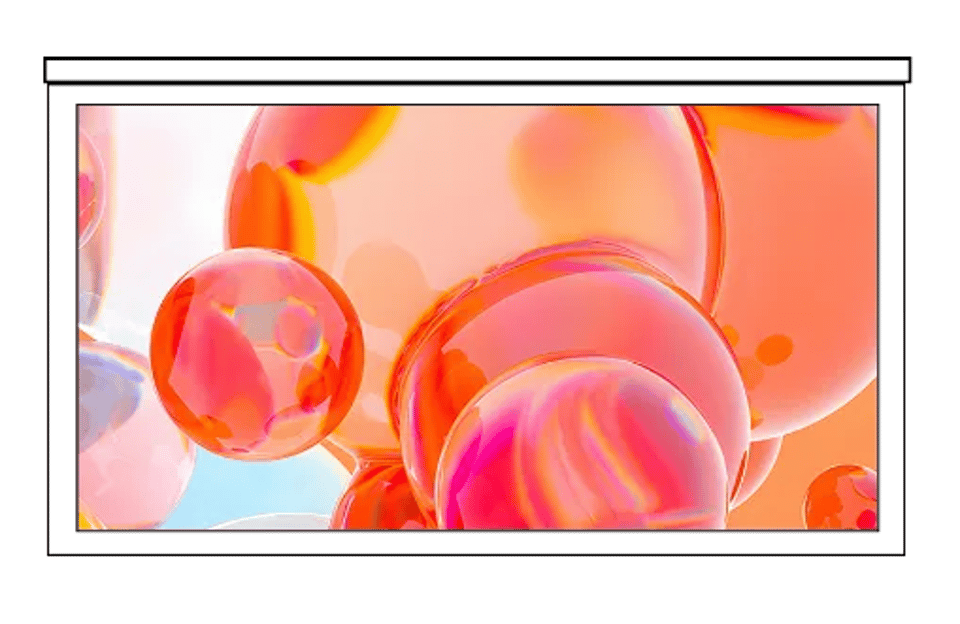

F1 Pro 실내용 고정형 LED 디스플레이

640 × 480mm 다이캐스트 알루미늄 실내용 캐비닛으로, 320 × 160mm 모듈을 하드 커넥션 방식으로 연결합니다. 전·후면 유지보수와 1.25~4mm SMD 피치를 지원합니다.

이메일:support@gkc-led.com

전화:+86 177 0588 5572

자사 브랜드로 제품을 제작하세요 자체 브랜드 제품 제작 방식

제품 개요

특징

사양

납품

맞춤 제작

제품 개요+

제품 개요

F1 Pro 실내용 고정형 LED 디스플레이

F1 Pro는 640 × 480 × 60.7mm 크기의 다이캐스트 알루미늄 캐비닛으로, 쇼핑몰, 슈퍼마켓, 스마트시티와 공항 및 기차역의 광고 화면 등 실내 고정 설치에 적합합니다. 모듈은 캐비닛에 직접 연결되며 자체 보정 데이터를 저장합니다. 모듈과 HUB 보드는 전면 또는 후면에서 모두 유지보수할 수 있습니다. 단일 카드·단일 전원 공급 장치 구성과 듀얼 카드·듀얼 전원 공급 장치 구성을 선택할 수 있습니다.

모듈 직접 연결
전면 및 후면 유지보수
듀얼 카드 및 듀얼 전원 공급 장치 지원
버터플라이형 후면 커버
메모리 IC에 모듈 보정 데이터 저장

파트너십 문의하기

특징+

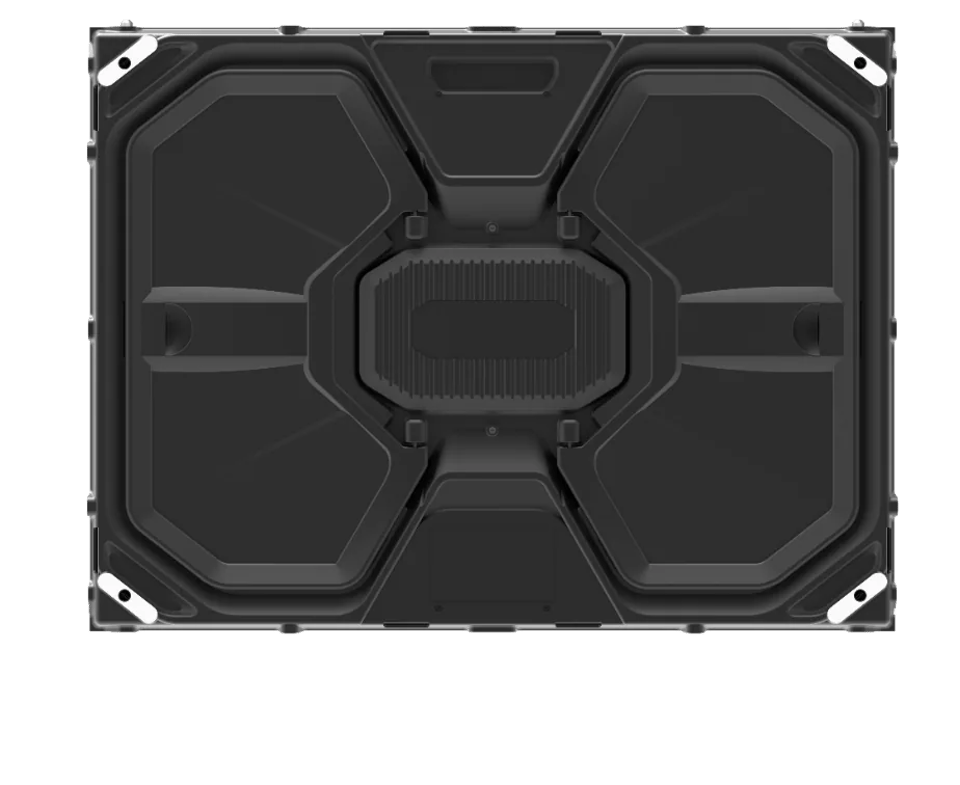

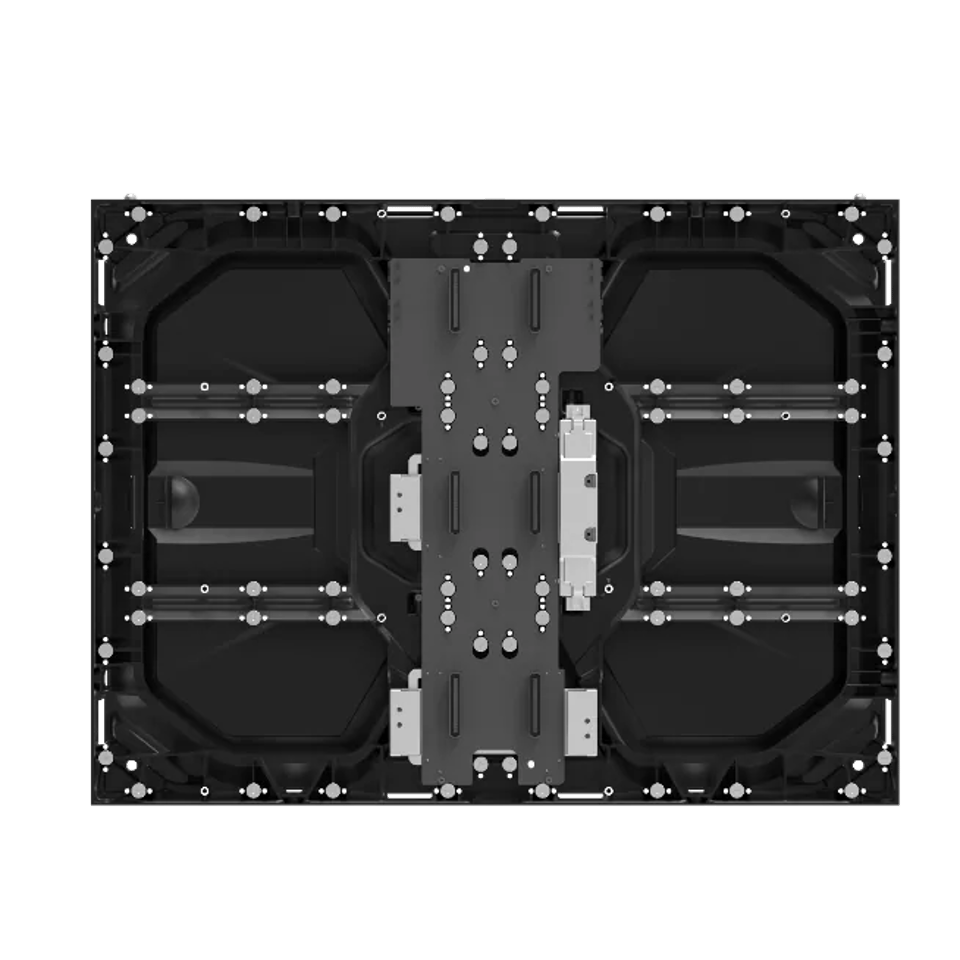

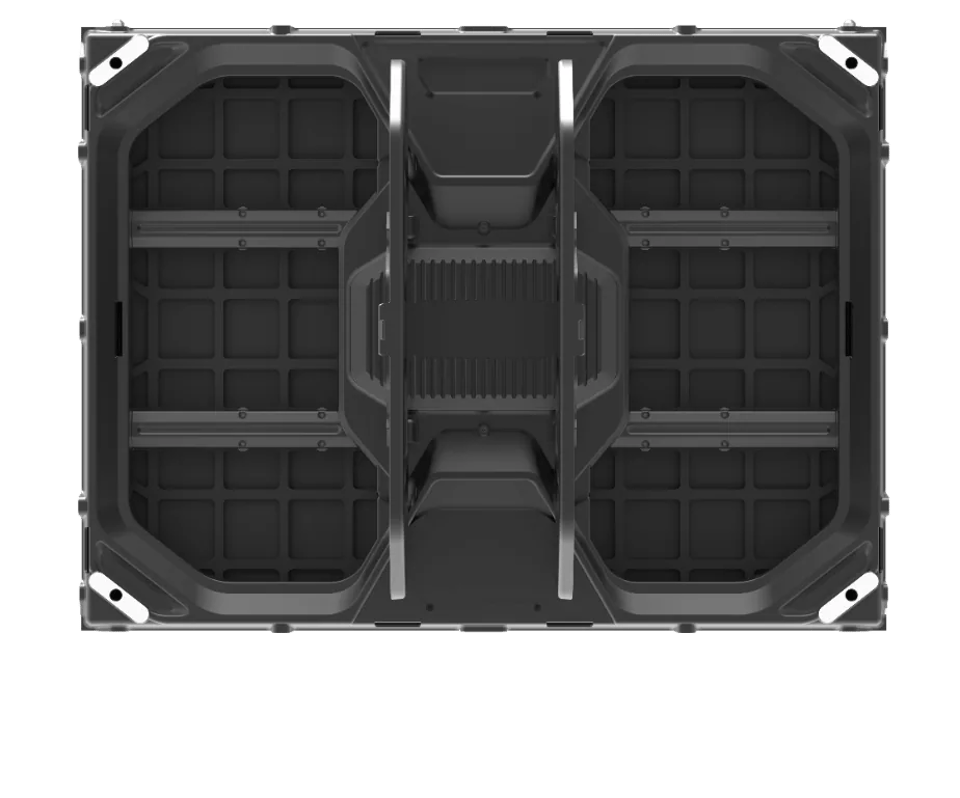

캐비닛 후면 커버

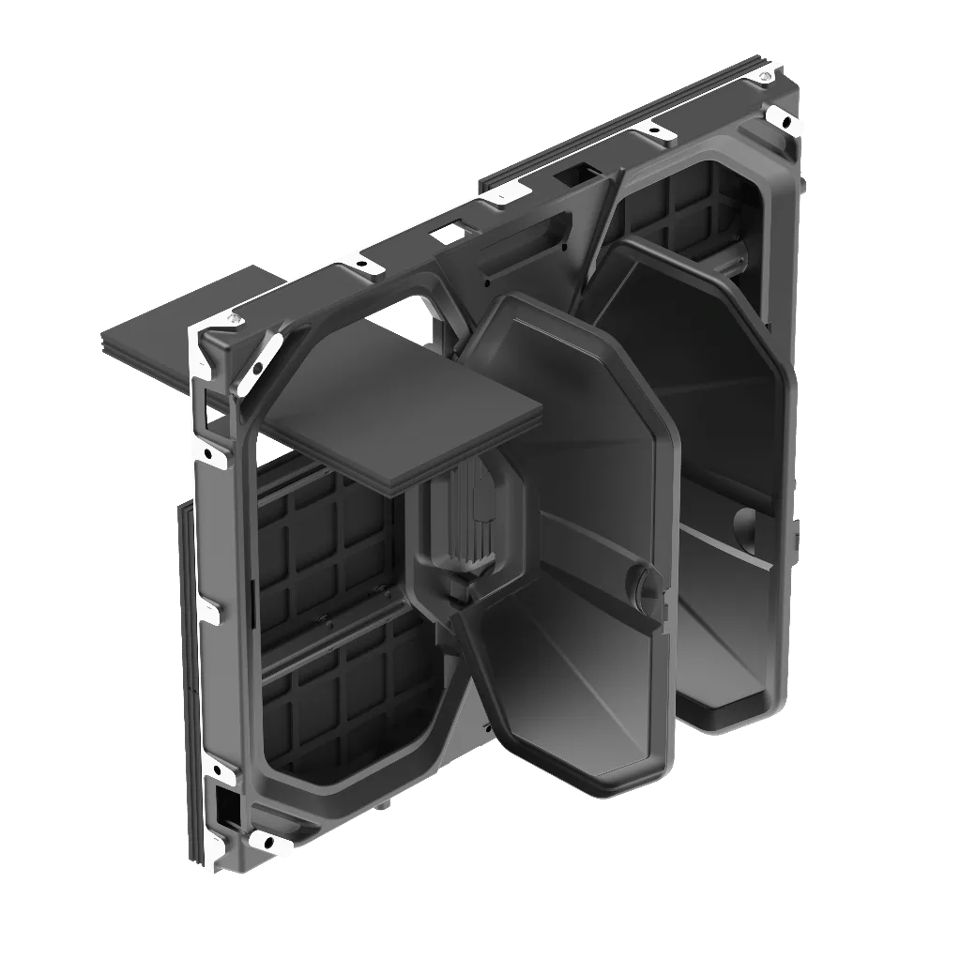

쉽게 열어 유지보수할 수 있는 버터플라이형 후면 커버
전원 공급 장치는 다이캐스트 알루미늄 후면 커버에 밀착 설치됩니다.
전원 공급 장치 위치에 방열 핀을 적용해 열 방출 성능을 높였습니다.
특허 기술: 캐비닛과 후면 커버의 힌지 결합 구조

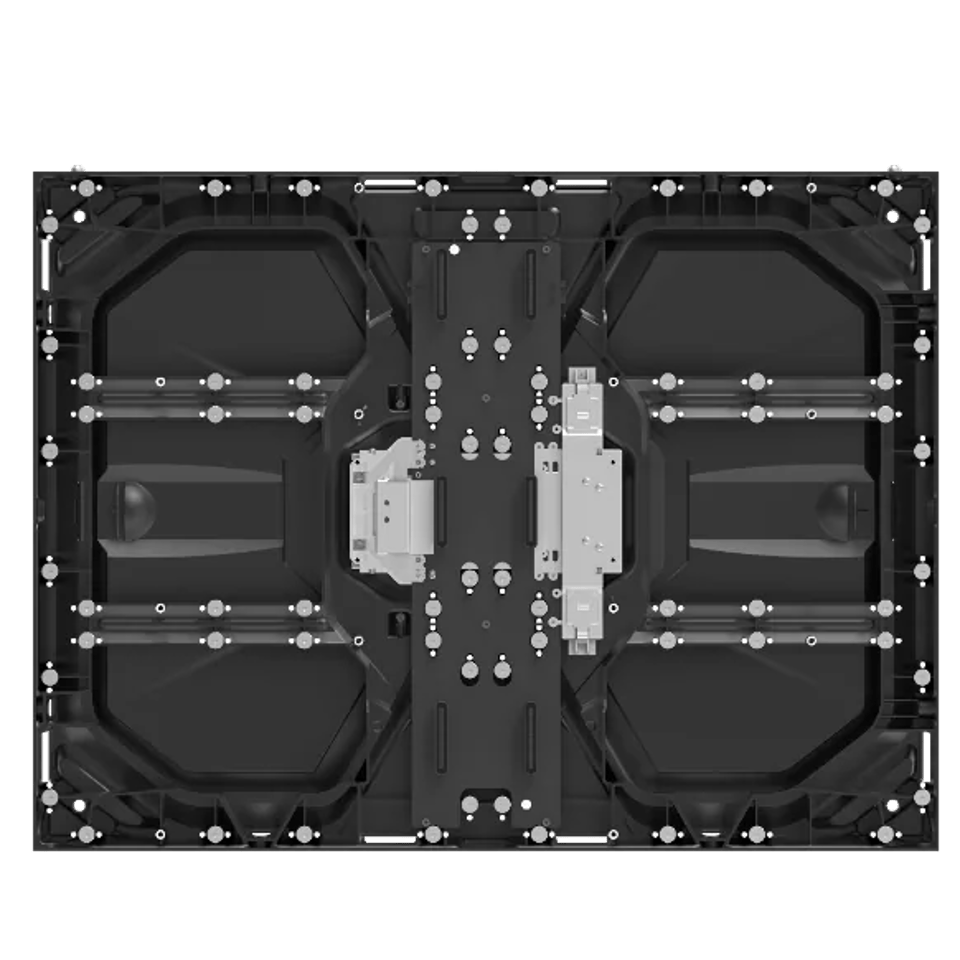

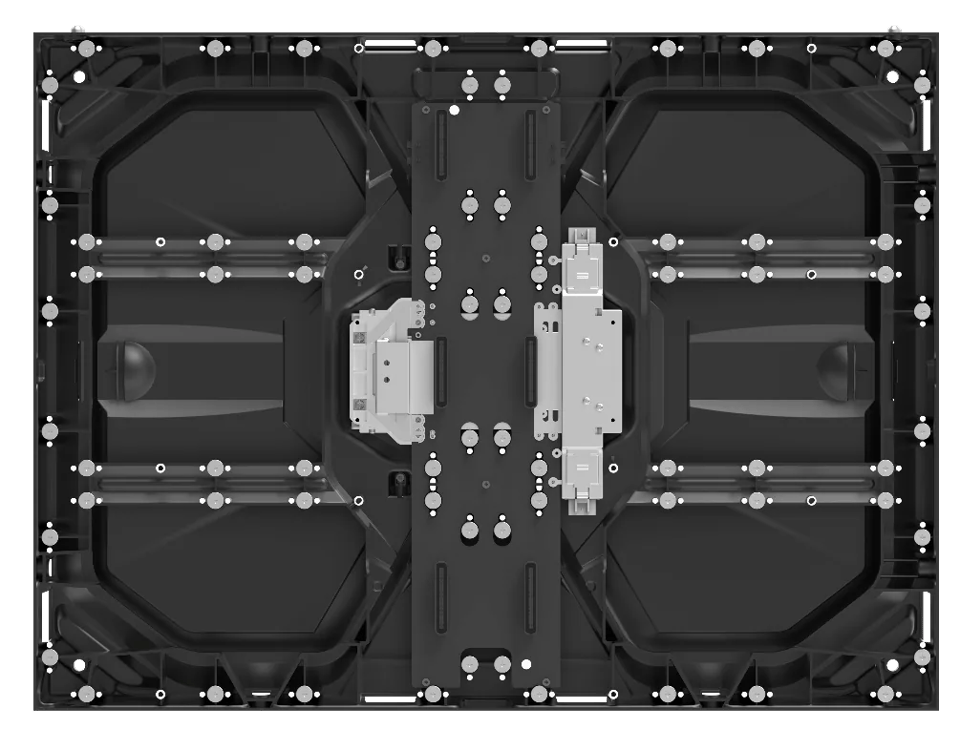

단일 또는 듀얼 카드·전원 공급 장치 구성

단일 카드·단일 전원 공급 장치 구성
듀얼 카드·듀얼 전원 공급 장치 구성
특허 기술: 자기 균형 지지 구조

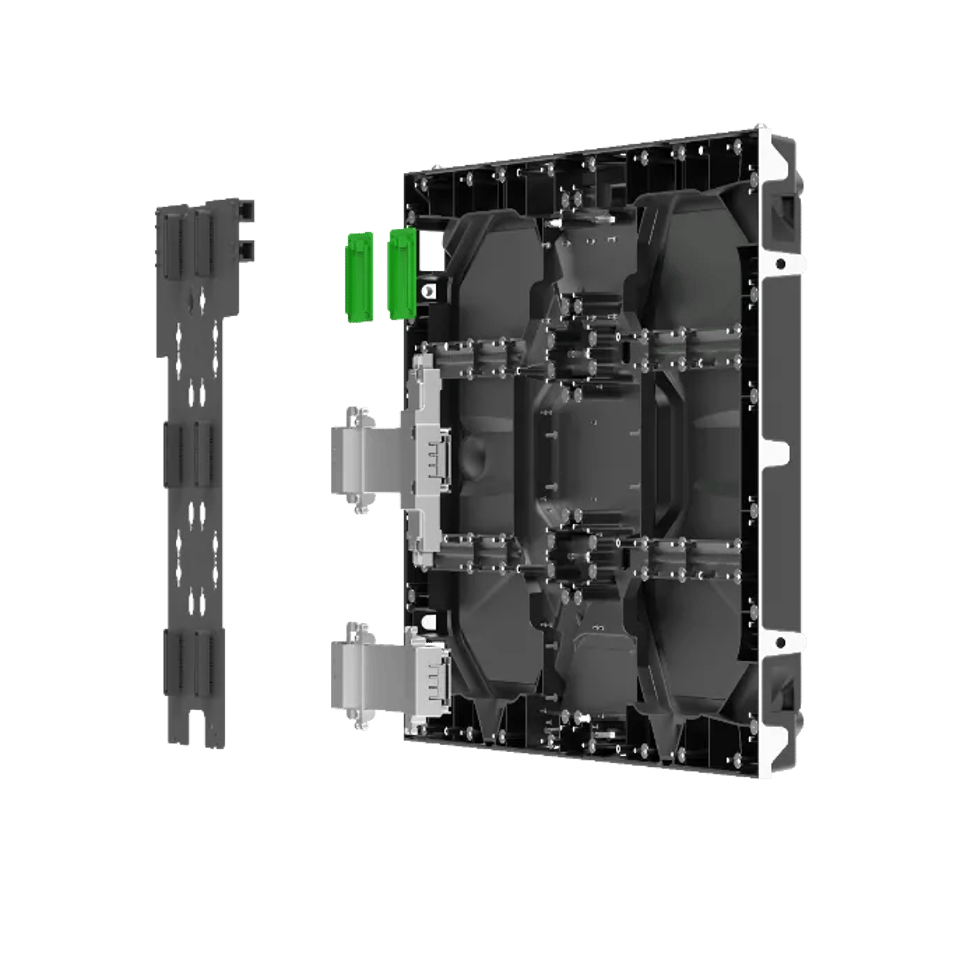

특허 기술: 전원 시스템 조립 모듈

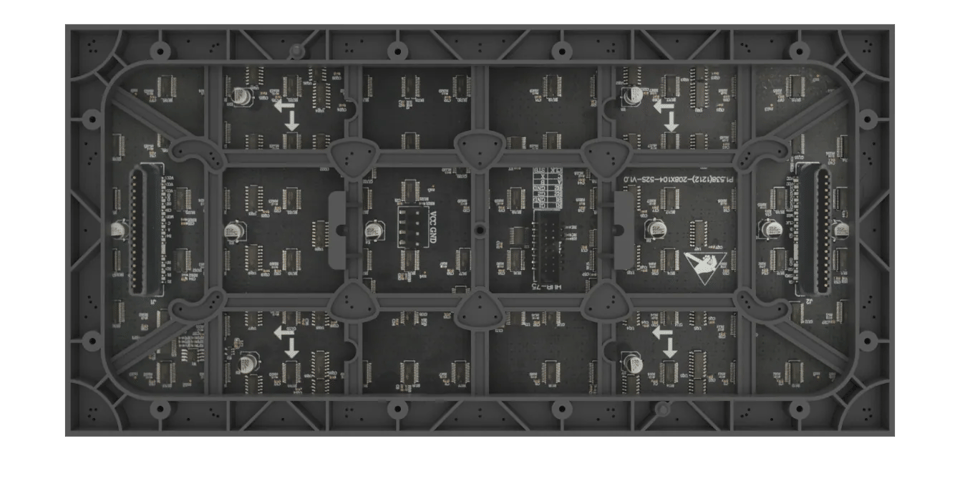

직접 연결형 모듈

모듈을 캐비닛에 직접 연결해 신호 전송을 안정화하고, 캐비닛 후면의 노출된 배선을 없앴습니다.
직접 연결 인터페이스는 오삽입 방지 구조로 설계되어 모듈을 거꾸로 끼워 손상시키는 일을 방지합니다.
각 모듈에는 보정 데이터를 저장하는 메모리 IC가 내장되어 있습니다.
전체 화면 보정 후 모듈을 다른 캐비닛으로 옮겨도 저장된 데이터를 자동으로 불러오므로 다시 보정할 필요가 없습니다.
예비 모듈은 보정 데이터를 불러오면 재보정 없이 사용할 수 있습니다.
각 모듈에 후면 유지보수용 손잡이가 있습니다.

모듈 전면 및 후면 유지보수

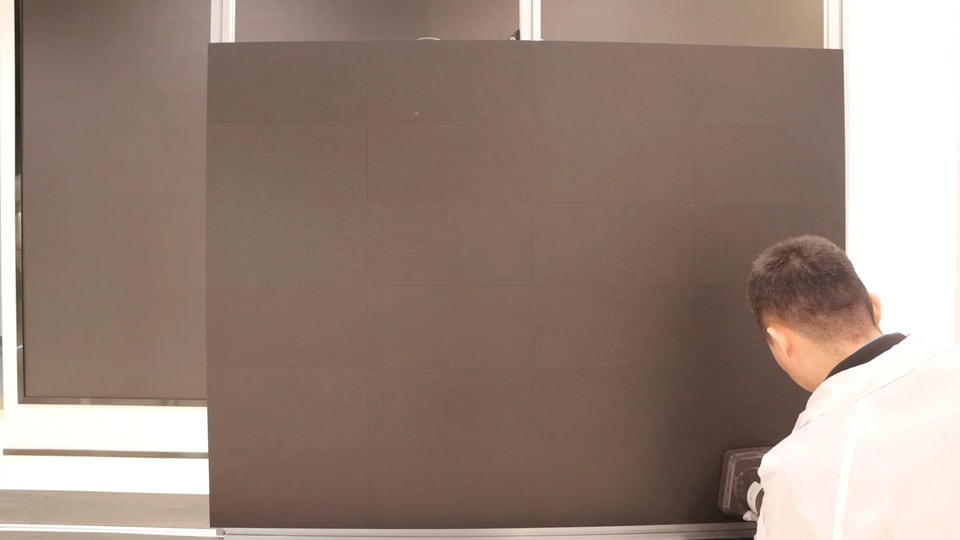

전면 유지보수

모듈은 자석식으로, 흡착 도구를 사용해 전면에서 분리할 수 있습니다.

후면 유지보수

캐비닛 후면 커버를 열고 모듈 손잡이를 잡은 다음, 모듈을 앞으로 밀어 돌려 후면에서 꺼냅니다.

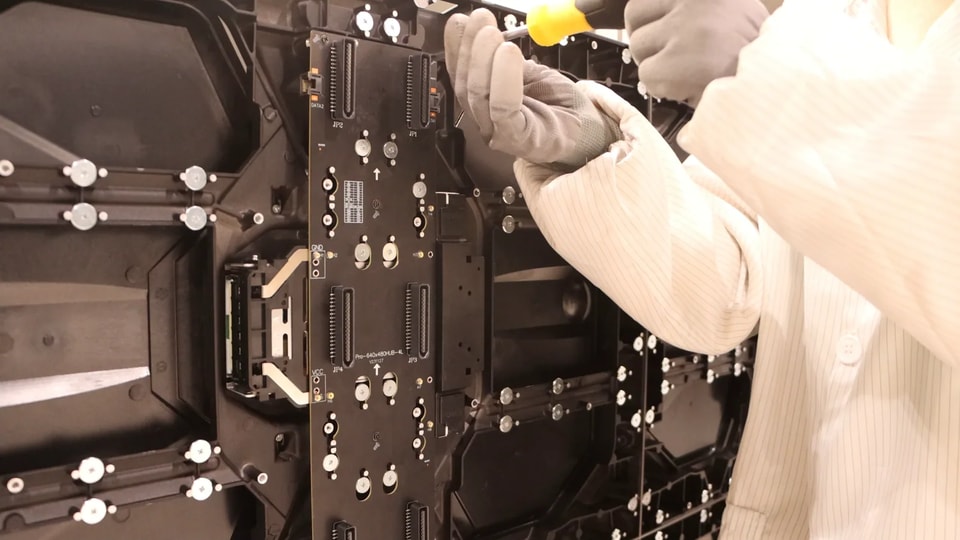

HUB 보드 전면 및 후면 유지보수

전면 유지보수

모듈을 분리한 후 드라이버로 HUB 보드의 캡티브 나사 6개를 풀고 보드를 전면에서 꺼냅니다.

후면 유지보수

모듈을 분리한 후 캐비닛 후면의 캡티브 나사 6개를 풀고 HUB를 돌려 후면에서 꺼냅니다. 다시 장착할 때는 후면에서 넣어 위치 결정 핀에 맞춘 뒤 나사를 조입니다.

설치 방식

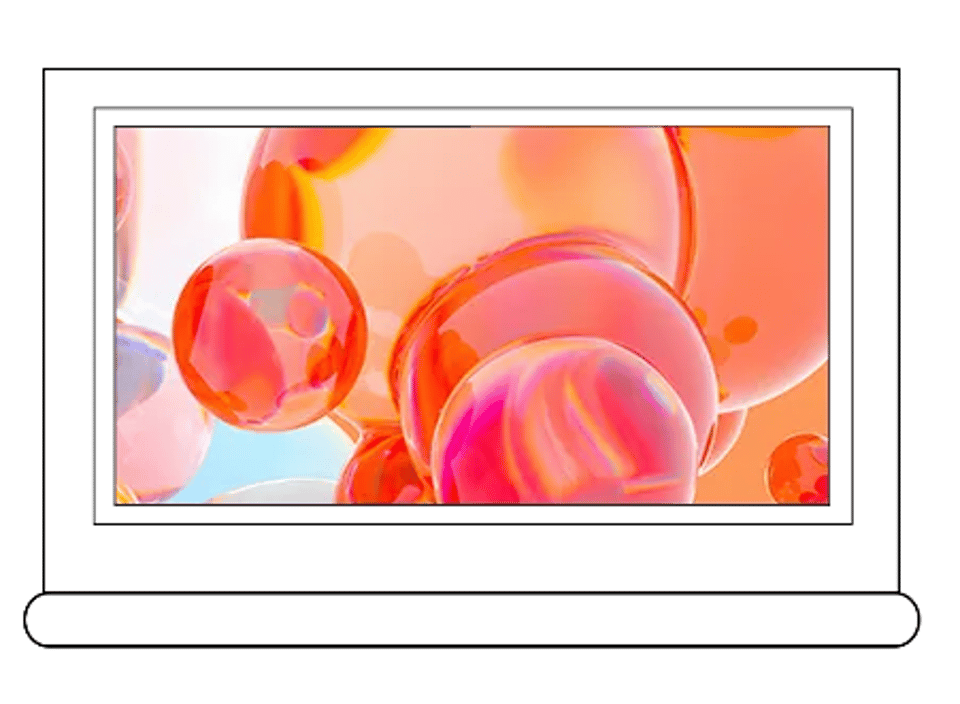

벽걸이형, 벽부형 및 매립형 설치를 지원합니다.

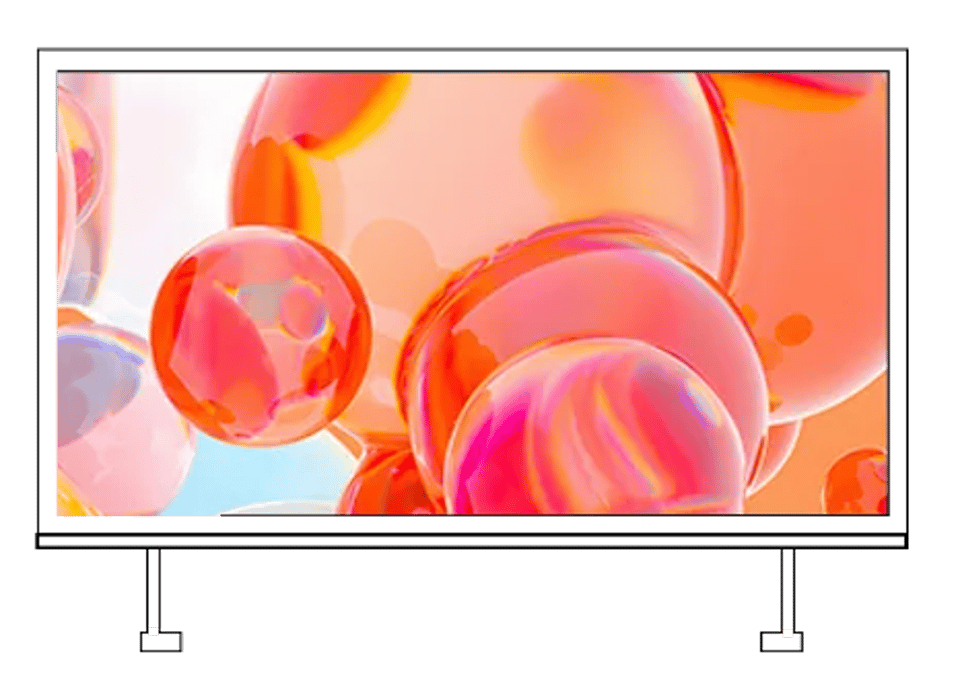

하부 비계 설치를 지원합니다.
바닥 설치를 지원합니다.

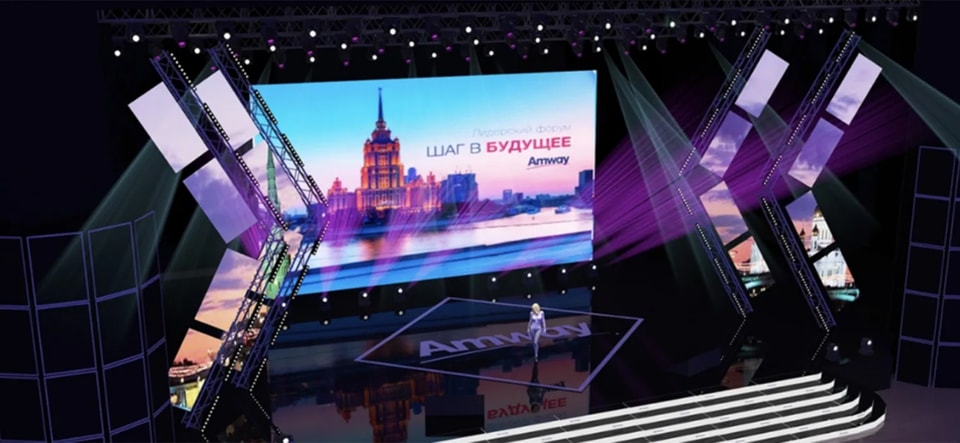

실내용 상업용 디스플레이

F1 Pro 시리즈는 다양한 실내 고정 설치 환경에 적합합니다.

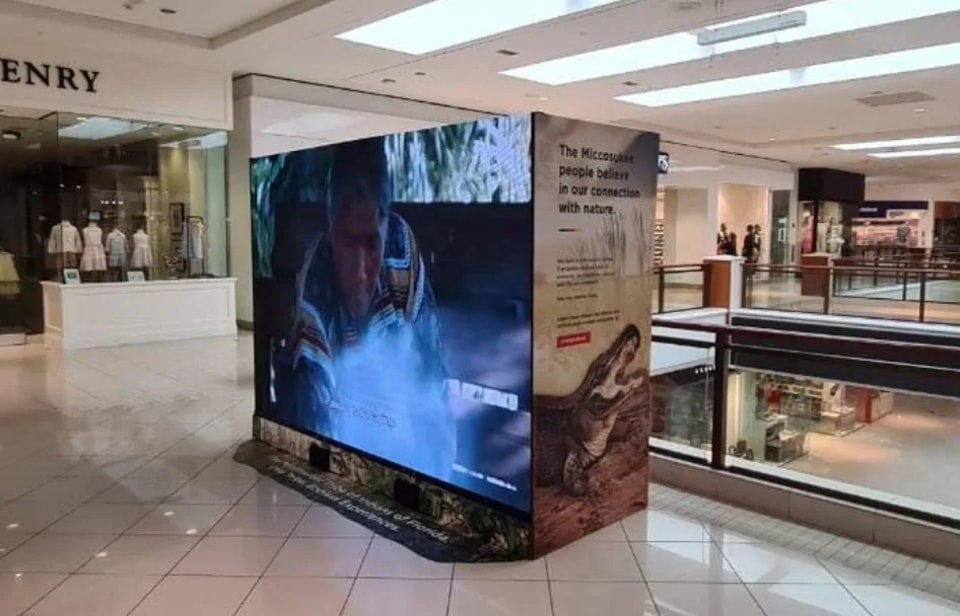

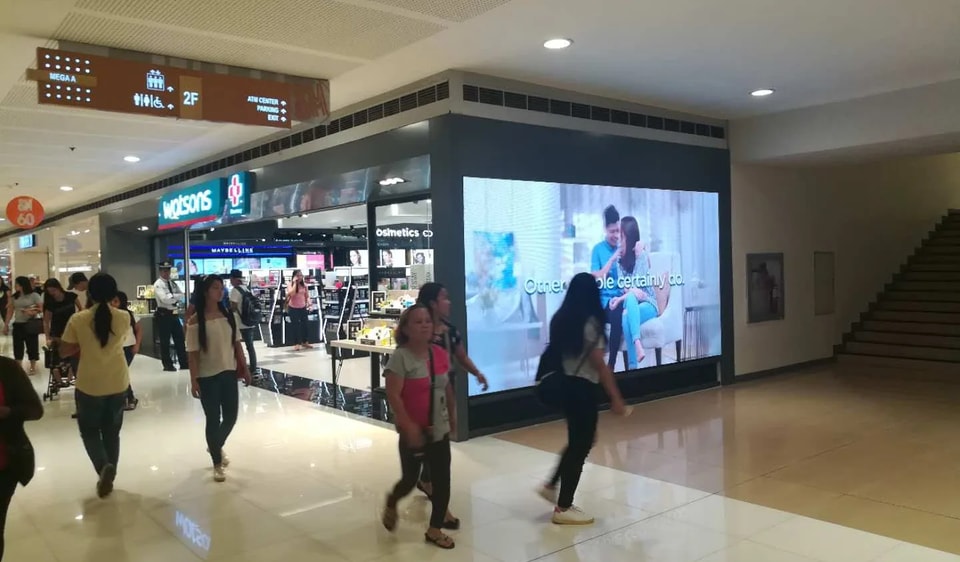

쇼핑몰
슈퍼마켓
스마트 시티
공항 및 기차역 광고 스크린

사양+

사양

기술 사양

주요 사양

캐비닛 크기	640 × 480 × 60.7 mm
모듈 크기	320 × 160 mm
픽셀 피치 — SMD	1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 mm
캐비닛 재질	다이캐스트 알루미늄
유지보수	전면 및 후면

디스플레이 성능

밝기	≥500니트
명암비	5000:1
그레이스케일	14비트
주사율	3840Hz
프레임 레이트	50~60 Hz
시야각	160° / 160°

캐비닛 및 모듈

캐비닛 크기	640×480×60.7 mm
모듈 크기	320×160 mm
캐비닛 중량	7 ±0.5 kg
모듈 중량	0.45 kg
캐비닛 재질	다이캐스트 알루미늄
유지보수	전면 및 후면 유지보수

기본 사양

항목	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
픽셀 구성	SMD 1010	SMD 1212	SMD 1515	SMD 1515	SMD 2121	SMD 2121	SMD 2121
밝기(니트)	≥500	≥500	≥500	≥500	≥500	≥500	≥500
그레이스케일(비트)	14	14	14	14	14	14	14
주사율(Hz)	3840	3840	3840	3840	3840	3840	3840
프레임 레이트(Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
구동 방식	정전류 구동(1/64)	정전류 구동(1/52)	정전류 구동(1/43)	정전류 구동(1/40)	정전류 구동(1/32)	정전류 구동(1/26)	정전류 구동(1/20)
시야각(V/H°)	160/160	160/160	160/160	160/160	160/160	160/160	160/160
색온도(K)	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500	2000-9500
밝기/색도 균일도	98%	98%	98%	98%	98%	98%	98%
명암비	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1	5000:1
모듈 크기(mm)	320×160	320×160	320×160	320×160	320×160	320×160	320×160
모듈 해상도(W×H)	256×128	208×104	172×86	160×80	128×64	104×52	80×40
픽셀 밀도(도트/m²)	640000	422500	288906	250000	160000	105625	62500
모듈 무게(kg)	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05	0.45±0.05

캐비닛 사양

항목	P1.25	P1.538	P1.86	P2	P2.5	P3.076	P4
캐비닛 조립 구성(W×H)	2×3	2×3	2×3	2×3	2×3	2×3	2×3
캐비닛 해상도(W×H)	512×384	416×312	344×258	320×240	256×192	208×156	160×120
캐비닛 크기(mm)	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7	640×480×60.7
캐비닛 무게(kg)	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5	7 ±0.5
캐비닛 평탄도(mm)	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2	≤0.2
유지보수 방식	전면 및 후면 유지보수	전면 및 후면 유지보수	전면 및 후면 유지보수	전면 및 후면 유지보수	전면 및 후면 유지보수	전면 및 후면 유지보수	전면 및 후면 유지보수
캐비닛 재질	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄	다이캐스트 알루미늄
보호 등급	IP30	IP30	IP30	IP30	IP30	IP30	IP30
최대 소비 전력(W/m²)	≤400	≤400	≤400	≤400	≤400	≤400	≤400
